Montage
NL
[*]
Uitblaasrichting van ULS plintmotor naar links
[**] zonder kanaalconnector EFV 840 – 890 mm
4.7
Montagevarianten
Het BORA Classic 2.0 systeem kan op verschillende manieren worden
gemonteerd. U dient vóór de montage te beslissen welke
montagevariant u wilt.
u
Zorg er vóór de montage voor dat u de juiste installatiesituatie
voorbereidt.
u
Heeft u vragen over de geplande montagevariant, neem dan
contact op met uw verantwoordelijke keukenontwerper.
Overzicht montagevarianten
De volgende luchtgeleidingsvarianten kunnen worden gebruikt met
het BORA Classic 2.0 systeem:

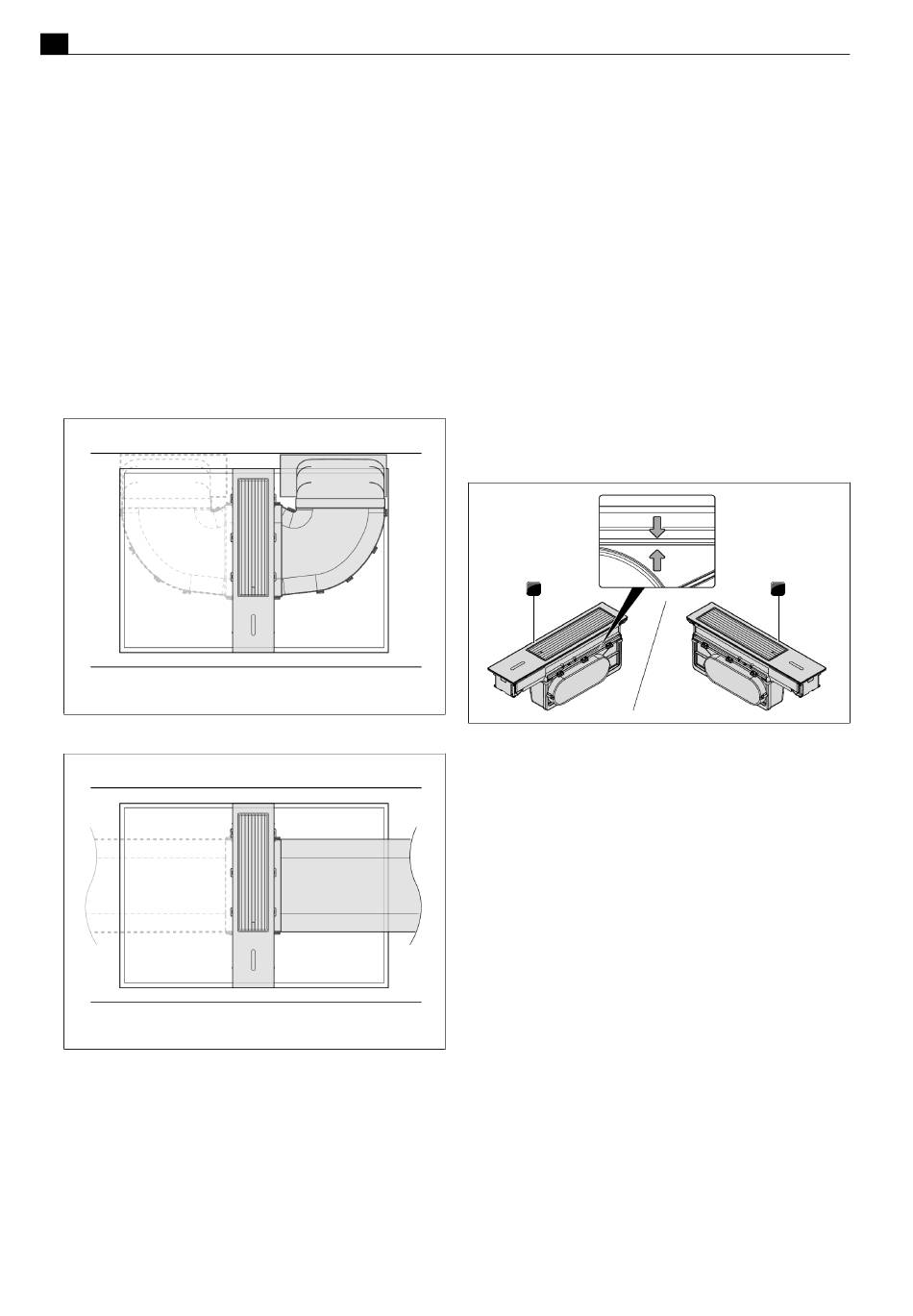

Afb. 4.19 Luchtgeleiding naar achteren (rechts of links)
Afb. 4.20 Luchtgeleiding zijwaarts recht (rechts of links)
4.8
Assemblage van het
afzuigsysteem
De kookveldafzuiging wordt geleverd in afzonderlijke componenten,
die vóór of tijdens de montage conform de inbouwvariant moeten
worden geassembleerd. Alle afzonderlijke componenten zijn zo
ontworpen dat ze eenvoudig te assembleren zijn, als ze in de juiste
richting worden geplaatst.
22
Assembleer de afzonderlijke componenten op correcte wijze voor
u
de geplande montagevariant.
u
Zorg ervoor dat de onderdelen correct zijn uitgelijnd.
u
Zorg ervoor dat u de onderdelen moeiteloos samenvoegt.
T
Bij een verkeerde uitlijning is een probleemloze montage van de
onderdelen niet mogelijk (u kunt dit verhelpen door de component
te draaien of te keren).
u
Zorg ervoor dat alle vergrendelingen correct vastklikken.
4.8.1
Assemblage kookveldafzuiging
Afhankelijk van de geplande luchtgeleiding kan de kookveldafzuiging
op twee manieren worden gemonteerd:
T
Als het adapterpaneel correct is gemonteerd, bevindt de
kanaalaansluiting zich bij beide varianten steeds vooraan (naar de
gebruiker toe gericht).
T
De eenvoudigste manier om te controleren of het adapterpaneel
correct is geïnstalleerd, is door de pijlmarkeringen op het paneel
en de basismodule te controleren. Deze moeten overeenstemmen.
1
Afb. 4.21 Geassembleerde kookveldafzuiging
[1]
Kookveldafzuiging voor luchtgeleiding naar rechts
[2]
Kookveldafzuiging voor luchtgeleiding naar links
Assemblage van de afzonderlijke componenten
u
Lijn de verbindingsmodule overeenkomstig de geplande
montagevariant naar rechts of naar links uit.
Controleer of de afdichting van het adapterpaneel correct zit.
u
u
Lijn het adapterpaneel zo uit dat de kanaalaansluiting naar rechts
of links wijst.
u
Plaats het adapterpaneel van bovenaf in de verbindingsmodule.
Schuif hiervoor het adapterpaneel in de groef van de
u
verbindingsmodule.
u
Pas de onderdelen moeiteloos in elkaar.
u
Zorg ervoor dat de vergrendeling met een klik vastklikt.
2
bora.com
