3.3 SESTAVA IZDELKA

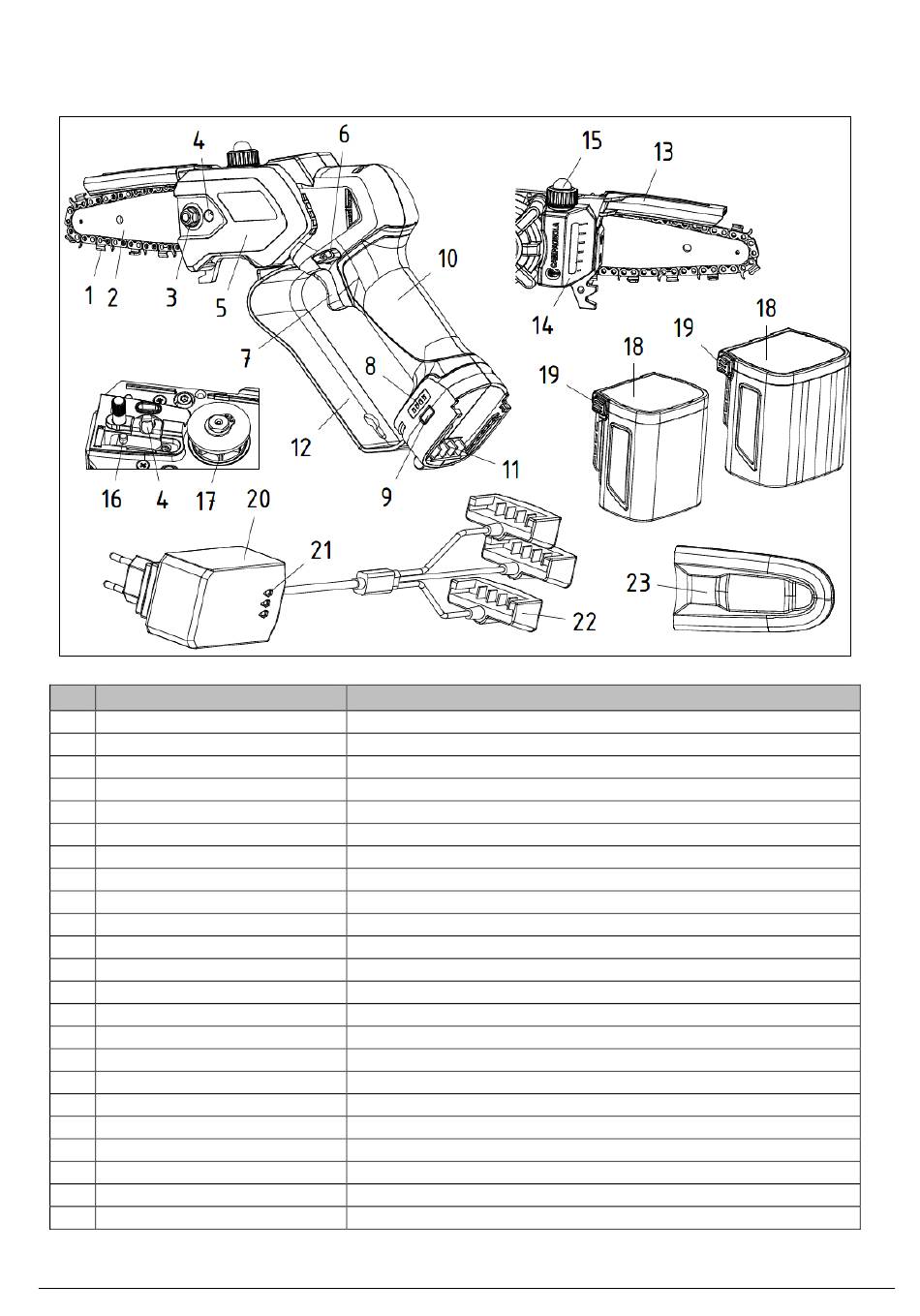

V naslednjem razdelku je navedena sestava izdelka (*), kot je prikazana na sliki, v tabeli pa so prikazana imena
sestavnih delov izdelka z njihovim funkcionalnim opisom.
Pol. Poimenovanje
1
Veriga
2
Letev za rezanje
3
Blokirna matica
4
Regulacijski vijak
Sprednje ohišje
5
6
Varnostni zaklep
Pogonska ročica
7
8
Signalizacijske LED-diode
9
Gumb za VKLOP/IZKLOP
10 Ročaj
11 Priključek baterije
12 Zaščita za roke
13 Zaščita verige
14 Rezervoar za olje
15 Zamašek motorja
16 Zatič za napenjanje verige
17 Pastorek verige
18 Baterija
19 Jezički za sprostitev
20 Polnilnik akumulatorja
21 LED signalne lučke
22 Konektorji za polnjenje
23 Pokrov za letev
0310.0353_04
Funkcija
Za rezanje vej, debel, itd.
Vodilo za verigo
Blokira prečko
Nastavi napetost verige
Ščiti zobato kolo in letev verige
Deluje kot blokada zagona
Pritisne se zato, da ukaže zagon naprave
Označuje preostalo zmogljivost baterije
Prižge in ugasne stroj
Omogoča rokovanje z izdelkom
Omogoča povezavo naprave z baterijo.
Ščiti roko operaterja pred tveganjem za stik z verigo
Operaterja ščiti pred kontra udarcem
Vsebuje olje za mazanje verige
Omogoča ročno mazanje verige in zapira rezervoar za olje
Naprava za uravnavanje napetosti verige.
Poganjajte verigo žage za obrezovanje
Omogoča delovanje naprave
Omogočajo vstavljanje / odstranjevanje baterije z naprave
Uporablja se za polnjenje do treh akumulatorjev hkrati
Prikazujejo stanje polnjenja akumulatorjev
Omogočajo povezavo med polnilnikom in akumulatorjem
Gre za zaščitno prekritje letve verige (v načinu počitka)
