9

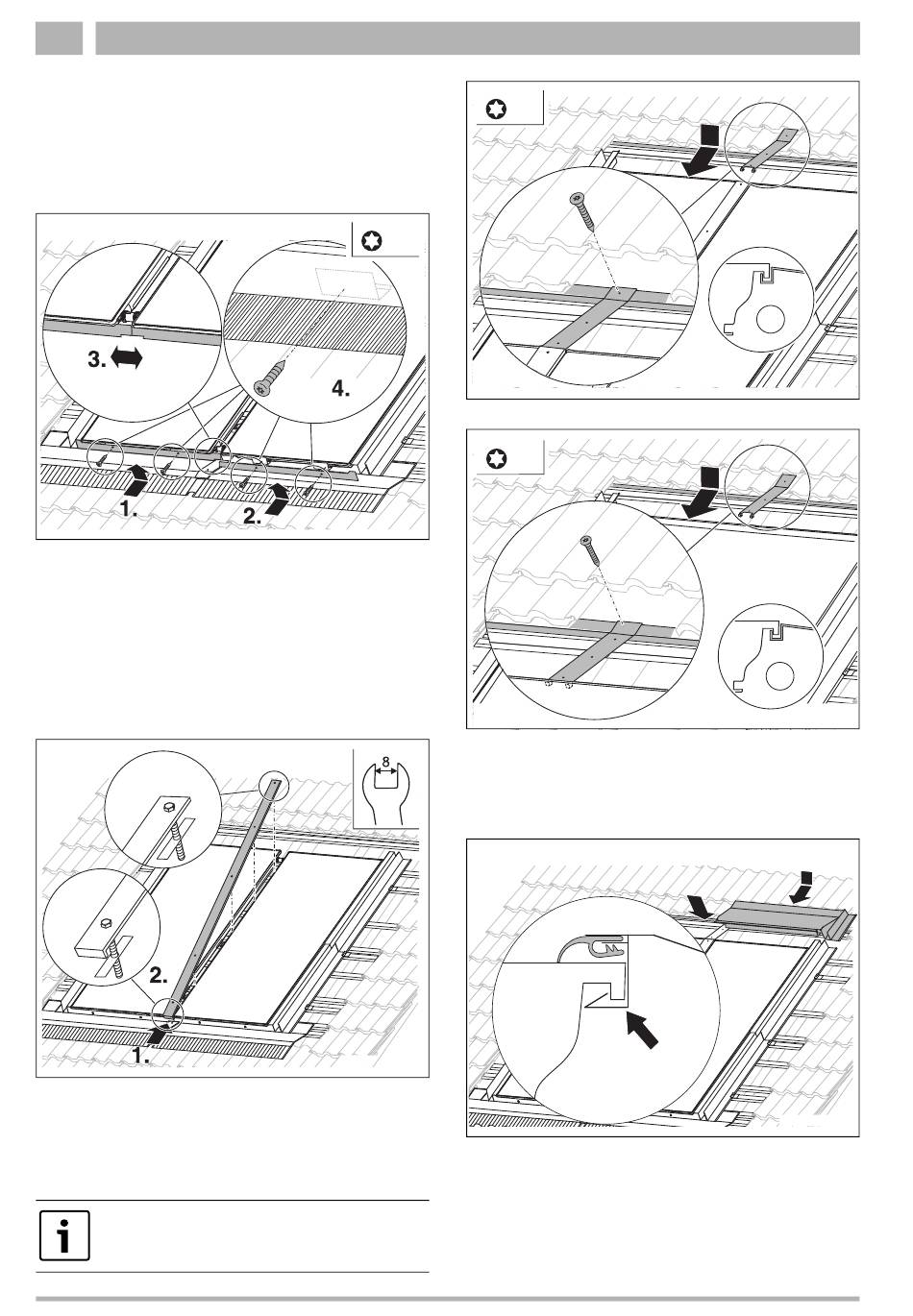

Montage van de dekplaat
1. Linker plaat schuin houden, met de bovenkant onder de collectorrand
schuiven en aandrukken.
2. Rechter plaat op dezelfde wijze monteren, daarbij in het linker plaat-
deel steken.
3. Plaatdelen uitlijnen.
4. Plaat met zelftappende schroeven 5x13 op de afglijbeveiliging vast-
schroeven.
Afb. 73 Platen vastschroeven
9.5
Middelste afdeklijst monteren
▶ Alle glijmoeren van de afdeklijst in een verticale positie brengen.
1. Afdeklijst aan de onderste rand van de collectoren inhangen, aandruk-
ken en in het midden uitrichten.
2. Schroeven van onderen af beginnend zo ver aantrekken, dat de glij-
moeren kantelen en de afdeklijst op de collectoren drukken. Daarbij
de schroeven niet te vast aandraaien en waarborgen, dat de afdeklijst
niet verplaatst.
Afb. 74 Afdeklijst monteren
9.6
Bovenste dekplaat monteren
▶ Onderdeel van de verbinder in het collectorframe haken [1] en exact
op de gemarkeerde positie op de panlat plaatsen.
▶ Onderdeel met schroef 5 x 30 op de panlat bevestigen.
Bij verticale en horizontale collectoren is de montagepo-
sitie op de bovenste collectorrand verschillend.
32
T25
5x13
6720804148.30-1.ST
6720804148.30-1.ST
6720804148.38-1.ST
6720804148.38-1.ST
T25
5x30
5x30
Afb. 75 Verticale uitvoering
T25
5x30
5x30
Afb. 76 Horizontale uitvoering
1. Rechter bovenste dekplaat in het collectorframe borgen.
2. Dekplaat van boven aandrukken.
Bij het borgen is een duidelijk klikken hoorbaar.
▶ Waarborg dat de afdichtlip op het glasoppervlak aanligt.
Afb. 77 Rechter bovenste dekplaat monteren
1 1
6720804148.29-1.ST
6720804148.29-1.ST
1 1
6720804148.31-1.ST
6720804148.31-1.ST
1.
2.
1.
6720647804-38.1T
SCM3 • 6 720 806 156 (2013/03)
