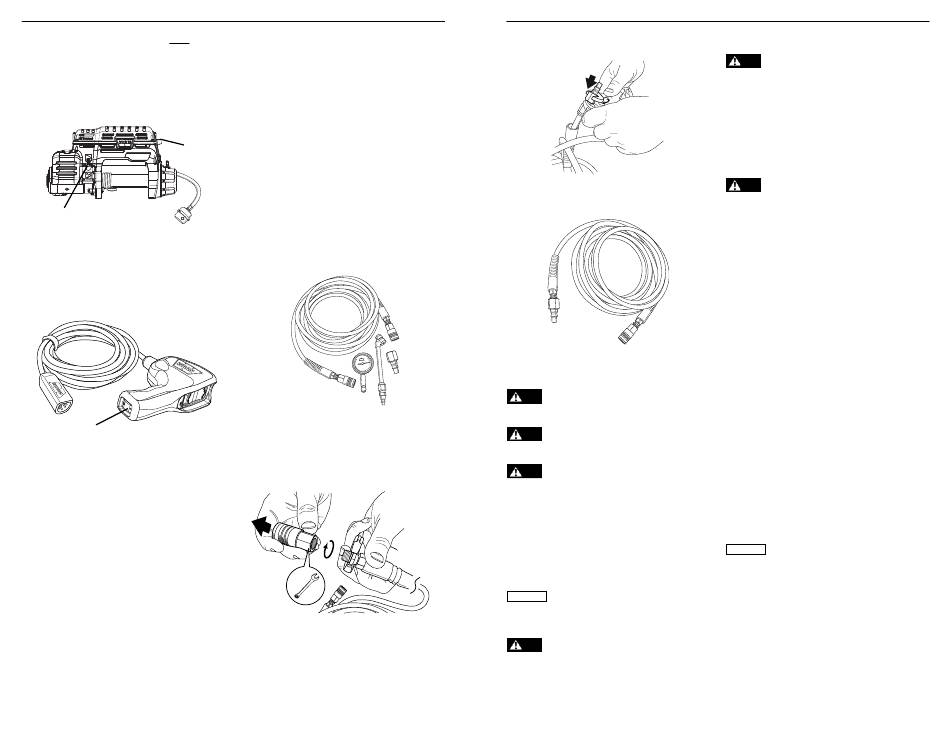

BRUKSANVISNING FÖR FÖRSTA ANVÄNDNING
måste anordningen lämnas öppen utan en
ansluten slang. Om en slang är ansluten under
vinschdrift, kommer lufttrycket att öka i enheten
och tryckströmställaren stoppar motorn. Det
rekommenderas att dörren är på plats på
huset hela tiden, utom under själva driften av
kompressorn.
Inspektion-
slucka till
Programomkopplare
Kompressorns strömbrytare
Anslut fjärrkontrollen. Den mindre
vippströmbrytaren slår kompressorn av
och på. Detta kan endast användas när
programomkopplaren är i positionen för
symbolen "luftkompressor".
Kompressorns strömbrytare
Mellankylare
Mellankylaren förser en liten luftkammare som
reducerar lufttemperaturen vid anordningen
för snabbkoppling. En tryckströmställare
och en avlastningsventil finns monterad på
mellankylaren.
Tryckströmställare
Tryckströmställaren stoppar automatiskt
kompressorn när det når fabrikens
programmerade trycket för "urkoppla" på
ungefär 690 kPa. När trycket faller till det
programmerade trycket för "inkoppla" på
ungefär 480 kPa, kommer kompressorn att starta
upp igen.
Avlastningsventil
Om tryckströmställaren inte stänger av
kompressorn vid dess programmerade tryck för
"urkoppla", kommer avlastningsventilen skydda
mot för högt tryck genom "utlösas" på ca 860
kPa.
Avlastningsventilen bör kontrolleras manuellt
en gång i månaden, för att se till att den rör sig
fritt och är funktionell. Den ligger nedanför och
bakom luftanslutningen. Dra på metallringen för
ett ögonblick.
Tömning av mellankylaren
Det är normalt att kondens samlas
i mellankylaren. Detta kan dräneras av
luft
vid avlastningsventilen, genom att dra i
metallringen. Detta bör göras efter varje tio
timmars användning eller före en längre
förvaringstid.
Anslutning av luftslangen
1. Tillbehörsatsen från WARN för luftkompressorn
förser dig med allt du behöver för att anpassa
din kompressor på flera användningsområden.
2. Du kan enkelt byta ut kopplingarna till
luftslangen för att ändra din slang till
luftkompressorn för att möjliggöra flera
anpassningar. Med hjälp av en skiftnyckel,
avlägsna en av de befintliga honkopplingarna.
WARN INDUSTRIES
13
BRUKSANVISNING FÖR FÖRSTA ANVÄNDNING
3. Använda skiftnyckeln för att fästa
hankopplingen.
4. Den slutförda monteringen av slangen kan
användas som en förlängning av den eller med
de flesta vanliga fristående luftkompressorer.
Lina funktion
Utspolning
Kör aldrig vinschen med mindre än 5 varv vajer runt
FARA
trumman. Vajern kan lossa från trumman eftersom vajerns
infästning i trumman inte är utformad för att hålla en last.
Håll alltid händerna borta från vajer, ögla, krok och
FARA
linledaröppning under installation, under drift samt vid in- och
utspolning.
Ha alltid på dig kraftiga läderhandskar när du
FARA
hanterar en vajer.
Frikoppling är oftast det snabbaste och enklaste
sättet att spola ut vajern. Innan vajern spolas ut
under frikoppling skall tillräckligt med vajer släppas
ut med motorn, så att eventuell spänning i vajern
försvinner. Koppla ur kopplingen. Då kan fri utspolning
ske för hand till dess tillräckligt med vajer erhålls
för vinschningen. Se Grundläggande guide för
vinschteknik för ytterligare information.
OBSERVERA Vinscha inte ut vajern mer än 10 m utan att låta
vinschen kallna under minst 20 minuter innan du vinschar in
vajern igen. Placera i stället kopplingen i friläge och dra ut vajern
för hand.
Använd alltid bifogad stropp då vajern spolas in
FARA
eller ut, vid montering eller hantering, så händer och fi ngrar
inte skadas.
74451B0
74451B0
Inspolning med belastning
FARA
Överskrid aldrig vinschens nominella dragkraft.
Drag in vajern jämnt och tätt på trumman. Detta
förhindrar att de yttre lindningarna sjunker in i de inre
lindningarna, fastnar och skadar vajern.
Undvik chockbelastning vid spolning genom att
pulsa kontrollenhetens kontakt för att ta upp den slaka
vajern. Chockbelastning kan tillfälligt vida överskrida
vinschens och vajerns kapacitet.
Inspolning utan belastning
Rör aldrig vajer eller krok då någon annan sköter
FARA
reglaget eller då vinschen drar.
Spolning med en medhjälpare: Låt en medhjälpare
hålla krokstroppen med så mycket konstant spänning
på vajern som möjligt. Med bibehållen spänning
skall medhjälparen sedan gå mot vinschen medan
du använder reglaget för att spola in vajern. Släpp
kontakten då kroken är minst 2 m från linledarens
öppning.
Spola in resten för förvaring som anges nedan.
Spolning ensam: Arrangera så att den vajer som
skall spolas in inte kinkar eller trasslar till sig under
inspolningen. Se till att all vajer som redan fi nns på
trumman är fördelad i täta och jämna lager. Spola
in tillräckligt med vajer för att fullborda nästa hela
lager på trumman. Spänn och räta ut lagret. Upprepa
förfarandet tills kroken är minst 2 m från linledarens
öppning.
Spola in resten för förvaring som anges nedan.
Spola in resten för förvaring
När kroken är inom 2 m från linledaren, lossa kroken
från förankringsstället eller lasten. Håll i medföljande
krokstropp och håll spänning på vajern. Vinscha
långsamt in vinschen genom att "pulsa" drag-in-
kontakten på fj ärrkontrollen tills kroken är inom 1 m
från linledaren.
Sluta vinscha in och fäst kroken på ett lämpligt
förankringsställe på fordonet.
OBSERVERA Kör inte in kroken i linledaren.
Detta kan skada linledaren.
När kroken är lämpligt fäst på fordonet kör du
in återstående slack i vajern genom att "pulsa" in
resten med drag in-kontakten på fjärrkontrollen tills
det är minimalt slack kvar i vajern.
Överbelastning/överhettning
Denna vinsch är klassad för intermittent arbete.
Då motorn närmar sig en hastighet då den stannar
sker en mycket snabb värmeuppbyggnad som kan
skada motorn.
WARN INDUSTRIES
14
