Stap 3 - Bedrading aanleggen
Doe het volgende om ernstig of fataal
WAARSCHUWING
letsel te voorkomen. Plaats de meegeleverde klemhulzen
altijd op de draden en aansluitingen zoals aangegeven in de
montage-instructies.
Om ernstig letsel of de dood door
WAARSCHUWING
elektriciteitsbranden te voorkomen:
Leid elektriciteitskabels nooit over scherpe randen.
Leg elektriciteitskabels nooit in de buurt van
onderdelen die heet worden.
Leid elektriciteitskabels niet door of nabij
bewegende onderdelen.
Vermijd beklemmings-, slijtage- en schuurpunten
bij het plaatsen van alle elektriciteitskabels.
Isoleer en bescherm altijd alle
WAARSCHUWING
blootliggende bedrading en elektrische aansluitpunten.
Gebruik de meegeleverde isolatiehulzen op
blootliggende aansluitingen om kortsluiting te
voorkomen. Leid accukabels zodanig dat er geen
risico bestaat op schavielen of doorsnijden van de
isolatie, waardoor kortsluiting zou kunnen optreden.
Controleer na voltooiing van de montage of de
lier goed werkt.
Aanbevelingen voor de accu
Een volledig opgeladen accu en goede
aansluitingen zijn essentieel voor een goede
werking van de lier. De minimale vereisten voor een
12 V-gelijkstroomaccu bedragen 650 A bij koude
start.
Rode kabel, 183cm
Zwarte kabel, 183cm

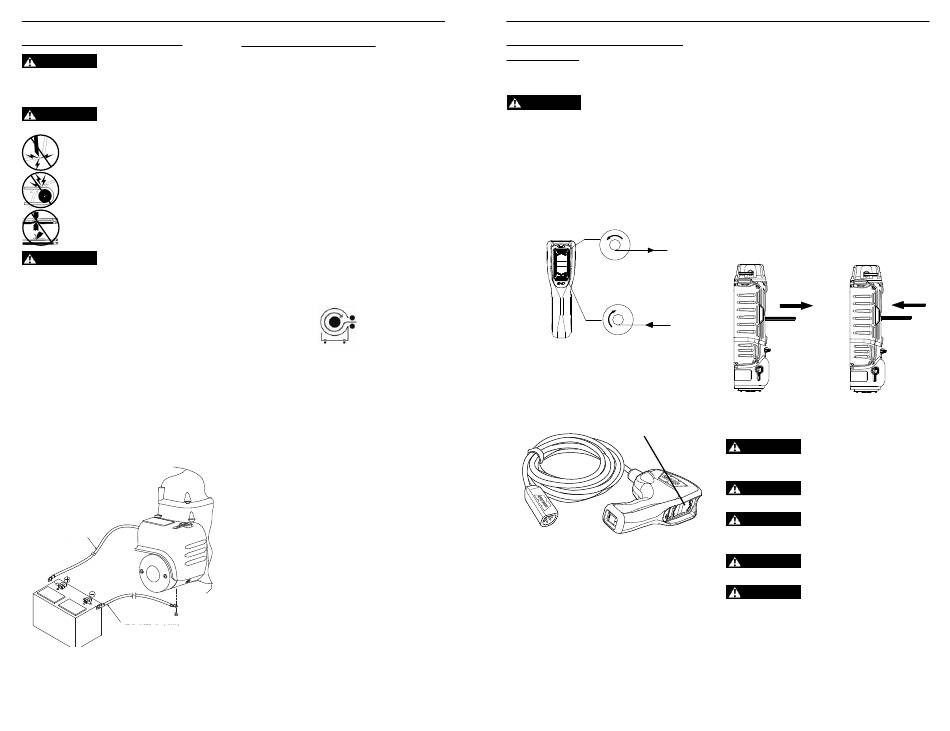

Figuur 4 Elektrisch schema
ELEKTRISCHE AANSLUITINGEN
Stap 4 - Systeemcontrole
Systeemcontrole uitvoeren:
• Controleer of alle bevestigingsonderdelen met
het juiste aanhaalmoment zijn vastgezet.
• Controleer of de bedrading naar alle
onderdelen correct is en of deze stevig aan alle
aansluitpunten is bevestigd.
• Controleer of er geen blootliggende/kale
bedrading of aansluitpunten aanwezig zijn
en of de kabelisolatie niet is beschadigd
(schuurplekken/inkepingen).
• Controleer motorborstels Wikkel de kabel
volledig af en dan weer op in de richting die
wordt aangegeven op de trommelrotatiesticker.
Wanneer de lier in tegenovergestelde richting
beweegt, elektrische verbindingen opnieuw
controleren.
• Richting van de kabel controleren: Wikkel de
lierkabel altijd via de onderkant (montagezijde)
op de trommel.
Wanneer u een systeemcontrole hebt
uitgevoerd, bent u klaar om de lierfunctie te
verifi ëren. Ga verder met de hoofdstukken
Bedieningsinstructies voor eerste gebruik en
Slotopmerkingen en onderhoud in dit boekje.
WARN INDUSTRIES
27
BEDIENINGSINSTRUCTIES VOOR EERSTE GEBRUIK
Stap 5 - Bedieningsinstructies voor
eerste gebruik
Bediening van de lier:
Neem altijd de tijd om vertrouwd te
WAARSCHUWING
raken met de lier en de bediening ervan. Lees hiervoor de met
de lier meegeleverde Basishandleiding voor liertechnieken
grondig door.
Afstandbedieningsschakelaar
Laat de afstandsbediening niet aangesloten
op de lier wanneer deze niet wordt gebruikt. Een
afstandsbediening die blijft aangesloten, kan een
gevaarlijke situatie veroorzaken en/of de accu
ontladen.
Liercontroleschakelaar
De grote tuimelschakelaar op de
afstandsbedieninghandgreep regelt de op- en
aflierfuncties op de lier. Deze schakelaar werkt
alleen wanneer de modus-keuzeschakelaar op de
lierpositie staat.
Motortemperatuur en afsluiting
Bij intensief gebruik gedurende korte tijd
wordt de motor aanzienlijk verhit. Om schade
aan de motor vanwege grote hitte te voorkomen,
is de motor uitgerust met een thermisch
beschermingsapparaat.
Waneer de door de fabriek vooringestelde
hoge temperatuur wordt bereikt, schakelt dit
apparaat de motor uit en het indicatorlampje op
de afstandsbediening gaat branden.
De op dat moment functionerende
lierwikkeling en de compressor werken niet, maar
74451B0
74451B0
de ontwikkelingsfunctie van de lier wekt nog
wel, voor het geval het noodzakelijk is om een
lading te ontladen. Nadat de motor afgekoeld is,
worden de normale werkzaamheden hervat.
Bediening van de koppeling
Als de koppeling is ingeschakeld, is de
transmissie gekoppeld aan de kabeltrommel
en kan vermogen van de liermotor worden
overgedragen. Als de koppeling is uitgeschakeld,
zijn de transmissie en kabeltrommel ontkoppeld
zodat de trommel vrij kan draaien.
De koppeling wordt bediend door middel
van de koppelingshendel die zich op de
lierbehuizing tegenover de motor bevindt. Om
schade te vermijden moet de koppelingshendel
altijd volledig in de stand voor koppelen of
ontkoppelen worden gezet.
AFLIEREN
Ontkoppeld
OPLIEREN
Bediening Luchtcompressor:
Liercontroleschakelaar
WAARSCHUWING
bevestigen van gereedschappen of hulpstukken de compressor altijd
uit en laat de druk uit de luchtslang en tussenkoeler ontsnappen.
WAARSCHUWING
enig lichaamsdeel of op andere mensen of dieren.
WAARSCHUWING
luchtcompressor te allen tijde een ANSI Z87.1 goedgekeurde
veiligheidsbril met zijbescherming.
WAARSCHUWING
nooit onderhoud te verrichten voordat het apparaat afgekoeld is.
WARSCHUWING
de blootliggende metalen delen op de compressor nooit aan.
DE COMPRESSORMODUS SELECTEREN
Draai de modus-keuzeschakelaar naar
het "Luchtstoot"-symbool. Verwijder de
luchttoegangsdeur en sluit een luchtslang op de
snelkoppeling-installatie aan.
WARN INDUSTRIES
28
Gekoppeld
Zet vóór het verrichten van onderhoud of het
Richt een mondstuk of sproeier nooit op
Draag bij het gebruik van de
Reik nooit langs beschermkleden of probeer
Raak tijdens of onmiddellijk na het gebruik
