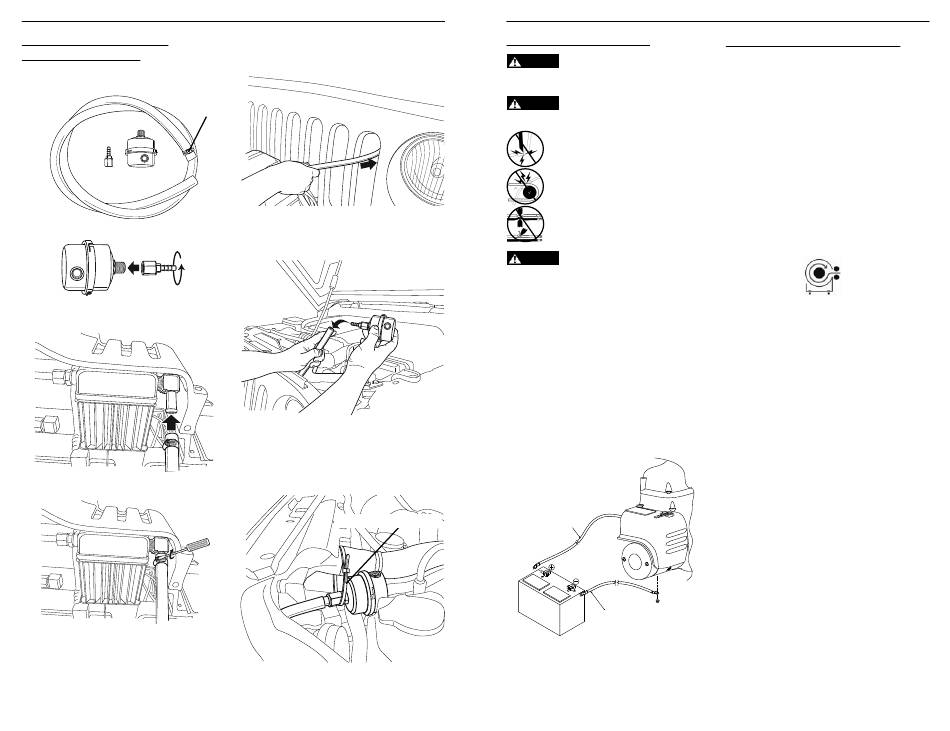

Vaihe 2 – Ilmanottoletku &
Suodattimen asennus
1. Tarkista ilmanottopakkauksen sisältö. Aseta
pieni letkunkiristin ilmanottoletkun päähän.
letkukiinnitin
2. Kytke väkäsen tulppa ilmanottosuodattimeen.
3. Etsi kompressorin päässä oleva letkunliitin
vintturin takaa ja työnnä letku siihen.
4. Kiristä puristin hyvin.
PAINEILMALIITIN
5. Vedä ilmanottoletku ajoneuvon ilmasäleikön tai
puskurin aukkojen kautta moottoritilaan.
6. Asenna suodatin letkun päähän.
7. Kiinnitä suodatin mahdollisimman korkealle.
Kiinnitä letku ja suodatin lujasti mukana
toimitetuilla sidenauhoilla tai muulla
menetelmällä.
Kiristä puristin hyvin.
WARN INDUSTRIES
43
SÄHKÖLIITÄNNÄT
Vaihe 3 – Asenna johdotus
Vakavien tapaturmien tai kuoleman
VAROITUS
välttäminen: Aseta aina mukana tulevat liittimien suojukset
johtimiin ja liittimiin asennusohjeiden mukaan.
Sähköpalon aiheuttaman vakavan
VAROITUS
tapaturman tai kuoleman estäminen:
Älä koskaan asenna sähköjohtoja terävien
reunojen päälle.
Älä koskaan asenna sähköjohtoja kuumentuvien
osien lähelle.
Älä koskaan asenna sähköjohtoja liikkuvien osien
läpi tai lähelle.
Vältä sähköjohtojen asentamista puristumista,
kulumista tai hankautumista aiheuttaviin kohtiin.
Eristä ja suojaa kaikki näkyvillä olevat johdot
VAROITUS
ja liittimet.
Käytä mukana tulevia eristäviä hattuja
suojaamattomissa liitännöissä oikosulkujen
estämiseksi. Vedä akun liitäntäkaapelit sellaisten
paikkojen kautta, joissa niiden eristeet eivät
hankaudu tai leikkaudu rikki, sillä se voi aiheuttaa
oikosulun.
Tarkista asennuksen päätteeksi vinssin
asianmukainen toiminta.
Akkusuositukset
Vinssin oikean toiminnan kannalta on
välttämätöntä, että akku on täysin ladattu ja että
sen kytkennät ovat hyvät. 12 voltin tasasähköakun
kylmäkäynnistystehon on oltava vähintään 650 A.
Punainen kaapeli (183 cm)
Kuva 4 Sähkökaavio
74451B0
74451B0
Vaihe 4 – Järjestelmän tarkastus
Järjestelmän tarkastus:
• Tarkasta kaikki kiinnityspultit ja varmista niiden
oikea kiristystiukkuus.
• Tarkasta, että kaikki johtokomponentit ovat
oikein ja varmista, että ne ovat kunnolla kiinni
kytkentäpisteissä..
• Tarkista ettei paljaita johtoja, liitäntöjä tai
kaapelieristysvikoja ole.
• Tarkasta moottorin kierto: Vintturin tulee kelata
sisään ja kiertää suuntaan, joka on merkitty
kelalle tarkoitetussa tarrassa. Mikäli vintturi
pyörii vastakkaiseen suuntaan, tarkasta
sähköliitännät.
• Tarkista vaijerin suunta: Kelaa aina vintturin
vaijeri kelan pohjalle (kiinnityspuolelle).
Kun olet suorittanut järjestelmän tarkistuksen,
voit tarkistaa vintturin toimivuuden. Jatka tämän
oppaan kohtiin Ensimmäisen käyttökerran
käyttöohjeet, Paineilmakompressorin käyttö sekä
Yhteenveto ja huolto.
Musta kaapeli (183 cm)
WARN INDUSTRIES
44
