Denna handbok innehåller anvisningar om
hur du installerar WARN vinschsystem och
driftinstruktioner inför uppstart. Läs "De
grundläggande teknikerna för vinschhantering"
för fullständiga driftinstruktioner för ditt WARN
vinschsystem.
Säkerhet
När du installerar WARN:s vinschsystem, läs och
följ alla monterings- och säkerhetsinstruktioner.
Operatören ska alltid använda vinschen från
en säker plats när han du drar last. De säkra
områdena är: (1) Vinkelrät mot stålvajer,(2)
Inuti fordonet med huven upp (om vinschen
är monterad på framsidan av fordonet). Dessa
säkrade positioner kommer att bidra till att
förhindra stålvajern från att träffa operatören om
vajern brister under belastning.
Styr vinschen från den helt utsträckta
fjärrkontrollerade sladdens hela längd när så är
möjligt. Operatören måste alltid vara minst 2,5
m från vinschen under drift. Detta kommer att
förhindra trassel med linrullen och förhindra
att föraren skadas under drag av lasten med
vinschen.
Arbeta aldrig runt vajern medan den är under
belastning.
Var alltid försiktig när du arbetar med el och kom
ihåg att kontrollera att inga exponerade elektriska
anslutningar existerar innan du aktiverar strömmen
till vinschen.
För specifikationer och prestandadata, se bladet
med specifikationen som följer med din vinsch.
Bullernivåer
Vinschen är utformad så att bullernivåerna
inte överstiger 70 dBA från förararens arbetsplats.
Operatören måste ha ett avstånd på minst 2,5 m
från vinschen under drift. Om vinschen överstiger
70 dBA från förarplatsen, måste vinschen
inspekteras hos ett auktoriserat servicecenter.
SÄKRA ARBETSFÖRHÅLLANDEN
WARN INDUSTRIES
7

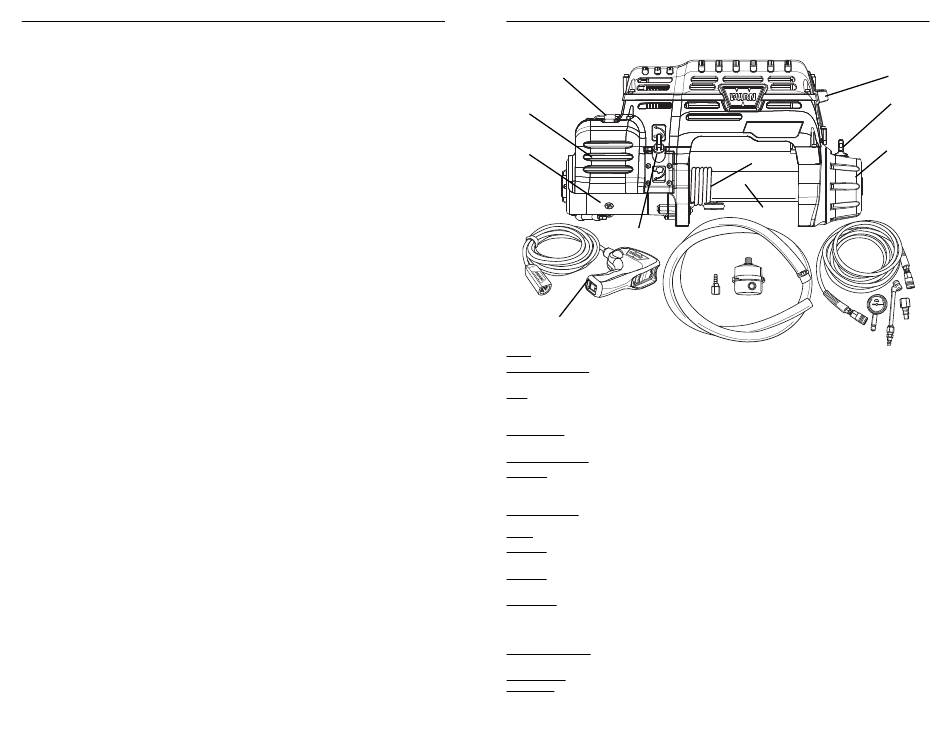

LÄR KÄNNA DIN VINSCH
Lär känna din vinsch
Innan du börjar, bör du bekanta dig med din WARN-vinsch och var och en av dess komponenter:
Fjärruttag
Kontaktor
Motor
Fjärrkontroll
Motor:
Vinschmotorn drivs med fordonets batteri.
Programomkopplare: Programomkopplaren tillåter användaren att växla mellan vinschning och drift av
kompressor.
Vajer:
Vinschvajerns diameter och längd bestäms av vinschens lastförmåga och design. Lindad
runt vinsch-trumman och matad genom linrullen, är vinschvajern slingkopplad i slutet för
att acceptera krokens gaffelbult.
Vinschtrumma:
Vinschtrumman är cylindern på vilken vinschvajern matas på. Trumman drivs av motorn
och kugghjulsöverföringen. Dess riktning kan ändras med hjälp av fjärrkontrollen.
Kugghjulsöverföring: Reduktionsväxeln omvandlar vinschens motoreffekt in i en stor tillslagningskraft.
Växelspak:
Växelspaken tillåter operatören att manuellt frikoppla spoltrumman från
kugghjulsöverföringen, så att trumman kan rotera fritt (känd som "frispolande"). Aktivering
av kopplingens "lås" får vinschtrumman tillbaka på kugghjulsöverföringen.
Inspektionsluckan
Gummidörren märkt "AIR" på kugghjulsöverföringens sida av PowerPlant kan dras ut för
att
till luft:
få åtkomst till den snabbkopplade luftanslutningen.
Fjärruttag:
Fjärruttaget är där operatören pluggar i den trådbundna fjärrkontrollen eller valfri trådlös
fjärrkontrollmottagare, i syfte att styra vinschen.
Kontaktor:
Vid användning av ström från fordonets batteri, växlar kontaktorn strömmen till motorn,
som gör det möjligt för operatören att ändra riktning på vinschtrummans rotation.
Fjärrkontroll:
Fjärrkontrollen ansluts till vinschen via fjärruttaget, vilket gör det möjligt för operatören
att styra riktningen på vinschen och samtidigt stå på behövligt avstånd från vajern
när vinschen används. Fjärrkontrollen har också en strömbrytare för att slå på och av
kompressorn.
Tillbehörssats för luft: Levereras med slang, fastspänningsanordning för däck, lufttrycksmätare och en
snabbkoppling för all lufttillförsel och behov av uppumpning.
Sats med slang
för luftintag:
Efter att den installerats på vinschen, ger den ren luft till kompressorn inifrån motorrummet.
74451B0
74451B0
Vajer
Vinschtrumma
Programomkopplare
Sats med slang för
luftintag
WARN INDUSTRIES
8
Inspektionslucka till luft
Växelspak
Växellåda
(Kugghjulsöverföring)
Tillbehörssats
för luft
