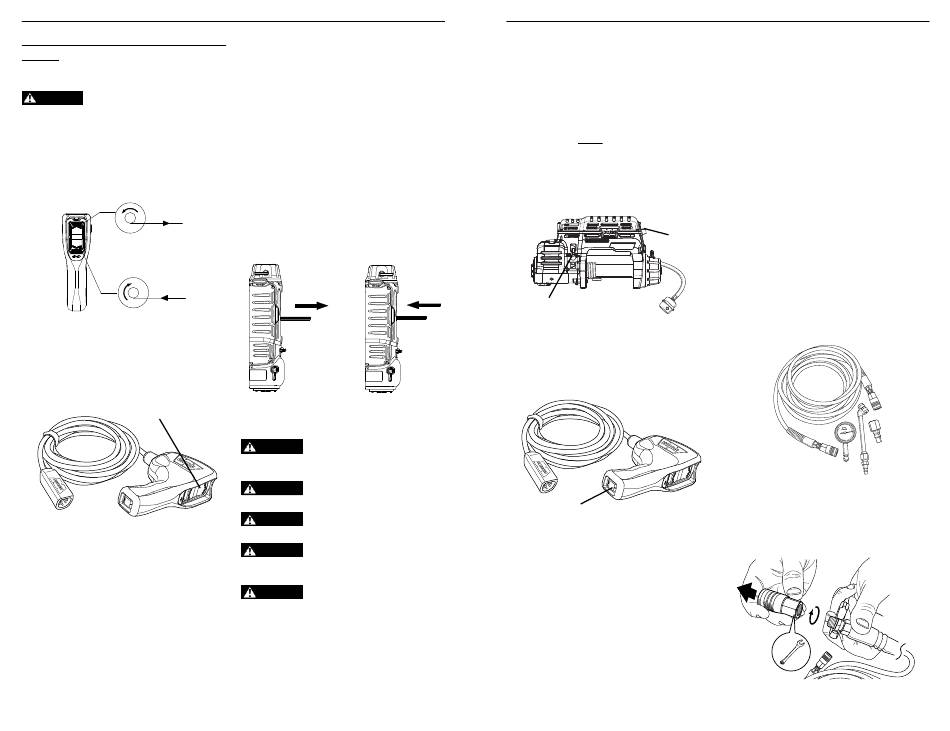

ISTRUZIONI PER L'USO AL PRIMO UTILIZZO
Passaggio 5 - Istruzioni per l'uso al primo
utilizzo
Funzionamento del verricello:
Per conoscere a fondo il verricello e il suo
AVVERTENZA
funzionamento, leggere e rivedere la Guida di base per le
tecniche di sollevamento con verricello inclusa con il prodotto.
Interruttore del comando a distanza
Non lasciare il comando a distanza inserito nel
verricello quando questo non è in uso. Il comando a
distanza inserito potrebbe dare origine a condizioni
pericolose e/o esaurimento della batteria.
FUORI
DENTRO
Interruttore del comando del verricello
Il grande interruttore a bilanciere
sull'impugnatura del comando a distanza controlla
le funzioni di avvolgimento e svolgimento del
verricello. L'interruttore può funzionare solo quando
il selettore di modalità si trova sulla posizione
verricello.
Interruttore del comando del verricello
Indicatore temperature motore e interruzione
L'uso pesante in un tempo breve riscalda il
motore in modo considerevole. Per evitare danni
al motore dovuti a surriscaldamento, il motore
è stato dotato di un dispositivo di protezione
termica.
Il dispositivo spegnerà il motore e provocherà
il lampeggio della spia luminosa sul comando
a distanza quando si raggiunge la temperatura
massima di regolazione impostata in fabbrica.
La funzione di avvolgimento del verricello e il
compressore non funzioneranno, ma la funzione
di svolgimento continuerà a funzionare qualora
fosse necessario per sbloccare il carico. Quando
il motore si è raffreddato, si può riprendere l'uso
normale.
Funzionamento della frizione
Quando la frizione è innestata, l'ingranaggio
è accoppiato con il tamburo della fune metallica
ed è possibile trasferire potenza dal motore
del verricello. Quando la frizione è disinnestata
si trova in posizione di avvolgimento libero;
l'ingranaggio e il tamburo della fune metallica
non sono accoppiati, e il tamburo può ruotare
liberamente.
La manopola della frizione, situata
sull'alloggiamento del verricello di fronte al
motore, consente di controllare la posizione della
frizione. Per evitare danni, è sempre necessario
innestare o disinnestare completamente la leva
della frizione.
Disinnestata
Innestata
Funzionamento del compressore d'aria:
Prima di eseguire la manutenzione o di montare
AVVERTENZA
utensili o accessori, spegnere sempre il compressore e togliere la
pressione dalla manichetta dell'aria e dal refrigeratore intermedio.
Non puntare mai un ugello o uno spruzzatore
AVVERTENZA
verso parti del corpo o verso altre persone o animali.
Quando si usa il compressore, indossare sempre
AVVERTENZA
occhiali di sicurezza conformi ad ANSI Z87.1 con guardie laterali.
Non cercare mai di aggirare le coperture
AVVERTENZA
protettive o tentare di eseguire operazioni di manutenzione fi nché
l'unità non si sia raff reddata.
Non toccare mai le parti metalliche esposte del
AVVERTENZA
compressore durante l'uso o subito dopo averlo usato.
Selezionare la modalità compressore
Ruotare il selettore di modalità sulla posizione
del simbolo "Compressore d'aria". Rimuovere la
porta di accesso all'aria e collegare la manichetta
del'aria compressa al raccordo a connessione
rapida.
WARN INDUSTRIES
61
ISTRUZIONI PER L'USO AL PRIMO UTILIZZO
Porta di accesso all'aria
La porta di gomma marcata "AIR" sul lato
destro del PowerPlant può essere estratta per
collegarsi rapidamente al raccordo dell'aria.
La manichetta per aria compressa dovrebbe
essere collegata al raccordo prima di mettere in
funzione il compressore. Quando si eseguono
operazioni con il verricello, il raccordo deve
rimanere aperto senza la manichetta collegata.
Se si collega la manichetta mentre si opera il
verricello, la pressione si accumula nell'unità
e il pressostato fermerà il motore. Si consiglia
di lasciare sempre la porta al suo posto sulla
carcassa e di toglierla solo in caso di uso del
compressore.
Selettore modalità
Interruttore compressore
Inserire il comando a distanza. L'interruttore
a bilanciere più piccolo serve ad accendere e
spegnere il compressore. Può funzionare solo
quando il selettore di modalità si trova sulla
posizione compressore.
Interruttore compressore
Refrigerante intermedio
Il refrigeratore intermedio fornisce una piccola
camera d'aria che riduce la temperatura dell'aria
presso il raccordo a connessione rapida. Il
refrigeratore intermedio è dotato di pressostato e
di valvola di sicurezza.
Pressostato
Il pressostato fermerà automaticamente il
compressore quando questo raggiunge il valore
di "interruzione" di circa 670 kPa predisposto in
fabbrica. Quando la pressione scende al valore di
pressione di "funzionamento" di circa 480 kPa, il
compressore riprenderà a funzionare.
74451B0
74451B0
Valvola di sicurezza
Se il pressostato non spegne il compressore
quando la pressione raggiunge il valore
preimpostato di "interruzione", la valvola di
sicurezza proteggerà contro l'alta pressione
"scattando" al valore di circa 860 kPa.
La valvola limitatrice dovrebbe essere operata
manualmente una volta al mese per accertarsi
che si muova liberamente e che funzioni. La
valvola è situata in basso sul lato posteriore del
raccordo dell'aria. Estrarre temporaneamente
l'anello metallico.
Svuotamento del refrigeratore intermedio
È normale che all'interno del refrigeratore
intermedio si formi della condensa. Essa può
Porta di accesso
essere scaricata presso la valvola limitatrice
all'aria
tirando l'anello di metallo. Questa operazione
dovrebbe essere eseguita ogni dieci ore
d'uso o prima di riporre l'unità per un periodo
prolungato.
Raccordo della manichetta dell'aria
1. Il kit accessori del compressore d'aria WARN
include tutto il necessario per adattare il
compressore a diversi utilizzi.
2. Si possono cambiare facilmente i giunti
della manichetta dell'aria per modificare la
manichetta del compressore in modo da
adattarla a diversi raccordi. Utilizzando una
brugola, rimuovere uno dei giunti femmina
esistenti.
WARN INDUSTRIES
62
