Stap 1 - Lier monteren
Liermontagesets zijn bij de WARN-dealer voor
vrijwel alle toepassingen verkrijgbaar. Neem voor
informatie over leverbare sets contact op met de
WARN-productdealer.
MEDEDELING Voor optimale prestatie en resultaten die u
mag verwachten, worden nadrukkelijk WARN-montageplaten
geadviseerd.
OPGELET
Om toevallige activering van de lier en ernstig
letsel te voorkomen, voltooit u de lierinstallatie en bevestigt u
de haak voordat u de bedrading aanlegt.
WAARSCHUWING
Kies altijd een montageplaats die sterk
genoeg is om de maximale trekcapaciteit van de lier aan te
kunnen.
WAARSCHUWING
Gebruik nooit te lange bouten.
WAARSCHUWING
Wikkel de lierkabel altijd op de
trommel in de richting die op de trommelrotatiesticker
op de lier en/of in de documentatie is aangegeven. Dit is
noodzakelijk voor een juiste werking van de automatische
rem (indien aanwezig).
Wikkel de lierkabel altijd langs
WAARSCHUWING
onderen (montagezijde) op de trommel.
Alleen de weergegeven installatierichting is
veilig voor werken met de lier (Zie de onderstaande
diagrammen voor de juiste installatierichting).
Alle andere installatierichtingen zijn ongeschikt.
De juiste aanhaalmomenten zijn vermeld in de
installatiegegevens.
Het gebruik van de aanbevolen bout- en
borgringcombinaties, vastgezet met de juiste
aanhaalmomenten, voorkomt trillingen tijdens het
gebruik. Specificaties worden hieronder vermeld.
Het montagesysteem bepaalt de boutlengte.

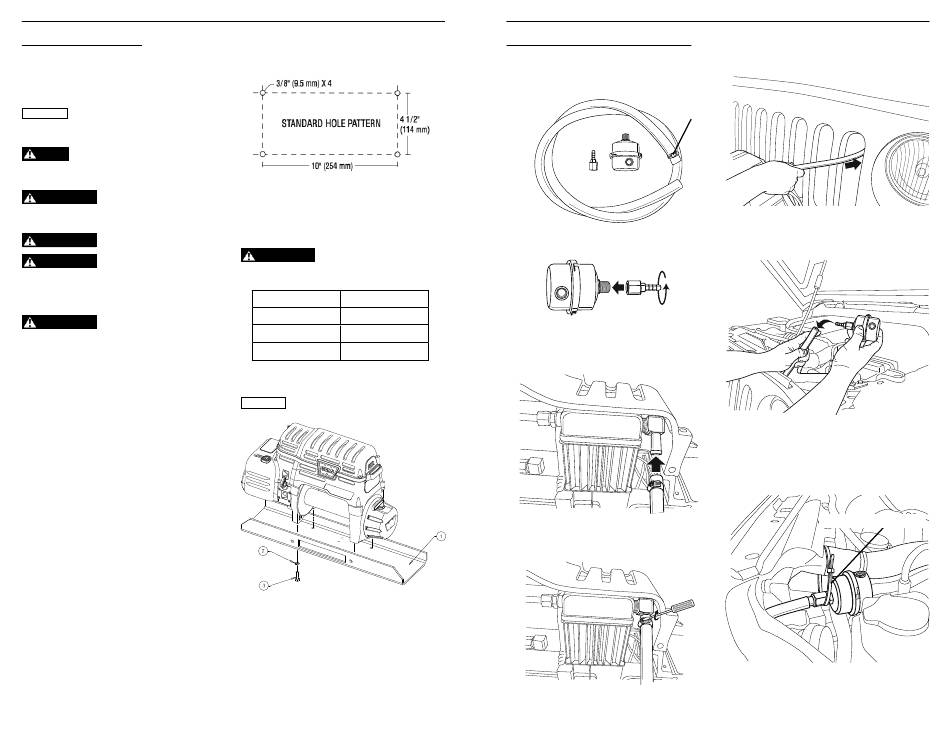

Montagegegevens:
(1) Glad en vlak, dikte = 6,4 mm
(2) 9,525 mm (3/8 inch) borgring X 8
(3) 3/8-16 X 1 1/2 inch bout, kwaliteit 8.8 X 4
Koppel 41-47 Nm
MONTAGE
Patroon van montagebouten:
Standaard: 254 mm x 114 mm
Kies een montageplaats die sterk genoeg is
om de maximale trekcapaciteit van de lier aan te
kunnen.
WAARSCHUWING
Bevestig altijd de boutlengte voor de
juiste tandwieloverbrenging.
Plaatdikte
Boutlengte
7 mm (1/4 inch)
32 mm (1,25 inch)
10 mm (3/8 inch)
40 mm (1,5 inch)
13 mm (1/2 inch)
40 mm (1,5 inch)
Montagerichting
MEDEDELING Deze lier ist ontworpen om uitsluitend met de voet
naar beneden te worden gemonteerd.
WARN INDUSTRIES
25
LUCHTINVOERCONNECTIE
Stap 2 - Installatie luchtinlaatfi lter
1. Neem de inhoud van de luchtinvoerset. Plaats
de kleine slangklem op het uiteinde van de
invoerslang.
2. Verbind de weerhaak met het luchtfilter.
3. Van de achterzijde van de lier, lokaliseer de
slangfitting op de compressorkop en druk de
slang erop.
4. Zet de klem goed vast.
74451B0
74451B0
5. Voer de luchtinlaatslang door de grille van
het voertuig of de bumperopeningen in de
motorruimte.
slangklem
6. Installeer het filter op het uiteinde van de slang.
7. Monteer het filter zo hoog mogelijk. Gebruik de
geleverde sluitwikkels of andere middelen om
de slang en het filter te bevestigen.
Maak de sluitwikkel goed vast.
WARN INDUSTRIES
26
