Steg 3 - Installera kabelledningen
För att förhindra allvarlig skada eller risk
VARNING
för dödsfall. Placera alltid de medföljande terminalskorna
på kablarna och terminalerna som beskrivs av
installationsanvisningarna.
För att förhindra allvarlig skada eller dödsfall
VARNING
till följd av elektriska bränder:
Dra aldrig elkablar över vassa kanter.
Dra aldrig elektriska ledningar i närheten av delar
som blir heta.
Dra aldrig elkablar genom eller i närheten av
rörliga delar.
Undvik punkter med klämrisk och slitage/friktion
när du installerar alla elkablar.
Isolera och skydda alltid alla lösa ledningar och
VARNING
elektriska anslutningar.
Använd de medföljande isolerande stövlarna
på utsatta anslutningar för att förhindra elektrisk
kortslutning. Dra batteriets anslutningskablar i
områden som inte gör att att de skaver eller skär
igenom isoleringen som kan orsaka en potentiell
kortslutning.
Efter avslutad installation, kolla att vinschen
fungerar ordentligt.
Batterirekommendationer
Ett fullt laddat batteri och goda anslutningar är
avgörande för ett korrekt användning av vinschen.
Minimikravet för ett 12 volts batteri är 650 ampere
vid kallstart.
Röd kabel 183cm
Svart kabel 183cm

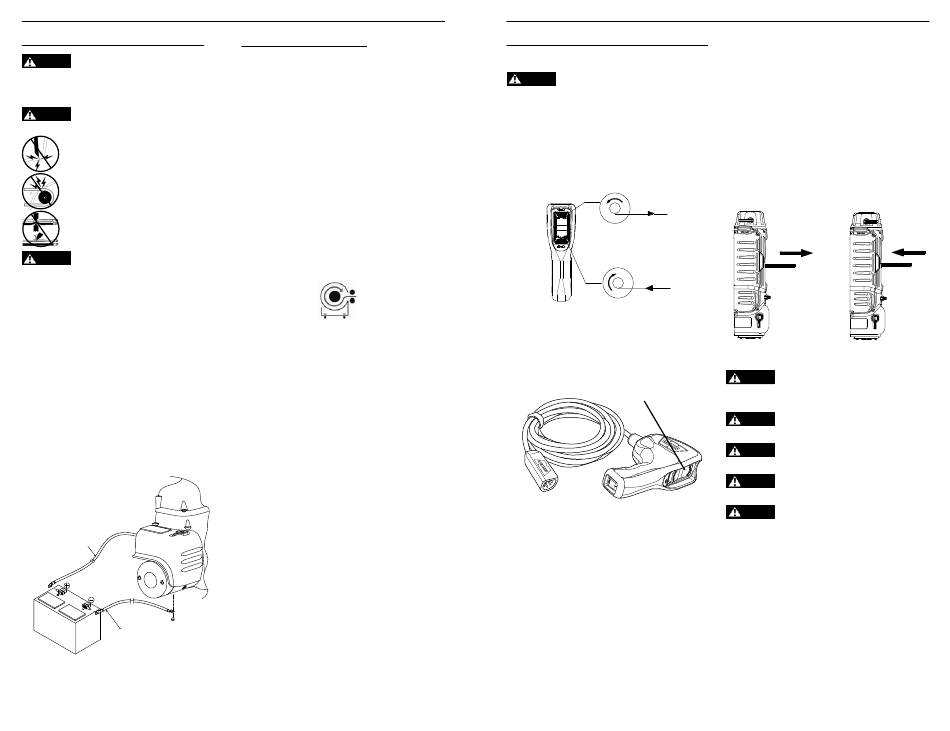

Figur 4 Elschema
ELEKTRISKA ANSLUTNINGAR
Steg 4 - Systemkontroll
Utför systemkontroll:
• Kontrollera fästelementen och se till att de är
åtdragna till rätt vridmoment.
• Verifi era att ledningsdragningen till alla
komponenter är korrekt och se till att alla
anslutningar är täta.
• Kontrollera att det inte fi nns några
exponerade/blottade kabelledningar,
terminaler eller skador på kabelisoleringen.
• Kontrollera motorns rotationsriktning: Vinschen
ska drivas och rotera i den riktning som visas på
etiketten för trummans rotation. Om vinschen
roterar i motsatt riktning, kontrollera de
elektriska anslutningarna igen.
• Kontrollera riktningen på vajern: Linda alltid upp
vinschvajern på botten (monteringssidan) av
trumman.
När du har utfört en kontroll av systemet, är du
redo att använda vinschfunktionen. Fortsätt
till avsnitten Driftinstruktioner inför uppstart,
Driftinstruktioner för luftkompressor och Slutlig
analys och underhåll i denna handbok.
WARN INDUSTRIES
11
BRUKSANVISNING FÖR FÖRSTA ANVÄNDNING
Steg 5 - Driftinstruktioner inför uppstart
Drift av vinsch:
Få en god förståelse om din vinsch och
VARNING
användningen av den genom att studera "De grundläggande
teknikerna för vinschhantering"
Fjärrströmställare
Lämna inte fjärrkontrollen inkopplad i
vinschen när den inte används. Genom att lämna
fjärrkontrollen inkopplad kan den resultera i ett
farligt tillstånd och/eller att batteriet laddas ur.
Vinschens manöverväljare
Den stora vippströmbrytaren på fjärrkontrollens
handtag styr spolningsfunktionen in och ut i
vinschen. Denna strömbrytare fungerar endast
när programomkopplaren är i läget för symbolen
"Vinsch".
Motorns temperaturindikator och strypning
Vid tung användning under en kort tid kommer
motorn att hettas upp betydligt. För att undvika
skador på motorn på grund av för hög värme,
finns det en termisk skyddsanordning på motorn.
När den fabriksprogrammerade punkten
för högsta temperatur nås kommer denna
anordning att stänga av motorn och få lampan på
fjärrkontrollen att börja blinka.
Vinschens funktion för inspolning och
kompressorn kommer inte att fungera. Dock
kommer funktionen för utspolning fortfarande att
fungera i det fall det är nödvändigt att frigöra en
belastning. När motorn har fått svalna, kommer
normal drift återupptas.
74451B0
74451B0
Användning av koppling
När kopplingen är inkopplad, kopplas
kugghjulsöverföringen till vajertrumman
och kraft kan överföras från vinschmotorn.
När kopplingen är urkopplad är den i friläge
för spolning och kugghjulsöverföringen och
vajertrumman är bortkopplade vilket gör att
trumman kan rotera fritt.
Kopplingsspaken, som är belägen på
vinschhuset mittemot motorn, kontrollerar
kopplingens aktivering. För att undvika skada,
ha alltid kopplingsspaken fullt inkopplad eller
urkopplad.
Inaktiverad
UT
IN
Drift av luftkompressor:
Stäng alltid av kompressorn och släpp ut trycket
VARNING
från luftslangen och mellankylaren innan underhåll, anslutna verktyg
Vinschens manöverväljare
eller tillbehör.
Rikta aldrig något munstycke eller besprutare mot
VARNING
någon del av kroppen eller mot andra människor eller djur.
Bär alltid ANSI Z87.1 godkända skyddsglasögon
VARNING
med sidoskydd vid användning av luftkompressor.
Sträck dig aldrig runt skyddshöljen eller påbörja
VARNING
underhåll tills enheten har tillåtits svalna.
VARNING
Rör aldrig oskyddade metalldelar på kompressorn
under eller omedelbart efter drift.
Välj program för kompressor
Vrid knappen för programomkopplaren
till symbolen "Luftkompressor". Ta bort
inspektionsluckan till luftanordningen och anslut
luftslangen till snabbkopplingen
Inspektionslucka till luft
Gummidörren märkt "LUFT" på
kugghjulsöverföringens sida av PowerPlant kan
dras ut för att få åtkomst till den snabbkopplade
luftanordningen. Före användning av
kompressorn bör en luftslang kopplas till
anordningen. Under varje drift av vinschen
WARN INDUSTRIES
12
Aktiverad
