5 Opstelling/Inbouw
5.7 Pomp en motor uitlijnen
Na het opstellen van het pompaggregaat en het aansluiten van de leidingen moet de
uitlijning van de koppeling worden gecontroleerd en indien nodig de uitlijning van
het pompaggregaat (aan de motor) worden gecorrigeerd.
5.7.1 Motoren met stelbout

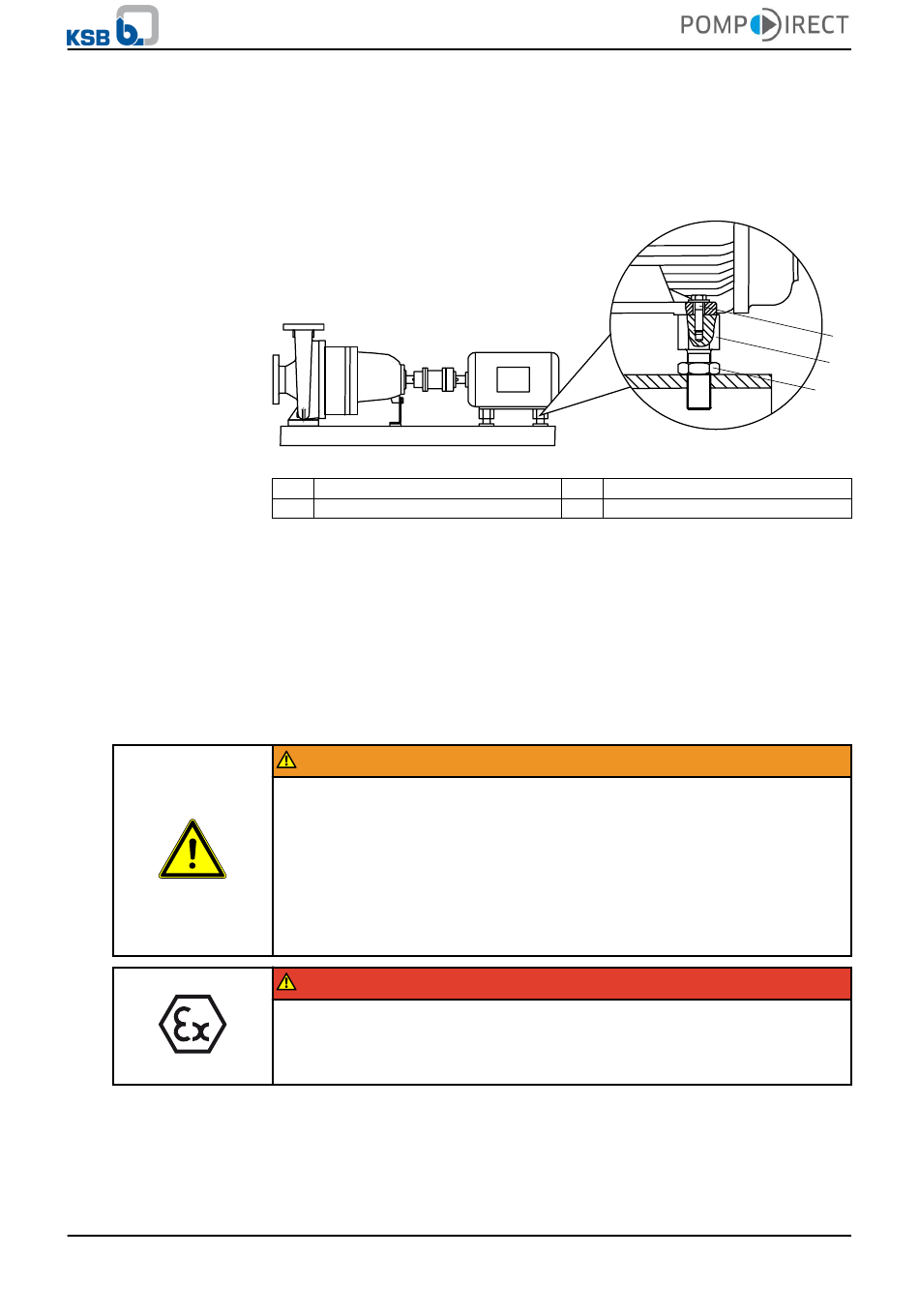

Afbeelding 11: Motor met stelbout
1
Zeskantbout
3
Contramoer
✓ Beschermkap voor koppeling en evt. voetbescherming zijn verwijderd.
1. Uitlijning koppeling controleren.
2. Zeskantbouten (1) van de motor en contramoeren (3) van de fundatieplaat
losdraaien.
3. Stelbouten (2) met de hand of met een steeksleutel nastellen tot de koppeling
correct is uitgelijnd.
4. Zeskantbouten (1) van de motor en contramoeren (3) van de fundatieplaat weer
vastdraaien.
5. Werking van koppeling/as controleren.
De koppeling/as moet gemakkelijk met de hand kunnen worden gedraaid.
WAARSCHUWING
Blootliggende roterende koppeling
Gevaar voor verwonding door draaiende assen!
▷ Het pompaggregaat alleen met beschermkap voor de koppeling in bedrijf
stellen
Indien deze beschermkap voor de koppeling op uitdrukkelijk verzoek van de
besteller niet door KSB wordt meegeleverd, moet deze door de gebruiker
worden aangebracht.
▷ Neem bij de keuze van een beschermkap voor de koppeling de desbetreffende
richtlijnen in acht.
GEVAAR
Ontstekingsgevaar door vonken als gevolg van wrijving
Explosiegevaar!
▷ Kies het materiaal van de beschermkap voor de koppeling zodanig dat er bij
mechanisch contact geen vonken ontstaan (zie DIN EN 13463-1).
6. Beschermkap voor de koppeling en evt. voetbescherming weer aanbrengen.
7. Afstand van koppeling tot beschermkap voor de koppeling controleren.
Koppeling en beschermkap voor de koppeling mogen niet met elkaar in contact
komen.
Etaprime L
www.ksb-onderdelen.nl
2
info@pompdirect.nl
T +31(0)294-4577122
Stelbout
25 van 66
