UITGAVE 02/2009
GEBRUIKSAANWIJZING
6.2

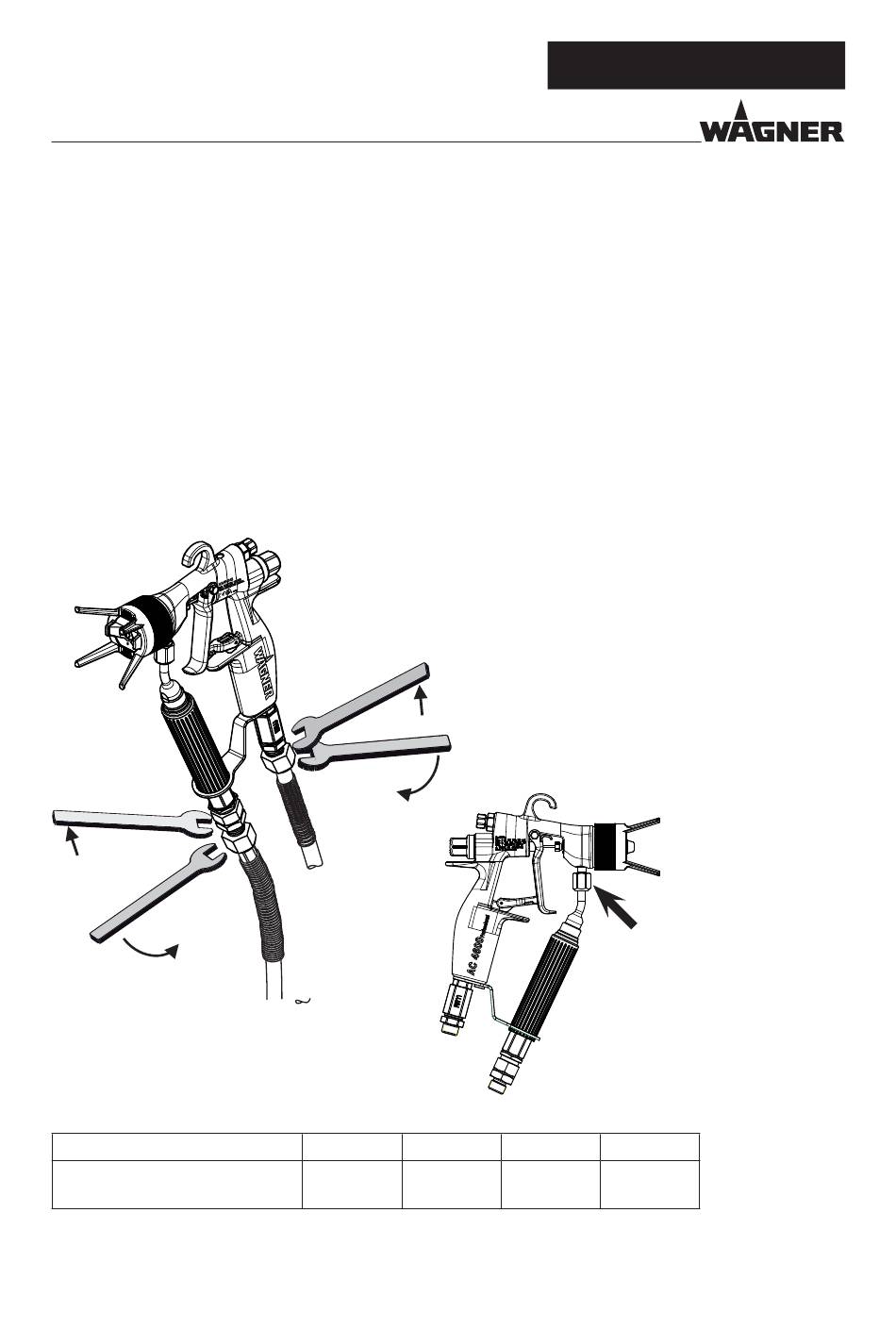

MATERIAALSLANG OF LUCHTSLANG UITWISSELEN
1. Buiten bedrijf stellen en reinigen.
2. Drukontlasting aan pistool en apparaat uitvoeren.
3. Borg het pistool met de arrêtering.
Materiaalslang
4. Steeksleutel SW A op de onderste sleutelwijdte van de materiaalaansluiting zetten en
tegenhouden.
5. Met steeksleutel SW B moer van de materiaalslang losdraaien.
Luchtslang
4. Steeksleutel SW D op de sleutelwijdte van de luchtaansluiting zetten en
5. Met steeksleutel SW C moer van de luchtslang losdraaien.
6. Montage:
Materiaalslang resp. luchtslang met de hand losschroeven en met behulp van de beide
steeksleutels vasttrekken.
Tegenhouden
A
B
Beschrijving
AC 4600 Professional NPS 1/4"
BESTELNR. DOC394873
Tegenhouden
B_02703
Sleutel A
SW 17 mm
0.669 inch
D
C
B_02704
Sleutel B
Sleutel C
SW 19 mm
SW 17 mm
0.748 inch
0.669 inch
AC 4600 Pro
tegenhouden.
Aanwijzing:
Schroef de fi lterbehuizing er
niet af. De bovenste bevesti-
gingsmoer mag alleen door
een servicewerkplaats van
Wagner worden losgedraaid.
Sleutel D
SW 14 mm
0.551 inch
26
