Redox-meetkanaal in downstream-
modus

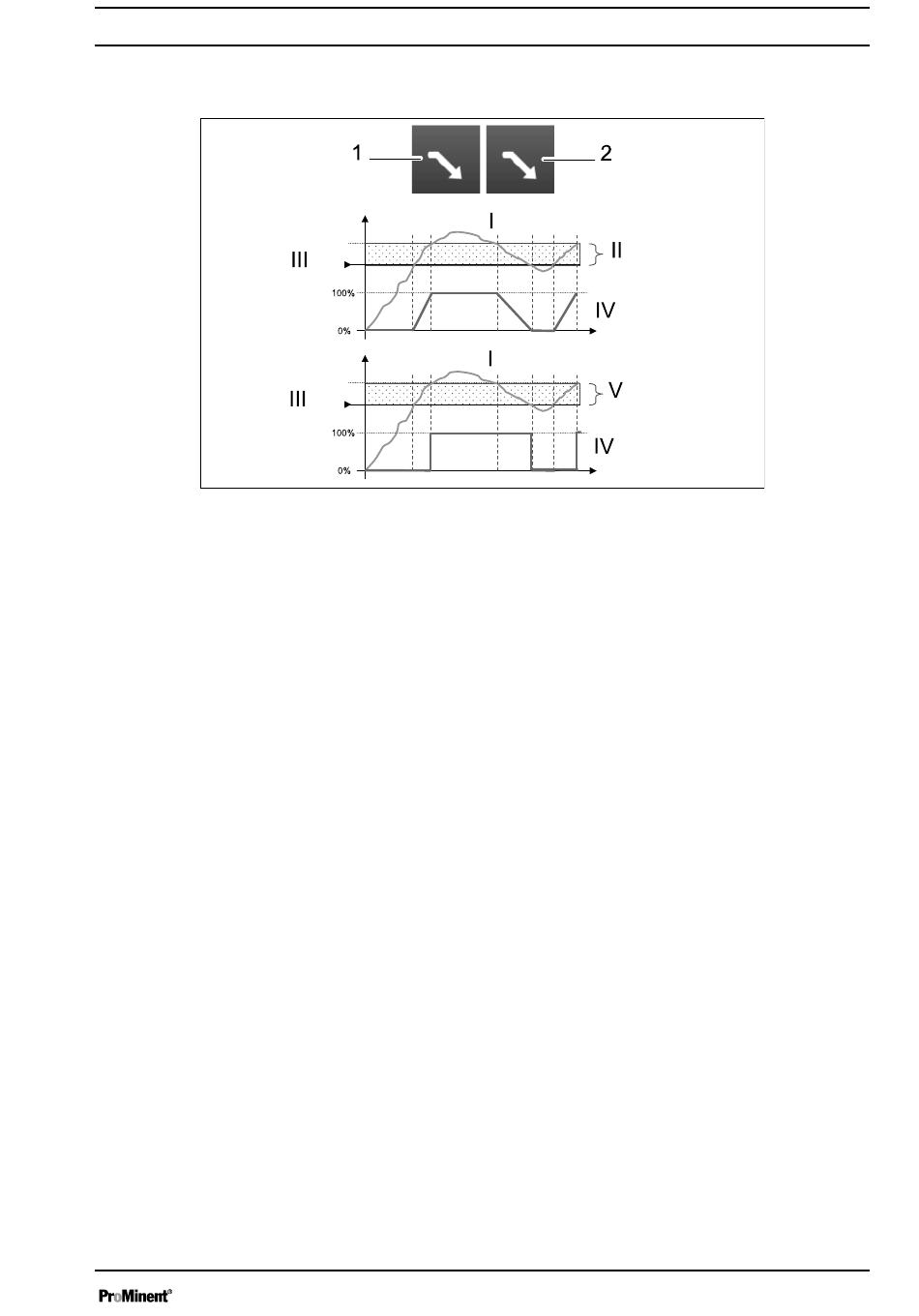

Afb. 38: Redox-meetkanaal in downstream-modus
1
Proportionele waarde, bijv. 50 mV
2
Hysterese-waarde, bijv. 50 mV
I
Meten
II
Proportioneel bereik
Proportionele waarde
Hysteresewaarde
III Setpoint
IV Pompcommando
V Hysterese
Is de doseerrichting van het redox-meetkanaal geconfigureerd in
de downstream-modus, wordt afhankelijk van het eerder geselec‐
teerde regeltype met deze toets de waarde voor de proportionele
band (1) of voor de hysterese-waarde (2) geselecteerd.
Is in de modus proportioneel de fout (setpoint - meetwaarde) gelijk
aan het proportionele bereik (II), is de regelvraag 100%. Met de
verlaging van de waarde van de proportionele band, wordt de
doseerregeling voor een gelijke meetwaarde verhoogd.
Is in de modus hysterese de fout (setpoint - meetwaarde) groter
dan de hysterese-waarde (V), is de regelvraag 100%.
Bedienen en bedieningspaneel
A2823
47
