Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
!
Endress+Hauser
Gesloten tank met stoomdeken
Opmerking!
• Alle Deltabar S-versies zijn geschikt voor niveaumetingen in gesloten tanks met stoomdeken.
• FMD76 en FMD77: na het openen van een eventueel aanwezig afsluitventiel is het instrument
direct gereed voor inregeling.
• FMD78: het instrument is direct gereed voor inregeling.
• PMD70 en PMD75: voordat u het instrument inregelt, moeten de werkdrukleidingen worden
gereinigd en met meetmedium zijn gevuld. Zie volgende tabel.
Ventielen
1
Tank tot boven het onderste aftappunt vullen.
2
Meetinrichting met meetmedium vullen.
A en B openen.
De minus-werkdrukleiding tot de hoogte van het condensaat-
vat vullen.
3
Instrument ontluchten.
2 en 4 openen.
4 sluiten
3 openen.
6 en 7 kort openen, daarna
weer sluiten.
4
Meetsysteem op meetbedrijf instellen.
3 sluiten.
4 openen.
Nu zijn:
– 3, 6 en 7 gesloten.
– 2, 4, A en B open.
5
Inregeling uitvoeren.
ä 56, Hoofdst. 6.5.2.
Betekenis
Installatie
Afsluitventielen openen.
Meetmedium invoeren.
Minuszijde sluiten.
Compensatie plus- en minus-
zijde
Meetinstrument volledig met
meetmedium vullen en lucht
verwijderen.
Plus- en minuszijde scheiden.

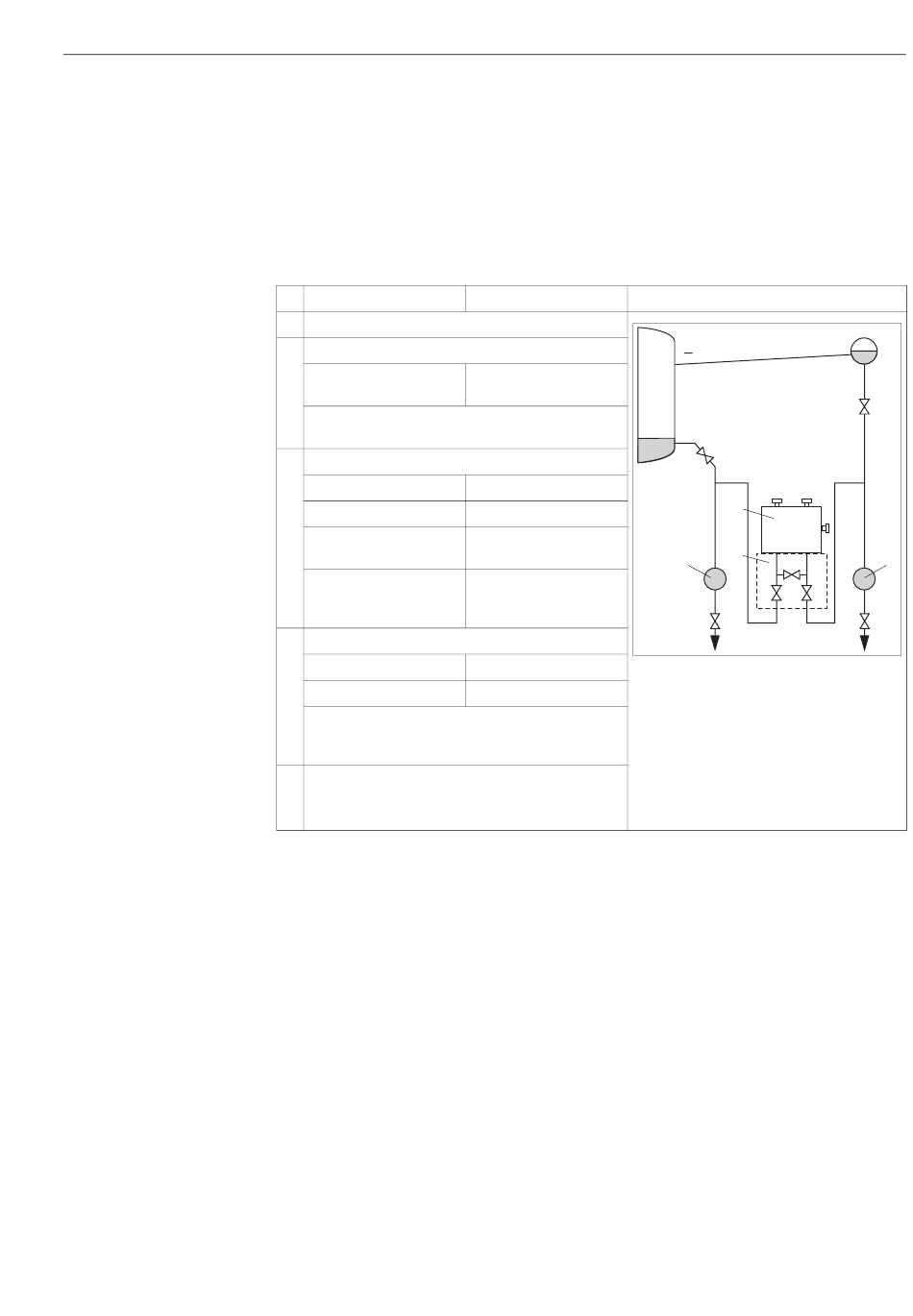

Afb. 38:
Minuszijde aansluiten.
I
II
III
1, 5
2, 4
3
6, 7
A, B
Inbedrijfname
+
A
6
7
I
+
–
II
III
3
2
4
1
P01-xMD7xxxx-11-xx-xx-xx-005
Gesloten tank met stoomdeken
Deltabar S, PMD70 en PMD75
Drievoudig ventielblok
Afscheider
Aftapventielen
Inlaatventiel
Compensatieventiel
Ontluchtingsventielen op de Deltabar S
Afsluitventielen
B
III
5
55
