Inbedrijfname
!
54
Gesloten tank
Opmerking!
• Alle Deltabar S-versies zijn geschikt voor niveaumetingen in gesloten tanks..
• FMD76 en FMD77: na het openen van een eventueel aanwezig afsluitventiel is het instrument
direct gereed voor inregeling.
• FMD78: het instrument is direct gereed voor inregeling.
• PMD70 en PMD75: voordat u het instrument inregelt, moeten de werkdrukleidingen worden
gereinigd en met meetmedium zijn gevuld. Zie volgende tabel.
Ventielen
1
Tank tot boven het onderste aftappunt vullen.
2
Meetinrichting met meetmedium vullen.
3 sluiten.
A en B openen.
3
Pluszijde ontluchten (evt. minuszijde aftappen).
2 en 4 openen.
6 en 7 kort openen, daarna
weer sluiten.
4
Meetsysteem op meetbedrijf instellen.
Nu zijn:
– 3, 6 en 7 gesloten.
– 2, 4, A en B open.
5
Inregeling uitvoeren.
ä 56, Hoofdst. 6.5.2.
Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
Betekenis
Installatie
Plus- en minuszijde scheiden.
Afsluitventielen openen.
Medium in pluszijde vullen.
Pluszijde volledig met meet-
medium vullen en lucht ver-
wijderen.

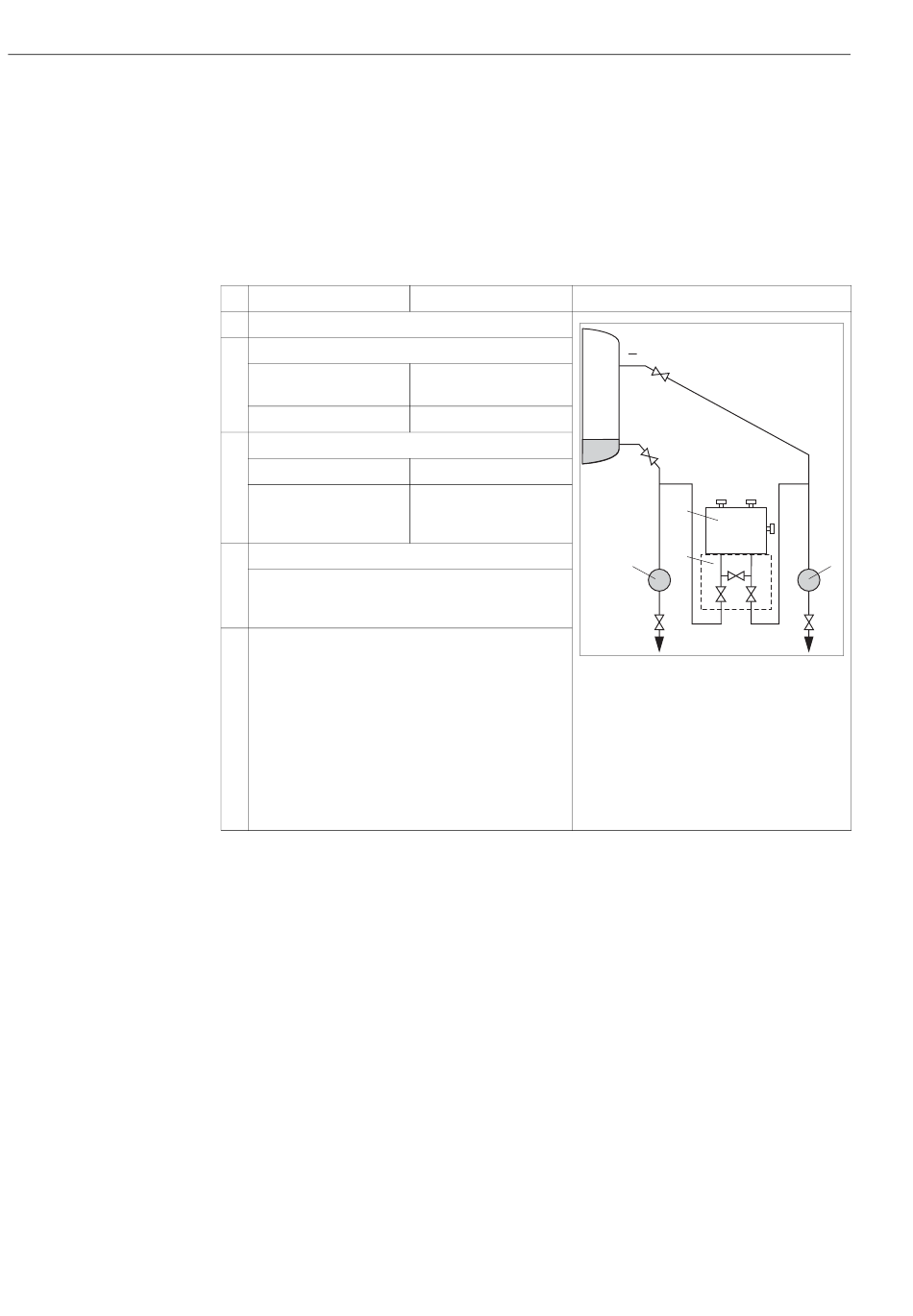

Afb. 37:
I
II
III
1, 2
2, 4
3
6, 7
A, B
B
+
A
6
7
I
+
–
II
III
3
2
4
1
P01-xMD7xxxx-11-xx-xx-xx-004
Gesloten tank
Deltabar S, PMD70 en PMD75
Drievoudig ventielblok
Afscheider
Aftapventielen
Inlaatventiel
Compensatieventiel
Ontluchtingsventiel op de Deltabar S
Afsluitventiel
Endress+Hauser
III
5
