Montage
18

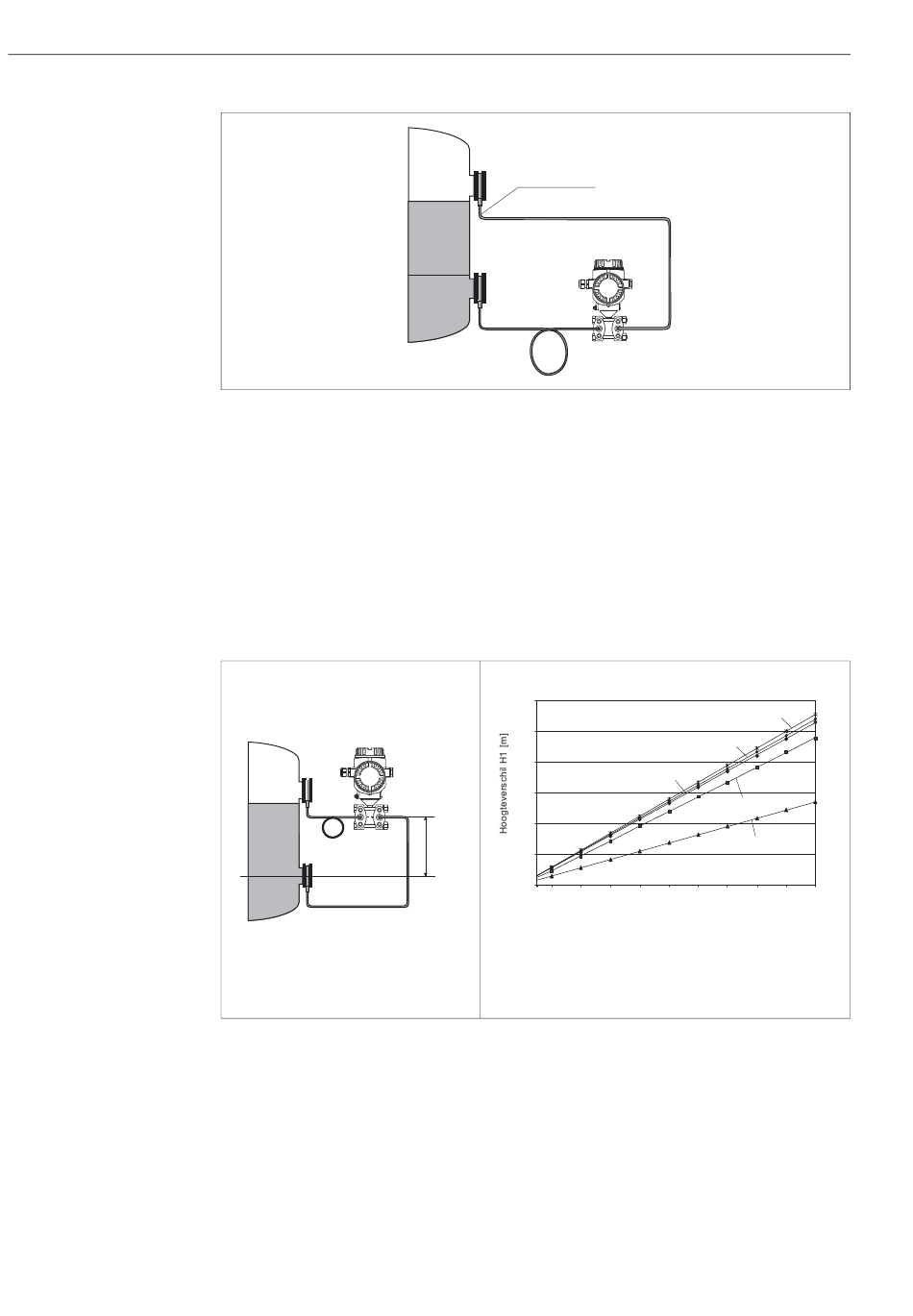

Afb. 18:
Montage Deltabar S, FMD78 met voorzetmembraan en capillairen, aanbevolen montage bij vacuümtoepassing:
druktransmitter onder het onderste voorzetmembraan monteren!
Vacuümtoepassing (FMD78)
Bij toepassingen onder vacuüm adviseert Endress+Hauser, de druktransmitter onder het onderste
voorzetmembraan te monteren. Hierdoor wordt een vacuümbelasting van het voorzetmembraan
vanwege de vulolie in de capillairen voorkomen.
Bij montage van de druktransmitter boven het onderste voorzetmembraan mag het maximale hoog-
teverschil H1 conform de afbeelding linksonder niet worden overschreden. Het maximale hoogte-
verschil is afhankelijk van de dichtheid van de vulolie en de laagste druk, die aan het voorzetmem-
braan aan de pluszijde mag optreden (lege tank), zie afbeelding rechtsonder.
–
–
+
+
P01-FMD7xxxx-11-xx-xx-xx-001
Afb. 19:
Montage boven het onderste
voorzetmembraan
Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
–
≥ 100 mm
+
12.0
10.0
8.0
6.0
4.0
H1
2.0
0.0
50 100
200
Afb. 20:
Diagram maximale montagehoogte boven het onderste
voorzetmembraan bij vacuümtoepassingen afhankelijk
van de druk aan het voorzetmembraan aan de pluszijde
+ –
P01-FMD78xxx-11-xx-xx-xx-005
Lagetemperatuurolie
Plantaardige olie
Siliconen olie
Hogetemperatuur-
olie
Inerte olie
300
400
500
600
700
800
Druk, voorzetmembraan pluszijde [mbar abs ]
P01-FMD7xxxx-05-xx-xx-xx-002
Endress+Hauser
900 1000
