Demontage
Bovenste ventielschotel uitbouwen

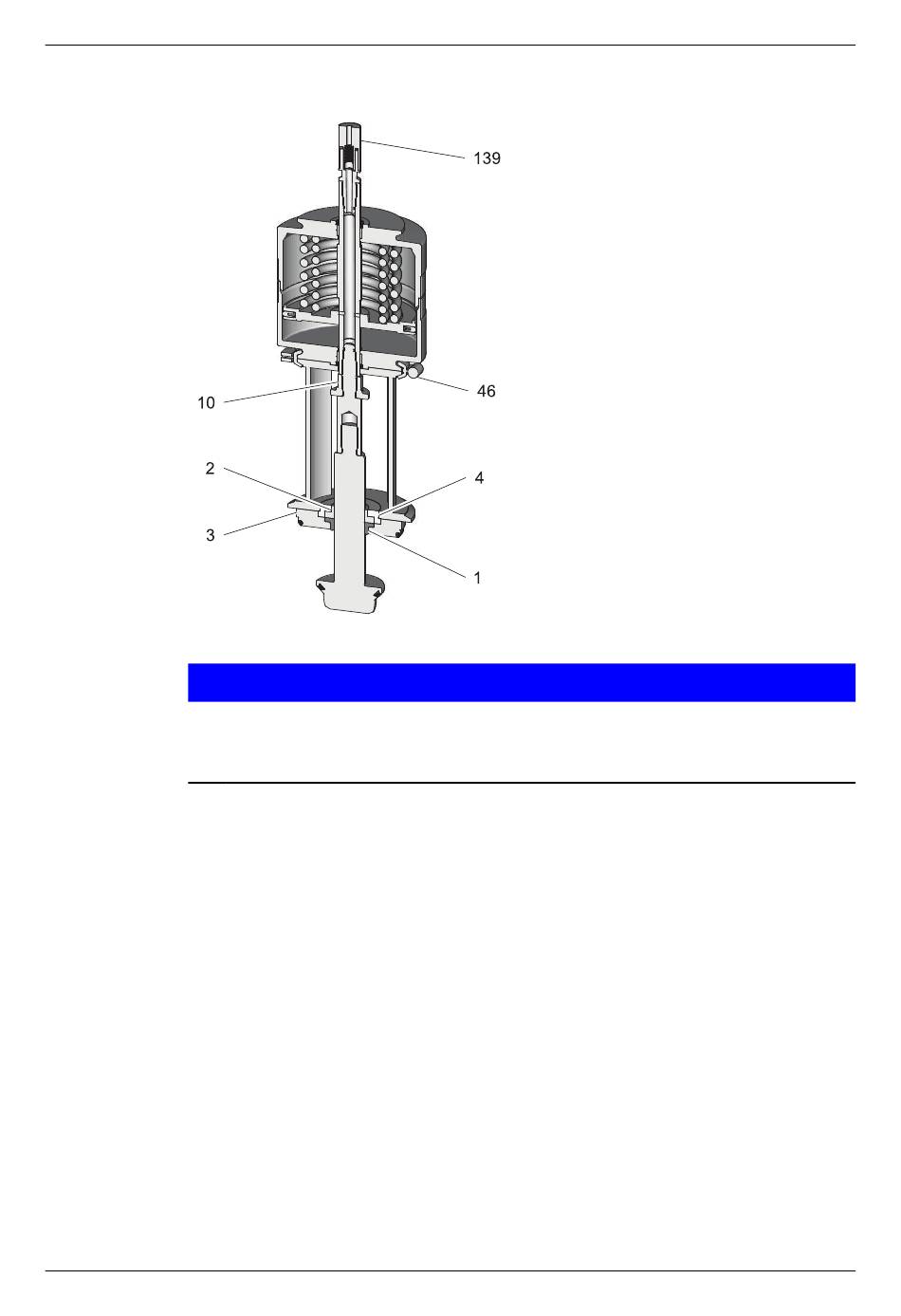

Afb.36
Voer de volgende stappen uit:
1.
2.
3.
4.
5.
6.
7.
8.
60
Aandacht
Gevoelige ventielonderdelen.
Schade aan ventieldelen.
► Bescherm de ventielonderdelen tegen slagen of stoten.
Schakelstang (139) uitdraaien.
Klemverbinding (46) losmaken, maar niet afnemen.
Moersleutel op de afstandsmoer (10) zetten, met een bandsleutel aandrijving
draaien en ventielschotel losdraaien.
Ventielschotel met lagerschijf (4), lager (1), afdichtring (2) en afdichtingsschijf
(3) uitdraaien.
Afstandsmoer (10) van ventielschotel met twee moersleutels losschroeven.
Lagerschijf (4) met lager en afdichtingsschijf (3) met afdichtring van
ventielschotel afstropen.
! Lagerschijf (4) en afdichtingsschijf (3) mogen niet tegen de schacht van
de ventielschotel slaan. Daardoor kan het afdichtingsvlak worden
beschadigd.
Klemverbinding (46) tussen lantaarn en aandrijving afnemen.
Lantaarn afnemen.
