Instelling
1.
Het instellen van de tweetrapsbranderregeling mag
uitsluitend gebeuren door een door Reznor erkende
installateur.
2.
De instelling moet altijd eerst gebeuren op hoogvuur
aangezien
de
laagvuurinstelling beïnvloedt.
3.
Stel de maximum branderdruk nooit hoger in dan het
vermelde regelbereik (20 of 37mbar).
4.
Instellen branderdruk bij hoogvuur:
a) drukmeter aansluiten op branderdrukmeetnippel
b) thermostaat instellen op maximum en wachten tot
branderdruk aangegeven wordt op de drukmeter.
c) kapje verwijderen (zie fig. 16).
d) met een schroevendraaier van 10mm of een
inbussleutel nr. 6 de bovenste instelschroef draaien :
in
wijzerzin
voor
tegenwijzerzin voor lagere branderdruk.
e) na instelling het toestel meerdere malen in- en
uitschakelen en branderdruk opnieuw controleren.
Hoogvuur is ingesteld op maximale druk.
regelschroef niet maximaal indraaien of blokkeren,
maar zover instellen tot de drukverhoging niet meer
toeneemt.
5.
Instellen branderdruk laagvuur:
a) de elektrische aansluiting van de hoog/laag
spoel verwijderen;
b) thermostaat instellen op maximum en wachten;
c) met een schroevendraaier van 3.5mm de
instelschroef voor laagvuur draaien : in
wijzerzin
voor
tegenwijzerzin voor lagere branderdruk;
d)
elektrische
aansluiting
aanbrengen;
1110RHC8DJL_RJL_BENL/NLNL
hoogvuurinstelling
hogere
branderdruk
–
hogere
branderdruk,
op
spoel
opnieuw
e) branderdruk hoogvuur opnieuw controleren en
indien nodig, instelling herhalen vanaf 4d;
6.
Afschermkap terugplaatsen.
Onderhoud
Het is noodzakelijk de hoogvuur- en laagvuur branderdruk
de
jaarlijks te controleren en bij te stellen indien nodig.

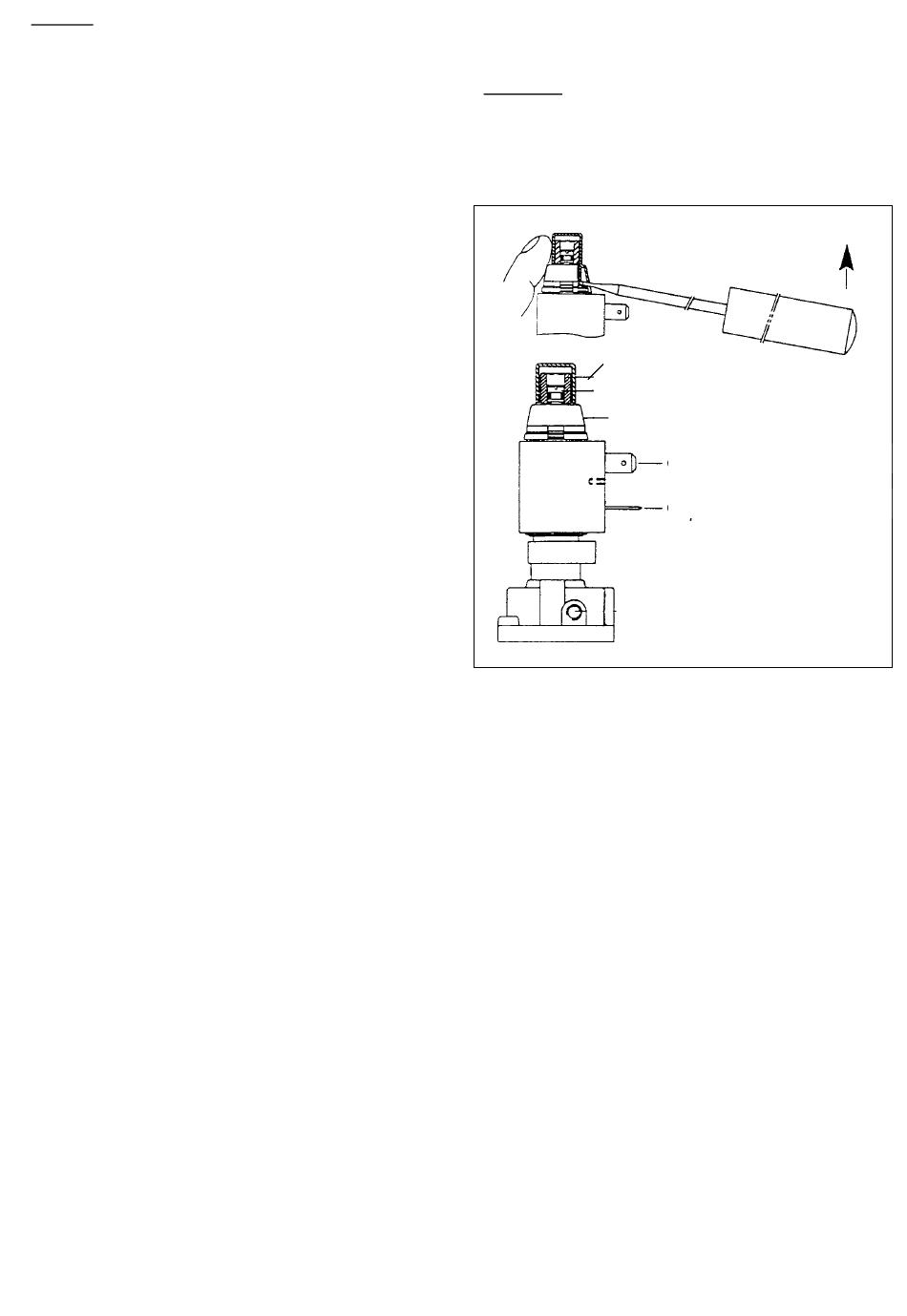

Figuur 15: V 4336A Tweetrapsregelkop
in
De
in
Instelschroef voor lage druk
Instelschroef voor hoge druk
Kap
6,3 mm AMP aansluitklemmen
6,3 mm AMP aardingsklem
