Reznor

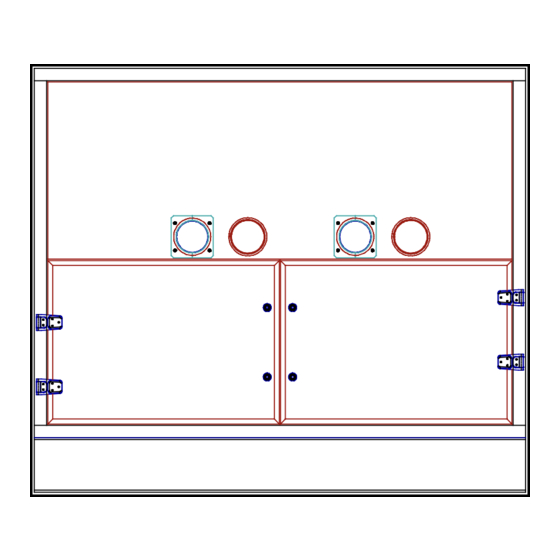

GASGESTOOKTE LUCHTVERWARMERS TYPE EURO-T
RA 16 - 20 - 24
GELIEVE DIT DOCUMENT EERST AANDACHTIG DOOR TE LEZEN ALVORENS MET DE
INSTALLATIE TE BEGINNEN. LAAT HET NA HET INSTALLEREN BIJ DE GEBRUIKER
®
toegepast in
RA-TOESTELLEN
Dir. CE 90/396/EEG G.A.D.
Dir. CE 89/336/EEG E.M.C.
Dir. CE 73/23/EEG L.V.D.
NOx-nr. AQ 072
INSTALLATIE
INBEDRIJFSTELLING
GEBRUIKERSINSTRUKTIES
Voldoet aan:
SERVICE
0109RAETNLNL
RA 30 - 36 - 48
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Reznor EURO-T
Samenvatting van Inhoud voor Reznor EURO-T
- Pagina 1 ® Reznor 0109RAETNLNL GASGESTOOKTE LUCHTVERWARMERS TYPE EURO-T toegepast in RA-TOESTELLEN RA 30 - 36 - 48 RA 16 - 20 - 24 Voldoet aan: Dir. CE 90/396/EEG G.A.D. Dir. CE 89/336/EEG E.M.C. Dir. CE 73/23/EEG L.V.D. NOx-nr. AQ 072 INSTALLATIE...
-
Pagina 2: Inhoudsopgave
INDEX Blz. 1. Algemeen 2. Technische gegevens 3. Luchttoevoer en afvoer verbrandingsgassen 4. Gasaansluiting 5. Elektrische aansluiting 6. Inbedrijfstelling en werking 7. Instellen tweetraps branderregeling 8. Onderhoud 9. Storingen 10. Onderdelenlijst 11. Ombouw naar andere gassoort 12. Gebruikersinstrukties Indien bij het toestel opties werden besteld, dienen de afzonderlijke instrukties voor deze opties geraadpleegd te worden. -
Pagina 3: Technische Gegevens
8,42 φ 3/4" BSP Gasaansluiting Totaal opgenomen vermogen 0,15 kW Toestelgewicht EURO-T Alle panelen bevestigd. Aardgas G25, calorische waarde 9,01 kWh/m op bovenwaarde (15°C, 1013 mbar) Propaan G31, calorische waarde 14,0 kWh/kg op bovenwaarde Butaan G30, calorische waarde 13,7 kWh/kg op bovenwaarde... -
Pagina 4: Luchttoevoer En Verbrandingsgasafvoer
3. LUCHTTOEVOER EN VERBRANDINGSGASAFVOER INSTALLATIE KLASSE TYPE Figuur 1 : Systemen voor toevoer verbrandingslucht en afvoer verbrandingsgassen Mugro type 2000 of Burfix type 100 of 130 Wanneer er gebruik wordt gemaakt van een Derhalve is elke afwijking hierop een inbreuk concentrische dak- of muurdoorvoer, dan op de CE voorschriften. -
Pagina 5: Installatie Klasse Type
INSTALLATIE KLASSE TYPE TOESTEL Figuur 2 : Systemen voor toevoer verbrandingslucht en afvoer verbrandingsgassen Als het toestel wordt geïnstalleerd als een Daarbij moet rekening gehouden worden met type B22, d.w.z. dat de verbrandingslucht uit functioneren andere ventilatie- de te verwarmen ruimte wordt aangezogen, systemen. -
Pagina 6: Gasaansluiting
4. GASAANSLUITING Aansluiting op de gasleiding mag uitsluitend Het plaatsen van een gasfilter en het reinigen door gekwalificeerde personen gebeuren en van de gasbuis met stikstof wordt ten zeerste moet in overeenstemming zijn met alle van aanbevolen. toepassing zijnde reglementeringen. De volledige gasinstallatie moet op lekdicht- Controleer dat de gascategorie in overeen- heid worden gecontroleerd, in overeenstem-... -
Pagina 7: Elektrische Aansluiting
(niet EURO-T J). toepassing zijnde reglementeringen. In verband met de luchtdichtheid van het Controleer dat de elektrische specificaties in... - Pagina 8 WERKING automatisch weer in na afkoeling en de Door het schakelen van externe regelappara- ontsteekcyclus start opnieuw. De tweede tuur wordt een elektrisch circuit tot stand veiligheid (LC3), hogere gebracht en de rookgasventilator zal starten. temperatuur is afgesteld, schakelt zichzelf en Zodra er voldoende onderdruk is (gecontro- de brander uit.
-
Pagina 9: Instellen Tweetraps Branderregeling
Figuur 4 : Volgorde van het inkomen van de verwarmingssecties bij meertrapsregeling 7. INSTELLEN TWEETRAPS BRANDERREGELING (OPTIE) Een toestel met de optie 'tweetraps branderregeling' is uitgerust met een Honeywell ventiel VR4601P/B, dat bestaat uit het ventiel VR4601A/B en de tweestaps regelkop V4336A. Het regelbereik voor aardgas is 3 - 20 mbar en voor propaan 4 - 37 mbar. - Pagina 10 Belangrijk! De instelling van de branderdruk voor laagvuur mag nooit lager zijn dan 50% van de belasting, ter voorkoming van condens en corrosie BRANDERDRUK EN GASVERBRUIK EURO-T 2576 2596 Hoge brander- aardgas G25 mbar...
-
Pagina 11: Onderhoud
8. ONDERHOUD Met het oog op de veiligheid is het ten onderhoudswerken. stelligste af te raden werkzaamheden aan het Het is ten zeerste aanbevolen tenminste toestel uit te voeren bij regenweer. éénonderhoudsbeurt per jaar door te voeren. Alvorens aan een onderhoudsbeurt te begin- Afhankelijk van de omgeving waarin het nen, de gaskraan sluiten. - Pagina 12 VERWIJDEREN ROOKGASVENTILATOR Verwijder stof en vuil van de ventilator. Controleer motor en schoepenwiel. Gaskraan sluiten en spanning uitschakelen & Reinig het ventilatorhuis inwendig. vergrendelen nadat de luchttransportventilator Controleer bevestiging van ventilatormotor en is gestopt. schoepenwiel (de motor is zelfsmerend en be- Open servicedeuren &...
-
Pagina 13: Storingen
9. STORINGEN Brander ontsteekt niet Thermostaat te laag ingesteld of klok niet juist; geen spanning op aansluitklemmen 2 en 5. Zekering (F3) doorgebrand; geen spanning op aansluitklem 2 en veiligheidsthermostaat LC3. Slangetje van drukverschilschakelaar (S3) is niet luchtdicht of verstopt (condens). Defecte drukverschilschakelaar (S3);... -
Pagina 14: Onderdelenlijst
Defecte maximaalthermostaat (LC1). Luchttransportventilator stopt onmiddellijk nadat de brander is uitgeschakeld. Defecte ventilatorthermostaat (FC). Defecte motorstarter. Slechte instelling thermisch relais motorstarter; reset en motorstroom controleren. Luchttransportventilator start niet Geen spanning op aansluitklemmen 2 en 11. Defecte ventilatorthermostaat (FC). Defecte motor of condensator. Thermisch contact van de motor schakelt. -
Pagina 15: Ombouw Naar Andere Gassoort
GASGEDEELTE OMSCHRIJVING ONDERDEELNR. REF. FABR. TOEPASSING Gasklep eentraps 03 25136 Honeywell VR4601AB alle Gasklep tweetraps 03 35136 Honeywell VR4601PB optie 2-traps DIVERSE OMSCHRIJVING ONDERDEELNR. REF. FABR. TOEPASSING Schoepenwiel rookgasventilator 02 25730 alle 11. OMBOUW NAAR ANDERE GASSOORT Dit toestel is gebouwd voor aardgas, propaan of Voor propaan hiervoor de drukregelaar maximaal butaan en wordt geleverd voor de gassoort, opgege- indraaien. -
Pagina 16: Gebruikersinstrukties
12. GEBRUIKERSINSTRUKTIES WERKING Onder de warmtewisselaar wordt gas verbrand BEDRIJF STELLEN d.m.v. een atmosferische brander. De gasbrander LUCHTVERWARMER: wordt gestuurd door een dubbele gasklep via een elektronische branderautomaat die wordt aange- Open de gastoevoerkraan. stuurd door een externe sturing, b.v. ruimte- Schakel de elektrische voeding in.
