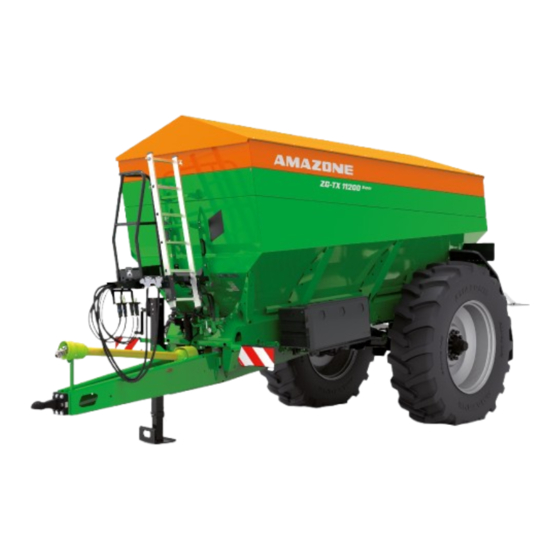

- Pagina 1 Originele bedieningshandleiding ISOBUS-software ZG-TX Deze bedieningshandleiding is geldig vanaf softwareversie NW371-E SmartLearning www.amazone.de...
-
Pagina 3: Inhoudsopgave
Profielen beheren Profielen instellen 8.2.1 ISOBUS configureren 6 Basisbediening 8.2.2 Multifunctioneel display veranderen Tussen veldmenu en instellingen 8.2.3 Vrije toetsindeling veranderen schakelen 8.2.4 Alarmgrens voor vulpeil bak invoeren 27 Naar voorgaand menu wisselen MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 4 Werkverlichting gebruiken 20.1 Tevens geldende documenten 14.3 Section Control gebruiken 14.4 Afgifte starten 21 Indexen 14.5 Eenzijdig strooien 14.6 Afgifte aanpassen 21.1 Index 14.7 Deelbreedten schakelen 14.8 Grensstrooien uitvoeren 14.9 Stuuras gebruiken MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 5: Over Deze Bedieningshandleiding
2. Lees voor de werkzaamheden bovendien de betreffende paragrafen van de bedieningshandleiding door en neem deze in acht. 3. Bedieningshandleiding bewaren en onder handbereik houden. 4. Bedieningshandleiding aan de volgende gebruiker doorgeven. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 6: Gebruikte Beschrijvingen
Verwijst naar een gevaar met laag risico op lichte of gemiddelde lichamelijke letsels. 1.3.2 Verdere aanwijzingen CMS-T-00002416-A.1 BELANGRIJK Wijst op een risico voor machineschade. INSTRUCTIE MILIEUBESCHERMING Wijst op een risico voor milieuschade. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 7: Handelingsinstructies
Voorbeeld: 1. Bedieningsinstructie 1 Reactie op handelingsinstructie 1 2. Bedieningsinstructie 2 1.3.3.3 Alternatieve handelingsinstructies CMS-T-00000110-B.1 Alternatieve handelingsinstructies worden ingeleid met het woord "of". Voorbeeld: 1. Bedieningsinstructie 1 alternatieve handelingsinstructie 2. Bedieningsinstructie 2 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 8: Handelingsinstructies Met Slechts Één Handeling
Opsommingen zonder dwingende volgorde worden weergegeven met opsommingstekens. Voorbeeld: Punt 1 Punt 2 1.3.5 Positienummers in afbeeldingen CMS-T-000023-B.1 Een omkaderd getal, bijvoorbeeld een 1 , verwijst naar een positienummer op een afbeelding ernaast. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 9: Richtingsspecificaties
Uw suggesties helpen ons onze Technische Redaktion documenten nog gebruikersvriendelijker te maken. Postfach 51 Stuur ons uw opmerkingen per brief, fax of e-mail. D-49202 Hasbergen Fax: +49 (0) 5405 501-234 E-Mail: tr.feedback@amazone.de CMS-I-00000638 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 10: Isobus-Voorwaarden
Task Controller Section Control: Generation 1 Booms: 1 Aantal deelbreedten: 1 CMS-I-00007474 Task Controller geo-based: Generation 1 Aantal Control Channel: 1 CMS-I-00007475 Task Controller basic: Generation 1 CMS-I-00007476 Auxiliary Control new: Generation 1 CMS-I-00007473 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 11: Geadviseerde Isobus-Voorwaarden
Tot 126 secties met segmentverdelerkop met retour en afzonderlijke rijschakeling Task Controller geo-based: Generation 1 Aantal Control Channel: aantal producten overeenkomstig de machine-uitrusting CMS-I-00007475 Task Controller basic: Generation 1 CMS-I-00007476 Auxiliary Control new: Generation 1 CMS-I-00007473 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 12: Functie-Overzicht
3 | Functie-overzicht Functie-overzicht CMS-T-00009980-A.1 Met de ISOBUS-software wordt de aanhangstrooier ZG-TX bediend. De ISOBUS-software kan met een ISOBUS-bedieningsterminal worden weergegeven en bediend. De ISOBUS-software bevat de volgende functies: Meststof strooien starten en stoppen Kalibratiefactor voor nauwkeurige bemesting bepalen De omvangrijke kunstmeststrooifuncties beheren... -
Pagina 13: Overzicht Gebruikersinterface
Menu "Mobiele testbank" voor het controleren van Mobiele testbank Documen- tatie de dwarsverdeling Invoerveld voor gewenste afgiftehoeveelheid Producten kg/ha CMS-I-00006786 4.2 Menu Instellingen CMS-T-00009909-A.1 De gebruikersinterface is onderverdeeld in het "Veldmenu" en het menu "Instellingen". MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 14 Menu "Profielen" dient voor het aanmaken van individuele bedieningsprofielen. Producten Service Menu "Producten" dient voor het invoeren van productspecifieke gegevens. Kalibreren Menu "Kalibreren" dient voor het bepalen van de kalibratiefactor voor een correcte CMS-I-00006788 afgiftehoeveelheid. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 15: Overzicht Werkmenu
Status deelbreedten links Status Section Control Weergave extra functies Statusbalk Tankinhoud 10 Dubbele schuif voor meststof of monoschuif voor Afgifte rechts kalk 11 Strooischijftoerental rechts 12 Status deelbreedten rechts 13 Weergave bandsnelheid 14 Knoppenbalk MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 16: Basisbediening
6.2 Naar voorgaand menu wisselen CMS-T-00000805-C.1 In de knoppenbalk kiezen. 6.3 Menu's en knoppenbalk doorbladeren CMS-T-00000806-B.1 Om in menu's in de instellingen te bladeren, Kies Om door de knoppenbalk te bladeren, Kies MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 17: Machine Instellen
Na een herstart van de machine wordt de gesimuleerde snelheid op 0 km/h ingesteld. 1. In het menu "Instellingen" "Machine" > "Snelheid" kiezen. 2. Onder "Bron" "Gesimuleerd" kiezen. 3. Onder "Gesimuleerde snelheid" de gewenste snelheid invoeren. CMS-I-00000623 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 18: Snelheidssignaal Van De Tractor Instellen
2. Onder "Bron" "Machine" kiezen. 3. Onder "Sensorimpulsen" de impulsen per 100 m invoeren. SNELHEID Bron Wiel (tractor) "Impulsen leren" kiezen. Sensorimpulsen Imp./100m Impulsen leren CMS-I-00000622 7.1.3.2 Impulsen per 100 m leren CMS-T-00009912-B.1 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 19 Gereden impulsen Opgeslagen impulsen CMS-I-00006797 5. Machine in werkstand zetten. 6. Naar eindpunt rijden. IMPULSEN LEREN "Gereden inpulsen" worden geteld. Uitgemeten traject afrijden! verder. Gereden impulsen Opgeslagen impulsen CMS-I-00006799 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 20: Strooier Ombouwen
1. In het menu "Instellingen" "Machine" > "Strooier ombouwen" kiezen. 2. "Ombouw op kalk" kiezen. 3. Sluispositie ombouwen. Inleidsysteem op parkeerstand zetten. AutoTS op parkeerpositie zetten. 6. Inleidsysteem demonteren. 7. Strooischijven vervangen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 21: Strooi-Inrichting Ombouwen Voor Het Strooien Van Meststof
1. In het menu "Instellingen" "Machine" > "Strooier ombouwen" kiezen. 2. "Ombouw op meststof" kiezen. 3. Sluispositie ombouwen. 4. Inleidsysteem monteren. 5. Strooischijven vervangen. 6. Zeefroosters in de bak monteren. Volledige ombouw bevestigen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 22: Geometriegegevens Invoeren
Hellingtegensturing "automatisch" kiezen voor automatisch sturen tegen de helling. Versterkingsfactor 4. Versterkingsfactor hellingtegensturing invoeren hellingtegensturing voor automatisch sturen tegen de helling. Standaardwaarde: 5 Automatische achteruitrijherkenning 5. Automatische achteruitrijherkenning activeren of deactiveren. CMS-I-00009824 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 23: Besturing Autotrail Kalibreren
Tractor en machine beveiligen tegen ongewenst wegrollen. 5. Stuurcilinder meten. Hydraulische cilinders moeten dezelfde lengte hebben. 6. Indien nodig middenpositie bijstellen en weer controleren. CMS-I-00009820 verder. Machine en tractor tegelijkertijd maximaal naar rechts insturen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 24: Giersensor Kalibreren
Hellinghoek Waarden opslaan Giersensor Waarden verwerpen. CMS-I-00009821 7.7 Niveau-indicatie tarreren CMS-T-00015175-B.1 Bij het tarreren wordt een weegwaarde voor de lege bak opgeslagen. Na montage van accessoires moet de niveau- indicatie getarreerd worden. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 25: Kalibratiemethode Voor Het Strooigoed Kiezen
CMS-T-00013440-B.1 De bandnaloopafstand is de afstand die de transportband voor de voordosering wordt aangedreven. 1. In het menu "Instellingen" "Machine" oproepen. Bandnalooptraject 2. Onder "Bandnaloopafstand" de gewenste waarde in cm invoeren. CMS-I-00008414 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 26: Omschakelen Tussen Dagmodus En Nachtmodus
7 | Machine instellen Omschakelen tussen dagmodus en nachtmodus 7.10 Omschakelen tussen dagmodus en nachtmodus CMS-T-00008044-A.1 Om de weergave om te schakelen van dagmodus op nachtmodus en omgekeerd, Kies MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 27: Profielen Gebruiken
Multifunctioneel display Vrije toetsbezetting Leegniveau CMS-I-00007151 Om een profiel te activeren, te hernoemen, op de standaardwaarde te zetten of te wissen, het gewenste profiel kiezen in de lijst. Nieuw profiel is aangemaakt. CMS-I-00007369 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 28: Profielen Instellen
CMS-I-00007152 Profiel wissen. Profiel mag niet actief zijn. 8.2 Profielen instellen CMS-T-00009873-B.1 8.2.1 ISOBUS configureren CMS-T-00009875-A.1 1. In het menu "Instellingen" "Profiel" > "ISOBUS" kiezen. ISOBUS Terminal kiezen In- en uitschakelvertraging CMS-I-00007156 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 29: Multifunctioneel Display Veranderen
Als bij de toegang tot een bewerkt oppervlak onbewerkte oppervlakken ontstaan: "Uitschakeltijd" verkorten. 8.2.2 Multifunctioneel display veranderen CMS-T-00009876-A.1 Op de multifunctionele display kunnen in het werkmenu 4 verschillende waarden worden getoond. De volgende tabel bevat alle beschikbare waarden. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 30: Vrije Toetsindeling Veranderen
3. Gewenste waarde uit de lijst kiezen. Snelheid Oppervlak 4. Selectie bevestigen. Hoeveelheid Restfläche CMS-I-00007236 8.2.3 Vrije toetsindeling veranderen CMS-T-00009874-A.1 Met de vrije toetsindeling kan de bezetting van de knoppen in het werkmenu worden veranderd. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 31: Alarmgrens Voor Vulpeil Bak Invoeren
1. In het menu "Instellingen" "Profiel" > "Leegstand" kiezen. Om gewaarschuwd te worden als de bak leeg is: LEEGNIVEAU "melding bij lege tank " aankruisen. Melding bij lege bak 3. "Niveau alarmgrens"instellen. Niveau- alarmgrens CMS-I-00007238 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 32: Stapbreedte Voor Het Wijzigen Van De Doelhoeveelheid Invoeren
8 | Profielen gebruiken Profielen instellen 8.2.5 Stapbreedte voor het wijzigen van de doelhoeveelheid invoeren CMS-T-00015205-A.1 1. In het menu "Instellingen" "Profiel" > "Hoeveelheidsregeling" kiezen. HOEVEELHEIDSREGELING 2. Hoeveelheidsstap invoeren in %. Stappen CMS-I-00009839 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 33: Productgegevens Gebruiken
Teleskoptyp Randstreuen CMS-I-00007240 Om een product te kiezen, te hernoemen, op de standaardwaarden te zetten of te wissen: Gewenst product uit de lijst kiezen PRODUKT 1 / 1 Nieuw product aanleggen. CMS-I-00007239 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 34: Productgegevens Invoeren
Streuwerk 4. Onder "Telescooptype" de telescoop van de strooischoepen voor het grensstrooien kiezen. Teleskoptyp 5. Onder "Randstrooien" de telescoopinstelling, het Randstreuen doeltoerental en de afgiftereductie voor de grenszijde invoeren. CMS-I-00007240 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 35 9. Onder "Werprichting" de waarde voor de werprichting uit de strooitabel invoeren. Werprichting CMS-I-00007287 10. Onder "Werkbreedte" de gewenste werkbreedte invoeren. PRODUKT - Produkt 11. Onder "strooigoed" Meststof of Speciaal strooigoed kiezen. 24.0 Arbeitsbreite Dünger Streugut CMS-I-00007288 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 36: Strooigoedbak Vullen
Voer de bijgevulde hoeveelheid in! Bij lege bak de resthoeveelheid op 0 Bijgevulde zetten. hoeveelheid Resthoev. 4. Strooigoedbak vullen. Nieuwe niveau 5. Bijgevulde hoeveelheid invoeren. Het nieuwe niveau wordt getoond. Nieuw niveau bevestigen. CMS-I-00007293 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 37: Strooigoedbak Met Weegtechniek Vullen
1.000 kg onder doelniveau: strooivakverlichting knippert langzaam. CMS-I-00007293 200 kg onder doelniveau: strooivakverlichting knippert snel. Als de strooivakverlichting permanent brandt: Vullen beëindigen. Het nieuwe niveau wordt getoond. Nieuw niveau bevestigen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 38: Afgifte Invoeren
11 | Afgifte invoeren Afgifte invoeren CMS-T-00009919-A.1 In het "Veldmenu" de gewenste afgifte voor het gekozen product invoeren. VELDMENU kg/ha CMS-I-00007295 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 39: Kalibratiefactor Bepalen Voor Het Strooigoed
12.2 Kalibratiefactor voor meststof handmatig bepalen CMS-T-00009922-C.1 VOORWAARDEN Aftakas uitgeschakeld Meststofstrooi-inrichting is gemonteerd en in ISOBUS ingesteld 1. De gebruiksaanwijzing van de machine in acht nemen. 2. In het menu "Instellingen" "Kalibreren" kiezen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 40 Voordosering starten voor een Schuif openen en bandbodem bedienen om deze met kunstmest te vullen gelijkmatige meststofstroom bij de kalibratie. Zodra voldoende voorgedoseerd is: Bandbodem stoppen. CMS-I-00007300 14. Opvangbak legen en terugplaatsen. verder. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 41: Kalibratiefactor Voor Kalk Handmatig Bepalen
12.3 Kalibratiefactor voor kalk handmatig bepalen CMS-T-00015207-A.1 VOORWAARDEN Aftakas uitgeschakeld Kalkstrooi-inrichting is gemonteerd en in ISOBUS ingesteld 1. De gebruiksaanwijzing van de machine in acht nemen. 2. In het menu "Instellingen" "Kalibreren" kiezen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 42 Uitgestrooide hoeveelheid en kalibratietijd worden weergegeven. Opgevangen hoeveelheid invoeren. Zodra ongeveer 500 kg uitgestrooid is: Kalibratie beëindigen. 15. Uitgestrooide hoeveelheid wegen. 16. Gewicht van de uitgestrooide hoeveelheid Opgevangen hoeveelheid invoeren. Verder. CMS-I-00009849 Nieuwe kalibratiefactor wordt weergegeven. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 43 Kalibratiefactor voor kalk handmatig bepalen Kalibratiefactor opslaan. CALIBRATION Om de kalibratiefactor te optimaliseren: Calibration factor 1.00 Kalibratiefactor opslaan. kalibratie herhalen. CMS-I-00007298 Kalibratie verwerpen. 19. Machine weer gebruiksklaar maken. 20. Afgegeven hoeveelheid weer in de bak doen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 44: Dwarsverdeling Optimaliseren
CMS-I-00007312 3. In het veldmenu "Mobiele testbank" kiezen. 4. De meststof opvangen zoals beschreven in de MOBIELE TESTBANK bedieningshandleiding "Mobiele testbank" en in de maatbeker gieten. Testschalen als volgt positioneren Verder. CMS-I-00007311 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 45 Mobiele testbank met 8 schalen gebruiken 6. Meetwaarden I en II invoeren. Verder. MOBILER PRÜFSTAND Werte aus dem Messbecher eingeben CMS-I-00007314 Aangepaste instellingen overnemen MOBIELE TESTBANK verwerpen. De volgende instellingen aanpassen Toerental Inleidsysteem- positie Instellingen overnemen? CMS-I-00007313 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 46: Mobiele Testbank Met 16 Schalen Gebruiken
CMS-I-00007317 3. In het veldmenu "Mobiele testbank" kiezen. 4. De meststof opvangen zoals beschreven in de MOBIELE TESTBANK bedieningshandleiding "Mobiele testbank" en in de maatbeker gieten. Testschalen als volgt positioneren Verder. CMS-I-00007316 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 47 Mobiele testbank met 16 schalen gebruiken 6. Meetwaarden I tot IV invoeren. Verder. MOBILER PRÜFSTAND Werte aus dem Messbecher eingeben CMS-I-00007315 Aangepaste instellingen overnemen MOBIELE TESTBANK verwerpen. De volgende instellingen aanpassen Toerental Inleidsysteem- positie Instellingen overnemen? CMS-I-00007313 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 48: Werken
Als de strooischijfaandrijving onderbroken wordt, dan wordt de strooivakverlichting automatisch CMS-I-00007377 uitgeschakeld. 2. Met binnenverlichting van de bak inschakelen en uitschakelen. Het symbool in de statusbalk verdwijnt na het uitschakelen van de verlichting. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 49: Section Control Gebruiken
1 Afgifte starten. Als het uitschakelpunt volgens de strooitabel bereikt is: 2 Afgifte beëindigen. Wanneer het werk afgesloten is: de strooischijfaandrijving onderbreken. CMS-I-00007336 14.5 Eenzijdig strooien CMS-T-00009928-A.1 OPMERKING Niet voor het kalkstrooien MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 50: Afgifte Aanpassen
100 % Afgifte weer instellen op 100%. Afgifte aan één zijde aanpassen: 90 % 100 % OPMERKING kg/ha kg/ha kg/ha kg/ha Niet voor het kalkstrooien CMS-I-00007328 Afgifte links met de hoeveelheidsstap verhogen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 51: Deelbreedten Schakelen
Deelbreedten kunnen voor het werk worden voorgeselecteerd of tijdens het werk worden geschakeld. Uitgeschakelde deelbreedte vanaf links bijschakelen. Deelbreedte vanaf links uitschakelen. Uitgeschakelde deelbreedte vanaf rechts bijschakelen. Deelbreedte vanaf rechts uitschakelen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 52: Grensstrooien Uitvoeren
1. Grensstrooimethode kiezen. De LED van de knop brandt. Randstrooien Grensstrooien Slootstrooien 2. Grensstrooimethode uitvoeren. 3. Grensstrooimethode weer uitschakelen en terugkeren naar normaal strooien. CMS-I-00007345 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 53: Stuuras Gebruiken
Waarde 5 = standaardwaarde Waarde groter dan 5 = sterkere hellingtegensturing Waarde kleiner dan 5 = zwakkere hellingtegensturing CMS-I-00009852 VOORWAARDEN Automatische hellingtegensturing geactiveerd in het menu "Machine" > "Besturing" Automatische naloopfunctie inschakelen. Sterkere hellingtegensturing instellen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 54: Handmatige Hellingtegensturing Gebruiken
14.9.4 Besturing voor het rijden op de openbare weg blokkeren CMS-T-00015159-A.1 1. Schakel de strooischijfaandrijving uit. Besturing blokkeren. As wordt tijdens het rijden recht uitgelijnd. De besturing is geblokkeerd. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 55: Strooigoedbak Legen
1. In het veldmenu "Legen" kiezen. LEEGMAKEN Inleidsysteem op parkeerstand zetten. Voor leegmaken bandbodem bedienen Dubbele schuif openen. Bandbodem starten. bevestigen. Inleidsyst. in parkeerpositie Machine wordt geleegd. CMS-I-00007353 Zodra de strooigoedbak leeg is: Bandbodem stoppen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 56: Werkzaamheden Documenteren
In het "Veldmenu" "Documentatie" kiezen. In het menu bevindt zich een tabel met de waarden van de geactiveerde documentatie. De linker kolom toont de totaalwaarden, de rechterkolom toont de dagwaarden. Daggegevens wissen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 57: Documentatie Beheren
DOKUMENTATION nieuwe documentatie aanmaken. CMS-I-00007359 Om een documentatie te hernoemen: "Documentatie" activeren. Annuleren en terug naar de documentatielijst. DOCUMENTATIE Documentatie bevestigen. Documentatie wissen. Documentatie mag niet actief zijn. CMS-I-00007360 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 58: Storingen Oplossen
Een alarm wordt met een permanent akoestisch waarschuwingssignaal gesignaleerd. Wanneer een foutmelding in het display verschijnt, het werk direct onderbreken. Om voorstellen voor het oplossen van de foutcode te krijgen, zie "Storingen oplossen". MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 59: Storingen Oplossen
F35040 Gekozen bron voor de Gekozen snelheidssignaal uit In het menu "Instellingen" snelheid niet aanwezig het menu "Bron" is niet "Bron" een beschikbaar aanwezig signaal of de "Gesimuleerde snelheid" kiezen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 60 F35058 Inleidsysteem rechts reageert Alhoewel de lineaire Blokkade van de niet aandrijving op het inleidsysteemverstelling rechter inleidsysteem verwijderen. ingeschakeld is, verandert de spanningswaarde van het wegmeetsysteem in deze aandrijving niet MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 61 Defecte weegcel vervangen. F35080 Strooischijven bij rijden op de De snelheid is hoger dan Strooischijven openbare weg uitschakelen 25 km/h en de strooischijven uitschakelen. draaien met meer dan 100 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 62 MEL021 kabel naar de lineaire voor het rechter inleidsysteem aandrijving repareren. is kleiner dan 2 mA of groter Defecte lineaire dan 22 mA aandrijving (EA355) vervangen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 63 0,5 V repareren. F35253 Wegmeetsysteem schuif Het signaal van het Beschadigingen of rechts uitgevallen (MEL002) wegmeetsysteem van de onderbrekingen van de rechter schuif is kleiner dan kabel naar de schuifmotor 0,5 V repareren. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 64 Beschadigingen of uitgevallen (MEL053) wegmeetsysteem van de onderbrekingen aan de lineaire aandrijving op de kabel naar de lineaire linker AutoTS transmissie is aandrijving repareren. lager dan 0,5 V Defecte lineaire aandrijving (EA460) vervangen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 65 Defecte weegcel vervangen. Om belading van de F35283 Bak is overladen De toegelaten belading machine te reduceren: van dit strooiermodel is overschreden. Strooigoed uit de bak verwijderen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 66 Snelheidssensor rechts Tijdens het kalibreren van Kabelboom controleren. controleren de impulsen van de Snelheidssensor rechts wieltoerentalsensoren heeft controleren. de rechter sensor geen impulsen en de linker sensor meer dan 100 impulsen geteld MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 67 Productgegevens in de Gegevens controleren en mySpreader-app beschikbaar mySpreader-app zijn indien nodig overnemen. geactualiseerd F35323 Ashoeksensor uitgevallen Het sensorsignaal ligt buiten Kabelboom controleren. het toegelaten bereik van 2 Ashoeksensor tot 22 mA. controleren. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 68 De foutmelding verschijnt vanaf 8 A stroom. F35334 Externe stroom op de uitgang Stroom is meetbaar aan de zie pagina 67 uitgang van de job-computer, hoewel de uitgang niet aangestuurd wordt MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 69 2 km/h en rechts hoger dan 8 km/h F35343 Wielsensor rechts BEL500 Wielsnelheid rechts is zie pagina 70 uitgevallen gedurende 20 seconden lager dan 2 km/h en links hoger dan 8 km/h MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 70 Inleidsysteem rechts MEL022 AutoTS MEL054 Bakverlichting EEL090 Strooivakverlichting EEL092 1. Stekkers en pins op de job-computer en het component controleren. 2. Kabelboom controleren op leidingbreuk. 3. In de melding vermeld onderdeel controleren. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 71 Strooivakverlichting EEL092 1. Kabelboom controleren. 2. In de melding vermeld onderdeel controleren. F35334 Externe stroom op de uitgang CMS-T-00015386-A.1 Eén of meerdere meldingen worden extra weergegeven: Schuif links MEL001 Schuif rechts MEL002 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 72 Eén of meerdere meldingen worden extra weergegeven: Bandbodem KHY060 Stuurventiel links KHY513 Stuurventiel rechts KHY515 Blokkeerventiel links KHY514 Blokkeerventiel rechts KHY516 1. Stekkers en pins op de job-computer en het component controleren. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 73 1. Kabelboom controleren. 2. In de melding vermeld onderdeel controleren. F35339 Externe stroom op de uitgang CMS-T-00015391-A.1 Eén of meerdere meldingen worden extra weergegeven: Bandbodem KHY060 Stuurventiel links KHY513 Stuurventiel rechts KHY515 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 74 1. Kabelboom controleren. 2. Wielsensor controleren. F35343 Wielsensor rechts BEL501 uitgevallen CMS-T-00015395-A.1 Wielsensor valt eventueel uit bij zeer lange bochten met kleine draaicirkel. 1. Kabelboom controleren. 2. Wielsensor controleren. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
-
Pagina 75: Service-Informatie Oproepen
Alleen voor de klantendienst: correctiefactoren voor FlowControl invoeren. Setup Motoren kalibreren, zie pagina 72. Beladingsbewaking Om de beladingsbewaking weer te geven: "Beladingsbewaking" kiezen. Netwerkoverzicht Om de ISOBUS-deelnemers weer te geven: CMS-I-00009862 "Netwerkoverzicht" kiezen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 76: Machine In Stand Houden
Waarden verwerpen. 6. "Niveau-indicatie kalibreren" kiezen. Verder. 8. Tank vullen. Vulhoeveelheid moet bekend zijn. OPMERKING Minimale vulhoeveelheid: 1.000 kg 9. Toegevoegde hoeveelheid invoeren als werkelijke bakinhoud. Verder. De nieuwe kalibratiefactor wordt getoond. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 77: Flowcontrol Configureren
AUTO-TS KALIBREREN 2. "AutoTS kalibreren" oproepen. rechts links Positie grensstrooien innemen. Actuele spanning 4. Inleidschoepen op grensstrooipositie plaatsen. Verder Geleerde posities opslaan? Positie normaal strooien innemen. Verder CMS-I-00007365 Geleerde positie opslaan verwerpen. MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 78: Schuif Kalibreren
Dubbele schuif rechts volledig openen. CMS-I-00009872 Dubbele schuif rechts sluiten. Zodra de eindwaarde bereikt is: "Waarde schuif links overnemen" kiezen. Kalibratiewaarden opslaan verwerpen. 19.5 Inleidsysteem kalibreren CMS-T-00015164-A.1 OPMERKING Alleen voor dubbele schuif MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 79: Parkeerpositie-Inleidsysteem Kalibreren
1. In het menu "Instellingen" "Service" > "Setup" > "Motoren kalibreren" kiezen. PARKEERPOSITIE INLEIDSYSTEEM 2. "Parkeerpositie-inleidsysteem kalibreren" KALIBREREN oproepen. links rechts 3. "Kalibratiewaarden" innemen. Actuele waarde Kalibratiewaarden opslaan Actuele waarde verwerpen. Kalibratiewaarden innemen Übersetzung fehlt CMS-I-00009873 MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 80: Bijlage
20 | Bijlage Bijlage CMS-T-00009900-A.1 20.1 Tevens geldende documenten CMS-T-00010724-A.1 Bedieningshandleiding ZG-TX Bedieningshandleiding bedieningsterminal MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... -
Pagina 81: Indexen
Giersensor Bandsnelheidsweergave kalibreren in het werkmenu Grensstrooien Bediening uitvoeren Bron van het snelheidssignaal Impulsen per 100 m leren Hellingtegensturing automatisch Contactgegevens handmatig Technische redactie Hoeveelheid kunstmest in het werkmenu Hoeveelheidswijziging Dagmodus inschakelen MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE... - Pagina 82 Mobiele testbank Service-informatie 16 schalen gebruiken oproepen 8 schalen gebruiken Snelheidssensor Multifunctioneel display van de machine instellen in het werkmenu Snelheidssignaal veranderen Gesimuleerde snelheid instellen vanop de tractor instellen Snelheidssignaal instellen MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 83 50 Tank legen Task Controller Terug naar voorgaande menu Toetsconfiguratie veranderen Tussen dagmodus en nachtmodus omschakelen Vakwerkplaats Veldmenu naar instellingen gaan Overzicht Vullen met weegtechniek zonder weegtechniek Vulpeil bak Alarmgrens invoeren MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
- Pagina 86 AMAZONEN-WERKE H. DREYER SE & Co. KG Postfach 51 49202 Hasbergen-Gaste Germany +49 (0) 5405 501-0 amazone@amazone.de www.amazone.de MG7529-NL-II | C.1 | 26.02.2024 | © AMAZONE...
