9
Onderhoud
2. Ontgrendel de platte veer [2]
met de instelhendel [3].
3. Schuif de oude verleng-
schoep [4] uit de hoofd-
schoep [5].
Nieuwe verlengschoep monteren
1. Schuif de nieuwe verleng-
schoep [4] in de hoofd-
schoep [5].
114

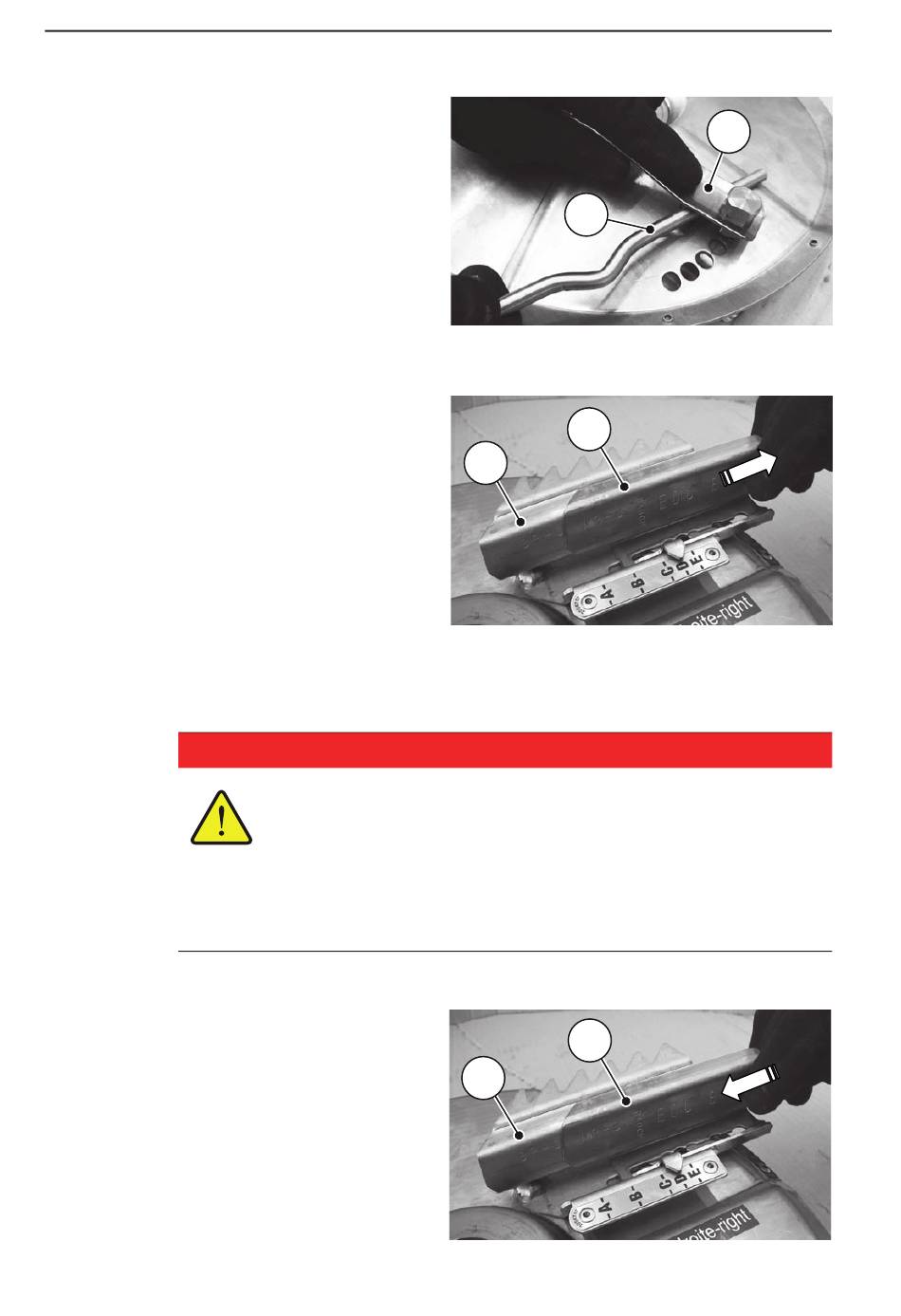

Afb. 9.17: Platte veer ontgrendelen
Afb. 9.18: Verleng- en hoofdschoep
n GEVAAR
Gevaar voor letsel door roterende machinedelen
Worden de verlengschoepen met de oude schroeven gemon-
teerd, dan kunnen de strooischoepen losraken en ernstig letsel
veroorzaken.
X Gebruik voor de montage van nieuwe onderdelen alleen
de meegeleverde nieuwe bouten, moeren en onderlegrin-
gen.
3
4
5
4
5
2
