Gammapilot M FMG50
2

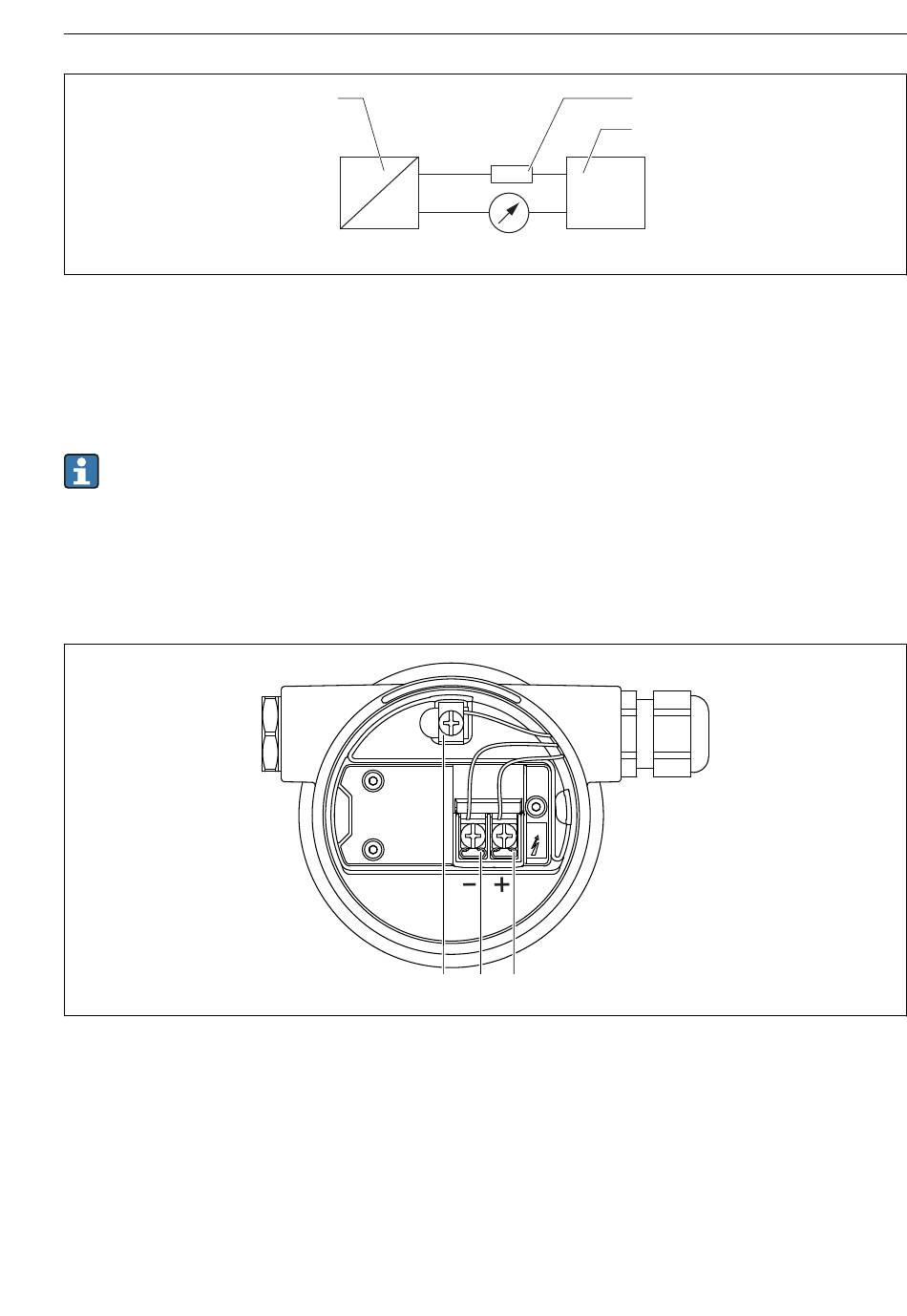

Blokdiagram van HART-aansluiting
1
Instrument met HART-communicatie
2
HART-weerstand
3
Voedingsspanning
De HART-communicatieweerstand van 250 Ω in de signaalkabel is altijd nodig in geval
van een voeding met lage impedantie.
De spanningsval waar rekening mee moet worden gehouden is:
Max. 6 V voor 250 Ω communicatieweerstand
4.3
Klembezetting
3
Aansluitklemmen en aardklem in het aansluitcompartiment
1
Interne aardklem (voor aarden van de kabelafscherming)
2
Negatieve klem
3
Positieve klem
• Niet-Ex: voedingsspanning: 16 ... 35 VDC
• Ex-i: voedingsspanning: 16 ... 30 VDC
Endress+Hauser
1
+
Y
I
-
1
2
2
3
+
-
mA
3
Elektrische aansluiting
A0028908
A0038895
21
