Opbouw en functie
Lastoorts aanpassen
•
Wartel van de handgreep draaien tot de moer op de lastoorts gemakkelijk te bewegen is.
•
Haal de lastoortshals van de handgreep.
•
De O-ring op slijtage controleren en eventueel vervangen.
•
De nieuwe O-ring licht met vet invetten (O-ring vet - 094-019445-00000) en inzetten.
•
Gaskop verwijderen
•
Stroomkop met meegeleverd gereedschap verwijderen.
•
Oude draadgeleidingskern verwijderen.
•
Nieuwe draadgeleidingskern over de sproeierhouder invoeren en doorschuiven tot de kern kort op de
sproeierhouder aanligt.
•
Stroomkop vastschroeven.
•
Draadgeleidingskern kort doorschuiven, instelmal plaatsen en met een scherp en stevig mes of spe-
ciaal snijmesje afsnijden.
•
Gaskop voorzichtig handmatig naar rechts vastschroeven.
•
Nieuwe toortshals plaatsen.
•
Wartel stevig vastdraaien.
5.4.4
Geleiding van de draad op maat maken
De juiste draadgeleiding van de spoel tot het smeltbad!
In overeenstemming met de draadelektrodediameter en het type draadelektrode moet de draadgeleiding
worden aangepast om een goed lasresultaat te behalen!
•
Draadaanvoerapparaat volgens de diameter en het type elektrode uitrusten!
•
Uitrusting volgens de aanwijzingen van de fabrikant van het draadaanvoerapparaat uitvoeren.
Uitrusting voor EWM-apparaten > zie hoofdstuk 10.
•
Gebruik een draadgeleidingsspiraal voor de draadgeleiding van harde ongelegeerde draadelektroden
(staal) in het lastoortsslangpakket!
•
Gebruik een draadgeleidingskern voor de draadgeleiding van zachte of gelegeerde draadelektroden in
het lastoortsslangpakket!
5.4.5
Draadgeleidingskern
Om de draadgeleiding te vervangen moet het slangpakket altijd gestrekt worden neergelegd.
24

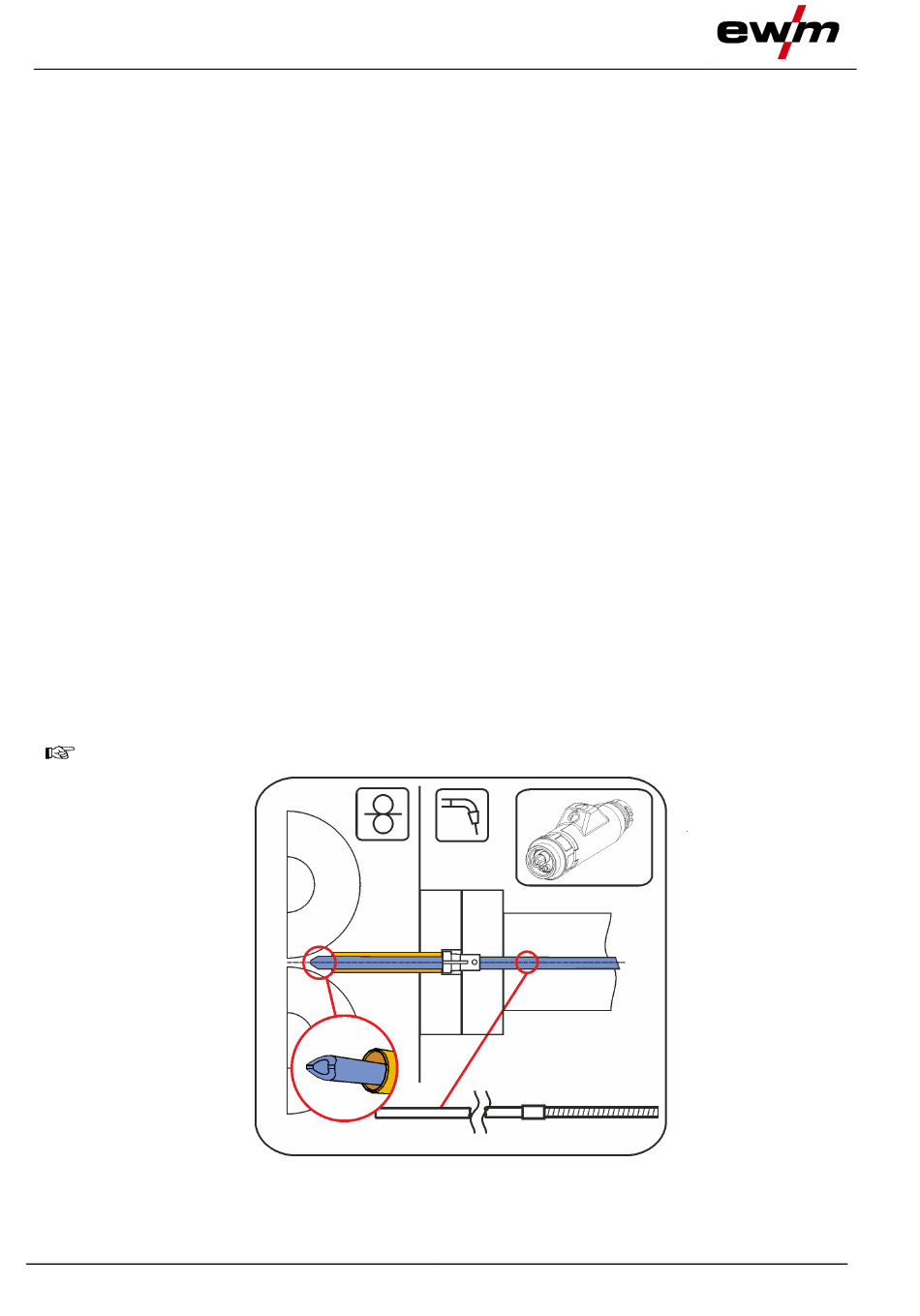

Afbeelding 5-6
