4 Montage
4.3
Opstelplaats kiezen
▶
De opstellingsplaats moet onder 2000 meter boven NAP
liggen.
▶
Kies een droge kamer die altijd vorstvrij is, die de maxi-
male opstelhoogte niet overschrijdt en die de toegestane
omgevingstemperatuur niet onder- of overschrijdt.
–
Toegestane omgevingstemperatuur: 7 ... 40 ℃
–
Toegestane relatieve luchtvochtigheid: 40 ... 75 %
▶
Let erop dat de vereiste minimumafstanden in acht geno-
men kunnen worden.
▶
Het toegestane hoogteverschil tussen binnen- en buiten-
unit mag niet meer dan 15 m zijn.
▶
Houd er bij de keuze van de opstellingsplaats rekening
mee dat de warmtepomp tijdens het gebruik trillingen aan
de muren kan overbrengen.
▶
Zorg ervoor dat de wand effen is en voldoende draagver-
mogen heeft om het gewicht van het gevulde product te
kunnen dragen.
▶
Zorg ervoor dat er een doelmatige leidinginstallatie kan
plaatsvinden.
▶
Installeer het product niet boven een ander toestel dat
het zou kunnen beschadigen (bijv. boven een fornuis met
waterdamp en vrijkomend vet) of in een ruimte met veel
stofbelasting of in een corrosieve omgeving.
▶
Installeer het product niet onder een toestel waarbij er
vloeistoffen kunnen lekken.
4.4

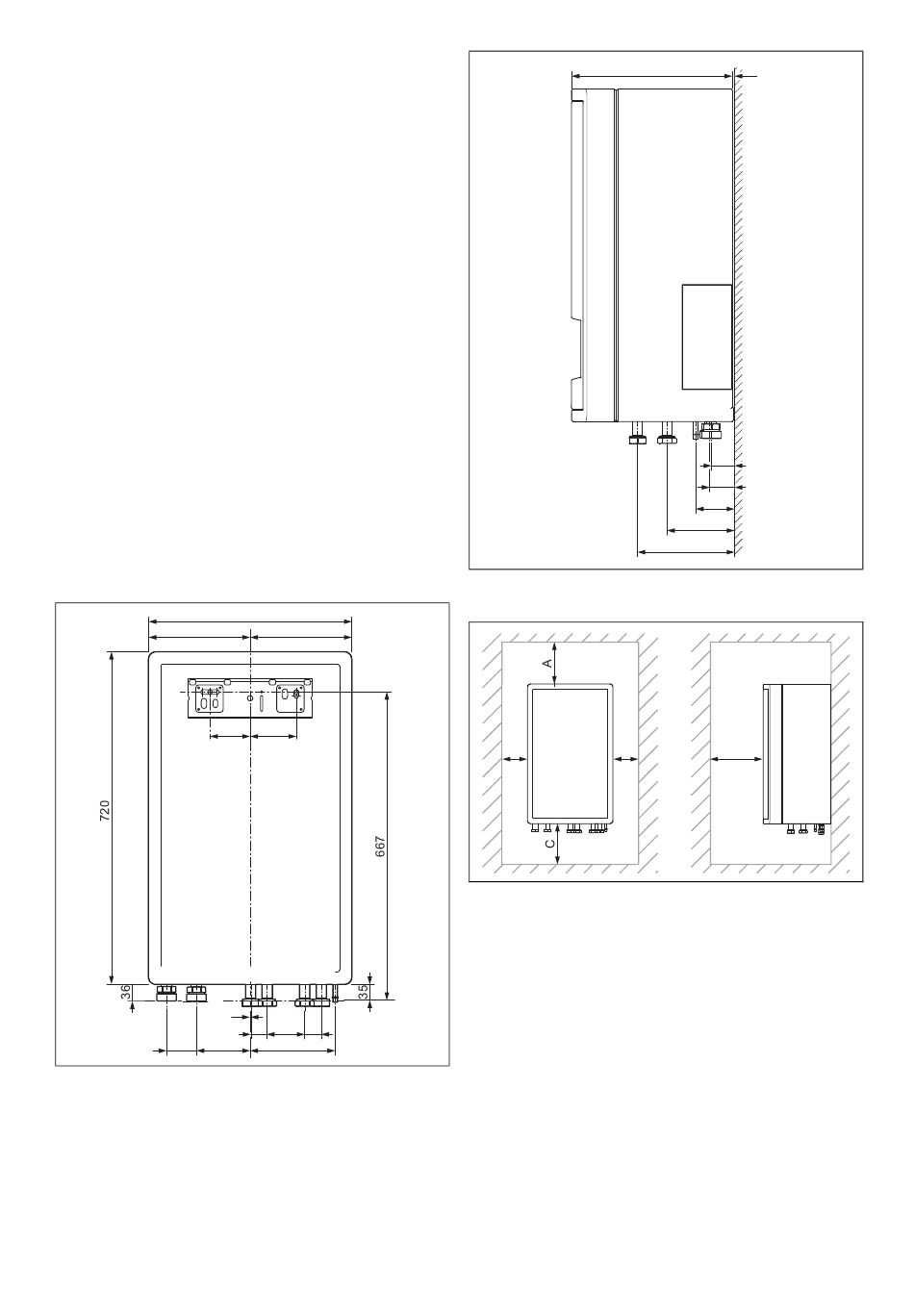

Afmetingen
220
87
G1¼" G1¼"
64,5
116,2
26
440
220
101
G1" G1" G1" G1"
1
36
81
36
184
4.5
Minimumafstanden en vrije montageruimtes
B
B
A
min. 200 mm
B
min. 200 mm
▶
Zorg voor voldoende zijdelingse afstand aan beide pro-
ductzijden om de toegang bij onderhouds- en reparatie-
werkzaamheden te vergemakkelijken.
▶
Let bij het gebruik van het toebehoren op de minimumaf-
standen/vrije montageruimtes.
▶
Zorg ervoor dat er geen licht ontvlambare delen de com-
ponenten aanraken omdat deze temperaturen van meer
dan 80°C kunnen bereiken.
▶
Zorg voor een minimumafstand tussen de licht ontvlam-
bare onderdelen en de hete componenten.
Installatie- en onderhoudshandleiding Hydraulic Station 0020291547_01
350
2
47
51
81
143
207
D
C
1000 mm
D
> 600 mm
