3. Overzicht, functiebeschrijving
3.4 Smeermiddelverloop in de SSV-
verdeler
Aan de hand van het voorbeeld van een SSV
8-verdeler wordt de verpompvolgorde van
het smeermiddel naar de afzonderlijke uit-
laten weergegeven.
Alleen de zuigerbewegingen van
de rechter naar de linker eind-
positie worden weergegeven. Als
de smeerpomp verder verpompt,
bewegen de zuigers in dezelfde
volgorde weer van de linker naar
de rechter eindpositie en is een
verdeleromloop beëindigd.
Fase 1
Het door de pomp verpompte smeermiddel
P1 stroomt door de inlaat E de verdeler in.
De zuiger A wordt hierdoor naar zijn linker
eindpositie verschoven. Het smeermiddel-
volume van P2 dat overeenkomt met de
zuigerslag wordt daardoor naar uitlaat 2
verperst.
P1
=
door de smeerpomp verpompt
smeermiddel
P2
=
door de zuiger van de verdeler ver-
perst smeermiddel
Niet-verplaatst smeermiddel
P3
=

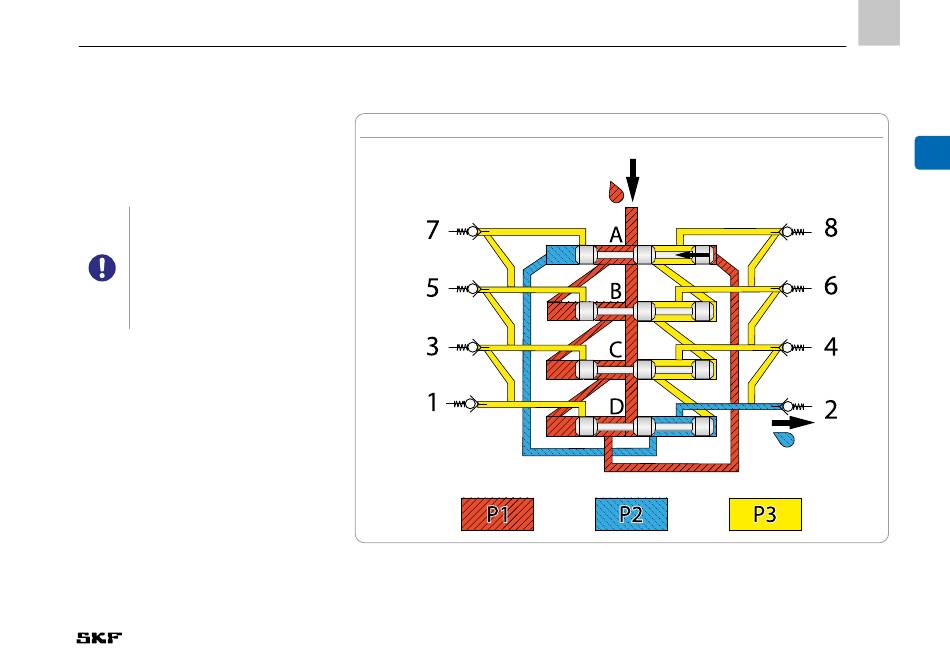

Figuur6 Verpompvolgorde aan het voorbeeld van een SSV-8 verdeler fase 1
- 23 -
E
951-171-049
NL
3
Versie 08
