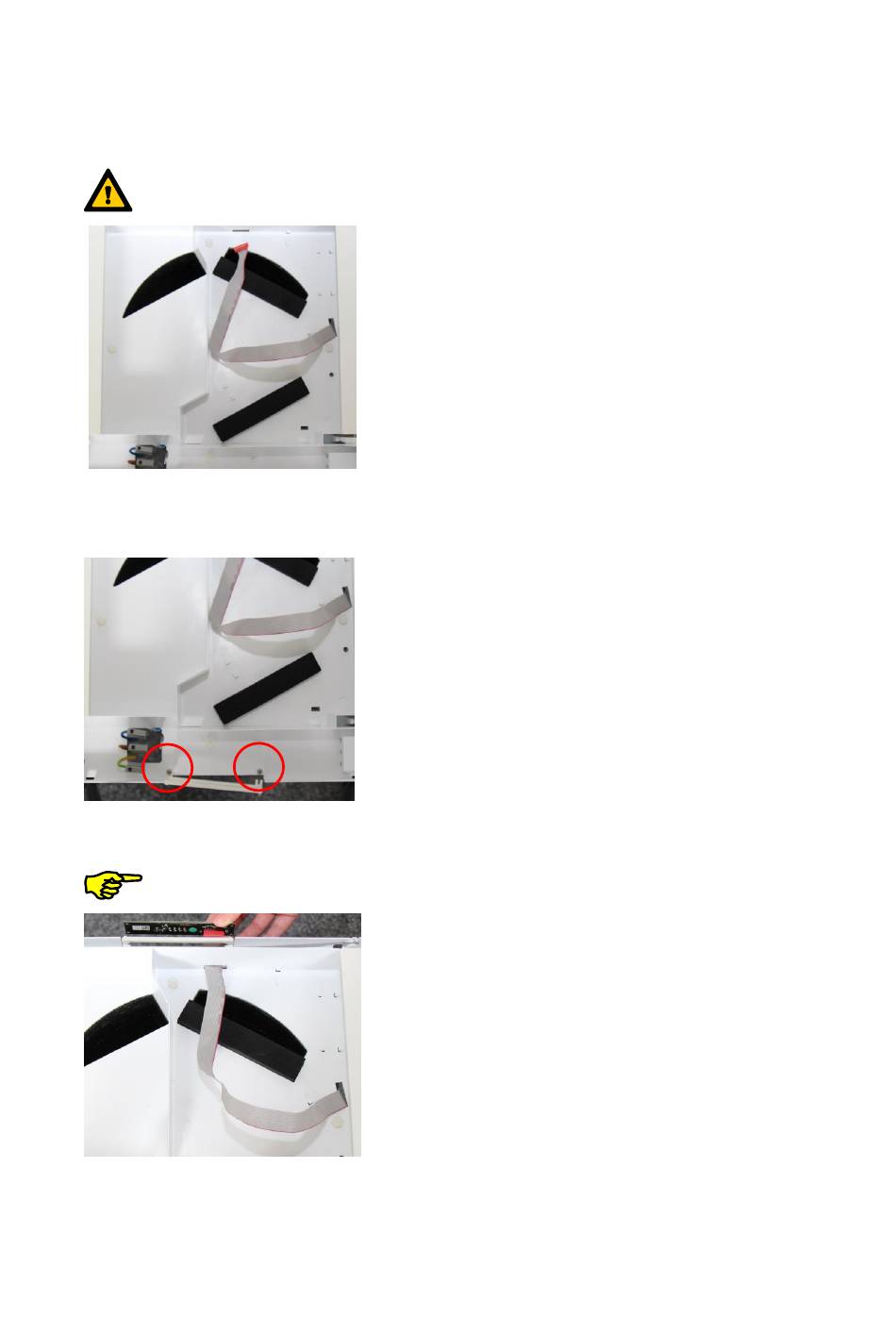

3. Ontkoppel de lintkabel van de de kaart van de bedieningsunit door de stekker van de lintkabel met
twee vingers van de ene hand vast te houden en uit het op de kaart aangebrachte contact te trekken.
Houd tegelijk de bedieningsunit in de zone van de stekkerverbinding met twee vingers van de andere
hand vast. Verwijder de lintkabel van de kabelbevestigingen en duw hem terug in de binnenschelp van
het binnenfront tot aan de doorvoeropening.
Trek voorzichtig de stekker van de lintkabel uit de pinnen-connector!
4. Draai de beide bevestigingsschroeven van de drager van de bedieningsunit los, verwijder ze en breng
ze over aan de tegenoverliggende zijde en bevestig de drager van de bedieningsunit gelijkmatig aan
de beide schroefbultjes.
5. Voer de lintkabel door de doorvoeropening van het frame van de onderschelp en de drager van de
bedieningsunit. Herstel de stekkerverbinding tussen de lintkabel en de bedieningsunit.
Let bij het insteken op de bescherming tegen ompoling van de pinnen-connector!
22
