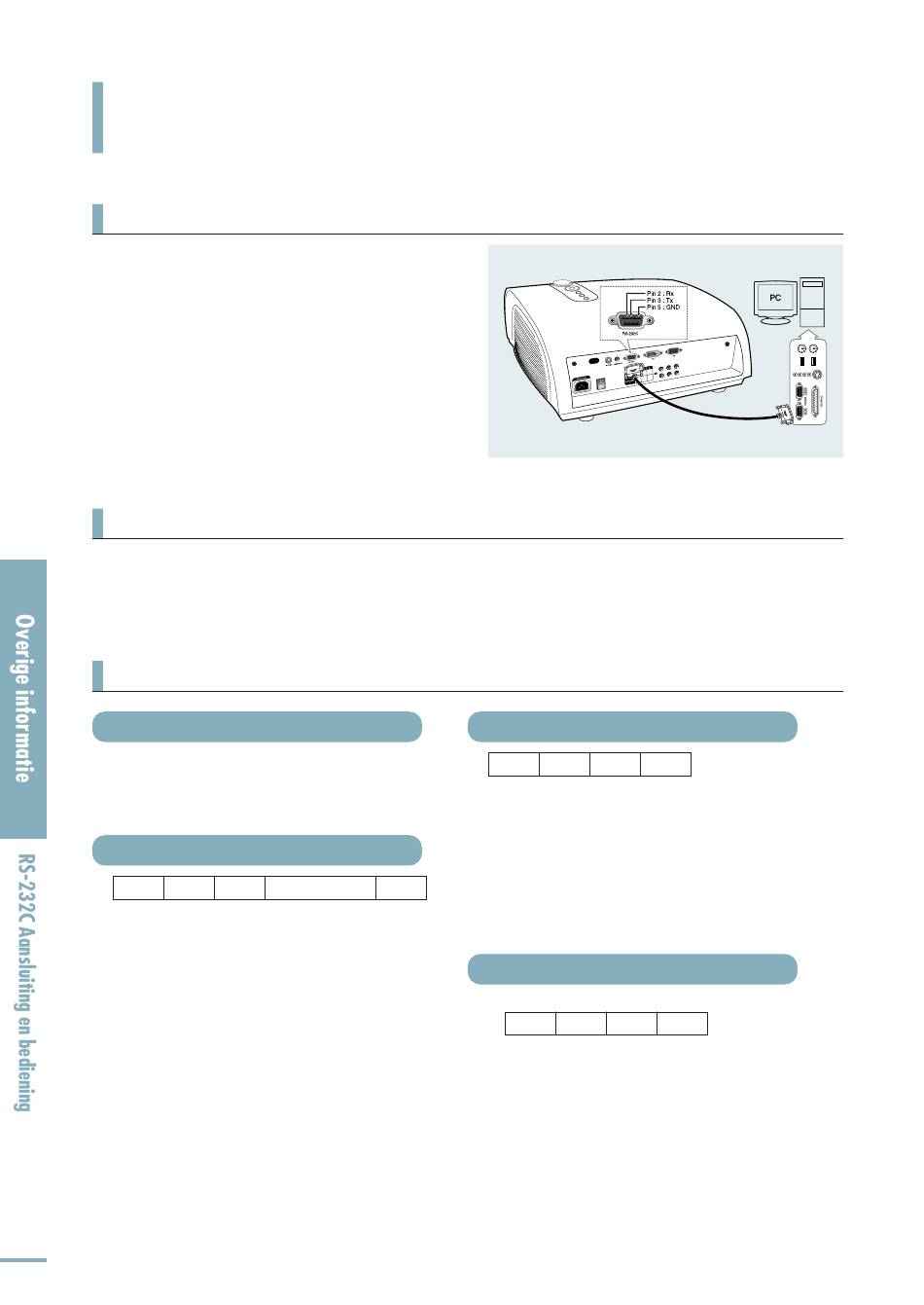

RS-232C Aansluiting en bediening
De projector aansluiten op een PC
U kunt de projector aansluiten op een PC met de RS-
232C-kabel (gekruist, vrouwtje) om de projector te
bedienen.
■
Koppel de RS-232C-kabel niet aan of los wanneer de
computer of de projector in bedrijf zijn. Dat kan de
computer of de projector ernstig beschadigen.
■
Als de PC niet juist geconfigureerd is, werkt de RS-
232C-connectie wellicht niet naar behoren. Zie de
productdocumentatie van de computer voor meer
informatie.
Communicatie-indeling (komt overeen met de RS232C-standaard)
■
Transmissiesnelheid: 115.200 bps
■
Pariteitsbit: Nee
■
Datalengte: 8 databits, 1 stopbit
Transmissiesequentie en dataformaat
Transmissiesequentie
Argument 1 → Argument 2 → -----
Argument N, Commando, Reactie
Structuur voor variabelen (8 bytes)
0x08
0x11
N : Nummer van variabele (hexadecimaal)
PN : Waarde van variabele (geïmplementeerd
in 4 bytes - hexadecimaal)
CS : Controlesom (booleaanse
complementering van de optelling van
alle bytes behalve de CS)
■
Verzend de volgende controlecommando's om één of meer controlecommando's te verzenden als er een
succesvolle respons voor de voorgaande transmissie was of als er langer dan 3 seconden geen respons was.
■
Bij bediening van de projector met de computer, kunt u de statusverandering van de projector niet controleren op
de computer noch op het scherm van de projector. Verzend het INFORMATION (INFORMATIE)-commando om
de huidige informatie op het scherm van de projector weer te geven.
■
Alle controlecommando's zijn van toepassing op de ingangsbron en op de status van de projector die op dat
84
moment weergegeven wordt.
N
PN
CS
Commandostructuur (4 bytes)
CN
0x12
CC
CS
CN : Commando + aantal variabelen
(hexadecimaal)
CC : Commando + hexadecimaal (zie de
commandotabel)
CS : Controlesom (booleaanse
complementering van de optelling van
alle bytes behalve de CS)
Reactiedatastructuur (3 bytes)
- Bevestigt juiste datatransmissie
CN
0x12
CC
- Geen respons voor communicatiefouten of
ongeldige commando's
CS
