SMA Solar Technology AG
7
Aansluiting
7.1
Overzicht van het aansluitpaneel
Onderkant van de behuizing

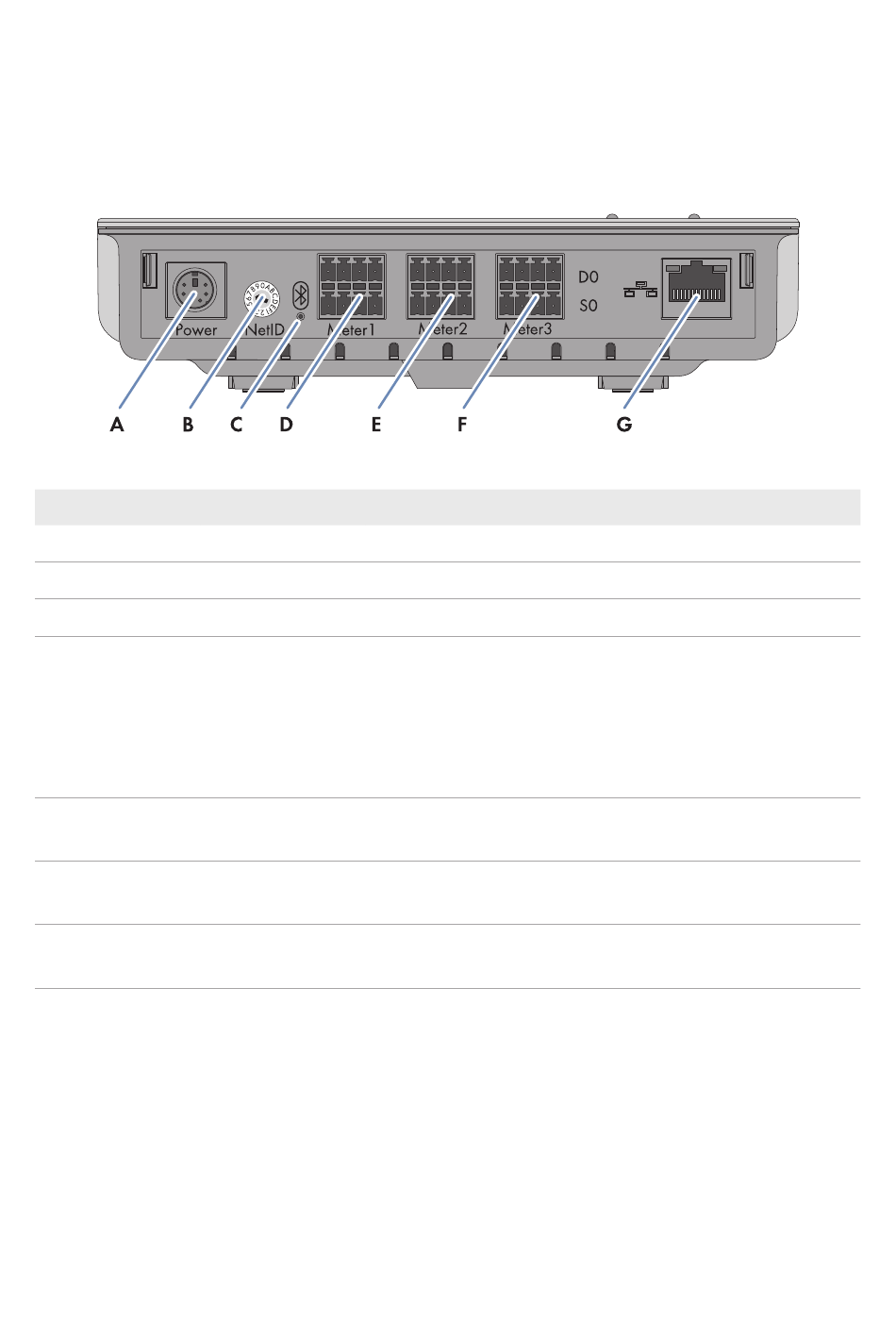

Afbeelding 14: Aansluitingen aan de onderkant van de behuizing
Positie
A
B
C
D
E
F
G
* Als er een tweerichtingsmeter aan de aansluitbus Meter 1 is aangesloten, heeft de aansluitbus Meter 2
geen functie.
Installatiehandleiding
Aanduiding
Toelichting
Power
Aansluitbus voor netvoedingsadapter
NetID
Draaischakelaar voor het instellen van de NetID
BLUETOOTH led
Statusindicatie van de BLUETOOTH verbinding
Meter 1
Aansluitbus voor:
Meter 2
Aansluitbus voor 1 teruglevermeter met D0-interface of S0-
interface*
Meter 3
Aansluitbus voor 1 PV-opwekkingsmeter met D0- of S0-in-
terface
Netwerkaanslui-
RJ45-aansluitbus voor de netwerkkabel
ting
• 1 afnamemeter met D0- of S0-interface
of
• 1 tweerichtingsmeter met D0-interface voor
teruglevering en afname
7 Aansluiting
HoMan-IA-nl-20
41
