Drukontlastingsprocedure
WAARSCHUWING
GEVAAR VOOR INJECTIE DOOR
DE HUID
Het systeem moet handmatig worden ontlast
om te voorkomen dat het onverwacht start
of gaat spuiten. Materiaal onder hoge druk
kan door de huid worden geïnjecteerd en ernstig letsel
veroorzaken. Om het risico van letsel als gevolg van
vloeistofinjectie, vloeistofspatten of bewegende onder-
delen te verkleinen, dient u de Drukontlastings-
procedure te volgen telkens als u:
D leest dat de druk moet worden ontlast,
D ophoudt met spuiten,
D het systeem of een deel van het apparaat nakijkt of
er onderhoud aan pleegt,
D of spuittips aanbrengt of reinigt.
1.
Blokkeer de trekker van pistool of doseerkraan met de
veiligheidsvergrendeling.
2.
Draai de luchtaanvoer naar de pomp dicht.
3.
Draai de hoofdontlastkraan (vereist in uw systeem) dicht.
4.
Geef de veiligheidsvergrendeling van pistool of doseer-
kraan weer vrij.
5.
Houd een metalen deel van het pistool stevig tegen de
zijkant van een geaarde metalen bak en haal de trekker
van het pistool over om de druk te ontlasten.
6.
Blokkeer de trekker van pistool of doseerkraan met de
veiligheidsvergrendeling.
7.
Draai het aftapventiel open (vereist in uw systeem)
en zorg dat u een opvangbak klaar heeft staan om
de afgetapte vloeistof op te vangen.
8.
Laat de aftapkraan open staan, zolang u het spuit-
systeem niet weer gaat gebruiken.
Als u het vermoeden hebt dat de spuittip of de slang volledig
verstopt zit of dat de druk niet volledig ontlast is nadat u de
bovenstaande stappen heeft gevolgd, draai dan de borgmoer
van de tipbeschermer of de eindkoppeling van de slang
heel langzaam los en ontlast zo de druk geleidelijk; draai
vervolgens de moer of de koppeling helemaal los. U kunt
nu de tip of de slang reinigen.
10
308354
Bediening/Onderhoud

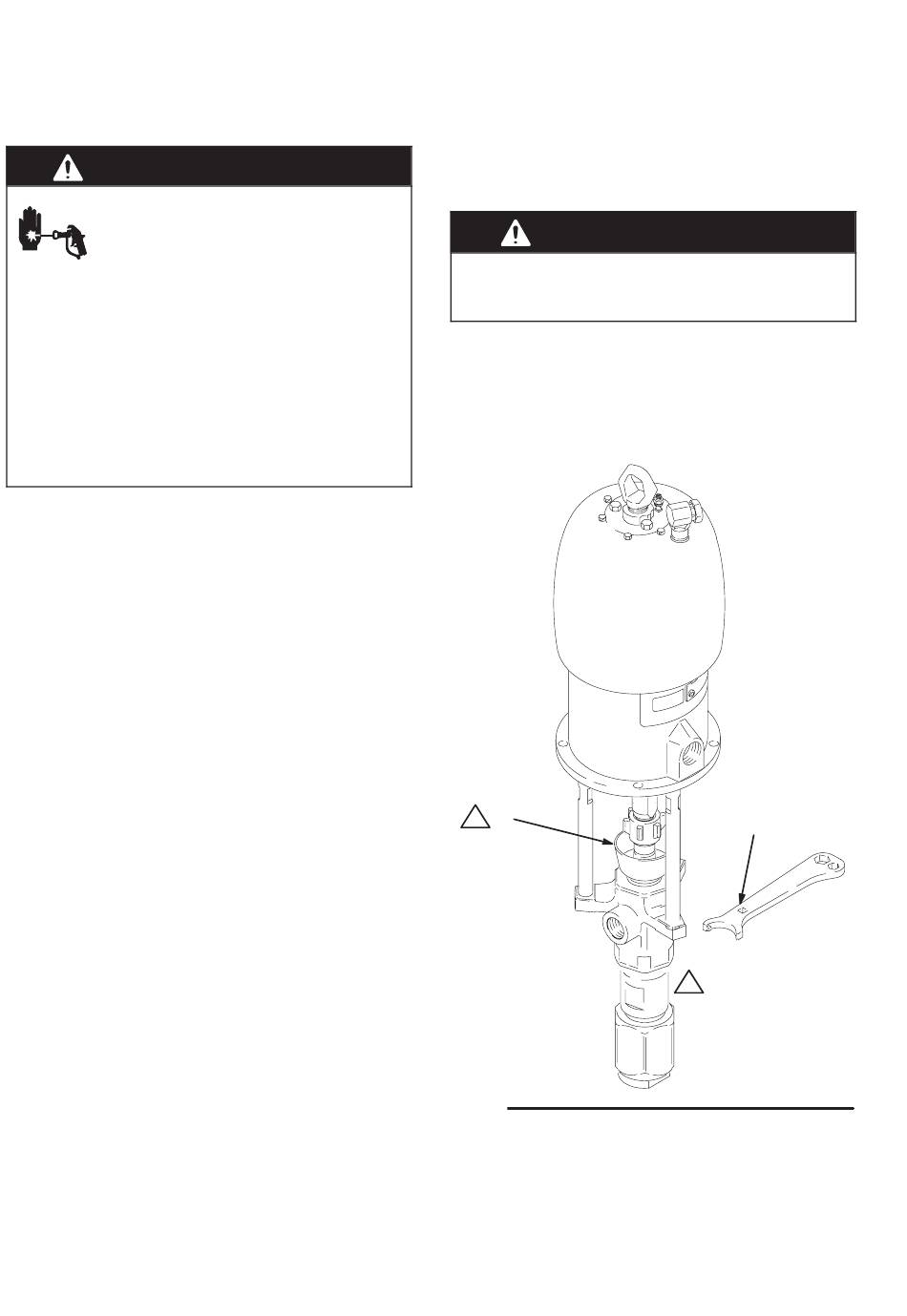

Pakkingmoer/vloeistofreservoir
Vul voordat u begint de pakkingmoer (2) voor éénderde met
Graco Throat Seal Liquid (TSL) of een soortgelijk oplosmiddel.
Zie Afb. 5.
WAARSCHUWING
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure links volgen.
De pakkingmoer wordt in de fabriek aangedraaid en is klaar
voor gebruik. Als hij los komt te zitten en het lekt uit de
halspakkingen, dan moet u eerst de druk ontlasten en
vervolgens de moer met behulp van de meegeleverde sleutel
(110) aandraaien tot 136–149 N.m. Doe dit steeds indien
noodzakelijk. De pakkingmoer niet te strak aandraaien.
2
1
Afb. 5
Afgebeeld:
model
237287
110
1
Aandraaien
tot 136–149 N.m.
04143B
