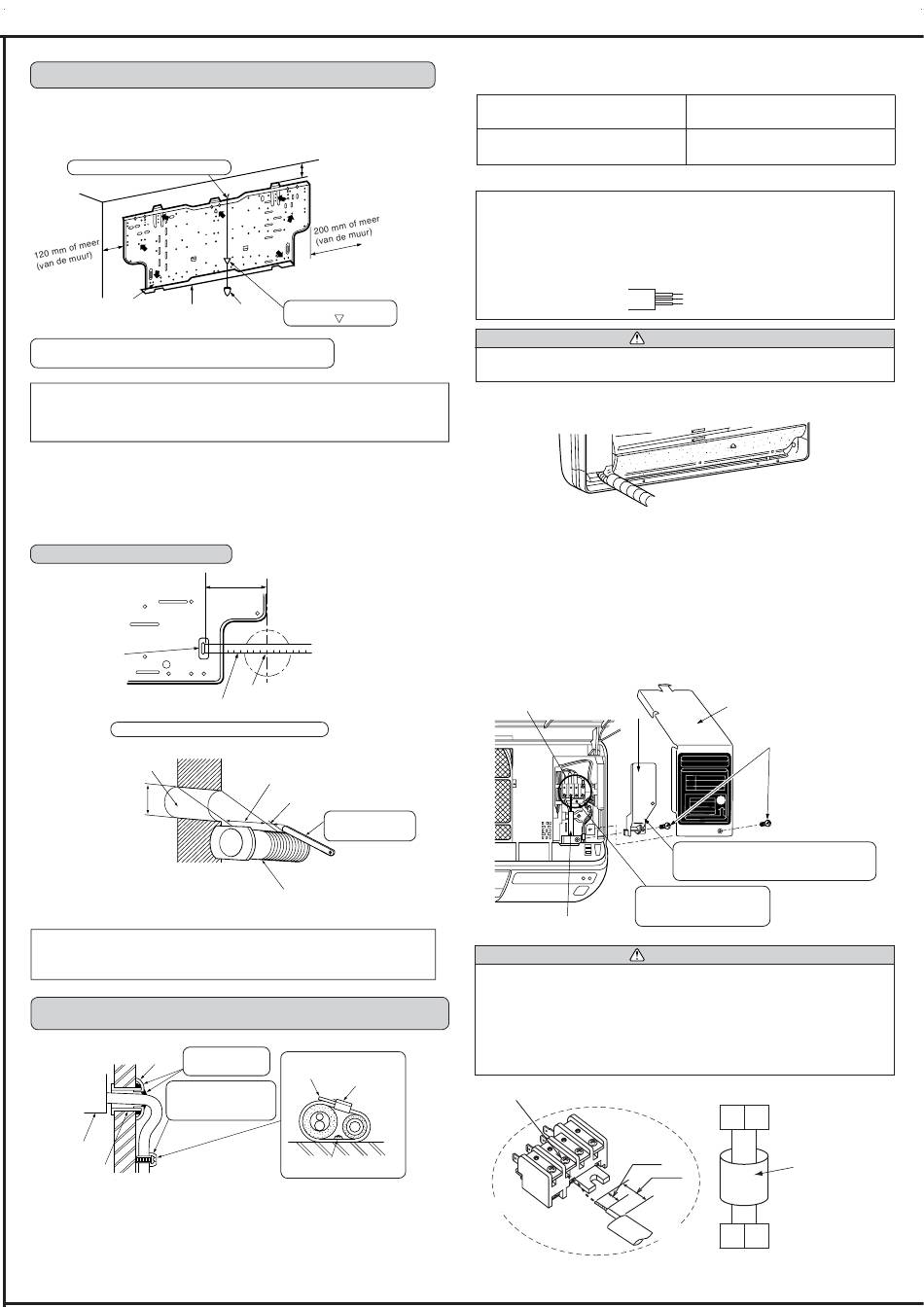

4. INSTALLEREN VAN DE BINNENUNIT
4-1 BEVESTIGEN VAN DE INSTALLATIEPLAAT
•
Zoek een stevige plaats van de muur (bijvoorbeeld een steunbalk) en zet de instal-
latieplaat horizontaal vast.
Bind het touwtje aan het middengat.
Bevestigingsschroef
Installatieplaat 1
voor instaalatieplaat 2
4 × 25 mm
Om het trillen van de installatieplaat te voorkomen, moet u met de
pijlen gemarkeerde gaten vastzetten.
Wanneer u in de betonnen muur verzonken bouten gebruikt, moet u de Installatiep-
laat 1 met het 11 × 20 · 11 × 26 ovale gat (450 mm steek) vastzetten. Indien de
verzonken bout te lang is, moet u deze door een in de handel verkrijgbare, kortere
vervangen.
4-2 GATEN IN DE MUUR BOREN
1 Bepaal de positie in de muur.
2 Boor een gat met een diameter van 75 mm, waarbij het boorgat aan de buitenkant
van de muur lager ligt dan het boorgat aan de binnenkant.
3 Plaats de huls voor het muurgat C in het gat.
Plaats van de gaten in de muur
Installatieplaat 1
Plaats de
schaal.
Breng de schaal in lijn met de streep.
Herhaal dezelfde handelingen voor de linkerkant.
Muurgat
75 mm
diameter
(Binnenkant)
(Muurgat doorsnee)
Gebruik de huls voor het muurgat C om te voorkomen dat de aansluitdraden voor
de buitenunit in contact komen met metalen delen in de muur en dat bijvoorbeeld
ratten schade veroorzaken wanneer de muur hol is.
Afsluiting van het muurgat en het bevestigen van de leidingen aan de
muur
Afdekking voor
gat in muur D
Dicht het gat in de
muur met kit H.
Bevestig de leidingen aan
de muur met de leiding-
bevestigingstape E.
Binnenunit
Huls voor gat in
muur C
72 mm of meer
100 mm of meer voor leidingen
links en linksachter (met
afstandsbeugel)
Breng het loodtouwtje in
Lood
lijn met de
markering.
{
100 mm
Gat met diameter
van 75 mm
Muurdikte
Eén schaal
Snijd met 1 extra
lengte op de meter.
Huls voor het muurgat C
Snijd extra
Leiding-
lengte af.
bevestiging-
stape E
Bevestigingsschroef F
4-3 SPECIFICATIES VOOR AANSLUITDRADEN
•
Gebruik een speciaal, gescheiden circuit voor een airconditioner.
Lengte van de stroomvoorzieningskabel
(leiding naar links/leiding naar rechts)
Vereisten verbindingskabel binnen-
en buitenunit
•
Neem de het stroomsnoer uit de linker of rechter benedenhoek van het binnenapparaat.
Sluit aan op een stroomschakelaar met, geopend, een ruimte tussen de polen van
tenminste 3mm, om de voedingsfase te onderbreken.
(Wanneer de stroomschakelaar uitgeschakeld is, moeten alle fasen onderbroken zijn.)
(Nominaal voltage/frequentie: 230V/50 Hz)
(Ingangsvermogen hoofdschakelaar/zekering:10A)
(Deze stekker moet aan de standaard voldoen)
Stroomvoorzieningskabel
WAARSCHUWING
Snijd de bedrading tussen het binnapparaat en het buitenapparaat nooit door en sluit
deze niet op andere draden aan. Dit kan leiden tot brand.
Wikkel de overblijvende draad niet op, maar berg deze op zoals hieronder is aangegeven.
4-4 VERBINDEN VAN BINNEN- EN BUITENUNIT AANS-
LUITDRADEN
U kunt de verbindingsdraden van de binnen- en buitenunits altijd verbinden zonder het
voorpaneel te verwijderen.
1 Open het voorpaneel.
2 Verwijder de schroef die de afdekking voor de elektrische onderdelen bevestigt;
verwijder de afdekking.
3 Verwijder de VA-klem en de draadklem.
4 Trek de aansluitdraad van de binnen- en buitenunit vanaf de achterkant van de bin-
nenunit en sluit het uiteinde op het aansluitpaneel aan.
5 Plaats de beugel en de afdekking van de elektra weer goed terug.
Aansluitpaneel binnen
VA-Klem
Druk de draden goed in het
aansluitpaneel zodat er geen
kerndraden blootliggen.
Verbindingskabel binnen-
en buitenunit A
WAARSCHUWING
•
Gebruik voor het verbinden van de binnen- en buitenunits uitsluitend verbind-
ingsdraad voor de binnen- en buitenunit dat aan de normen voldoet en bevestig
de draad stevig op het aansluitpaneel zodat er geen druk van buitenaf op het
aansluitgedeelte van het aansluitpaneel wordt uitgeoefend.
Een onjuiste aansluiting of bevestiging van de draad veroorzaakt mogelijk brand.
•
Bevestig de afdekking voor de elektrische onderdelen stevig. Indien het niet juist
is bevestigd, kan er mogelijk stof, water, etc. in de unit komen met brand of een
elektrische schok tot gevolg.
Maak de aansluitingss-
chroef los.
15 mm
Aansluitpaneel
<Aansluitonderdelen>
1 m/2 m
2
2-aderige kabel 1,0 mm
, in overeen-
stemming met Ontwerp 60245 IEC 57.
Groen/geel: aarde
Blauw: N
Bruin: L
AFDEKKING ELEKTRISCHE
ONDERDELEN
Bevestigingsschroeven
Haak de linkerklem van de bedradingsbeugel
altijd vast zodat de verbindingsdraden van de
binnen- en buitenunits A goed vast zitten.
Binnenunit aansluiting
3 N
Verbindingskabel
binnen- en
35 mm
buitenunit A
2-aderige 1,0 mm
Draad
3 N
Buitenunit aansluiting
2
