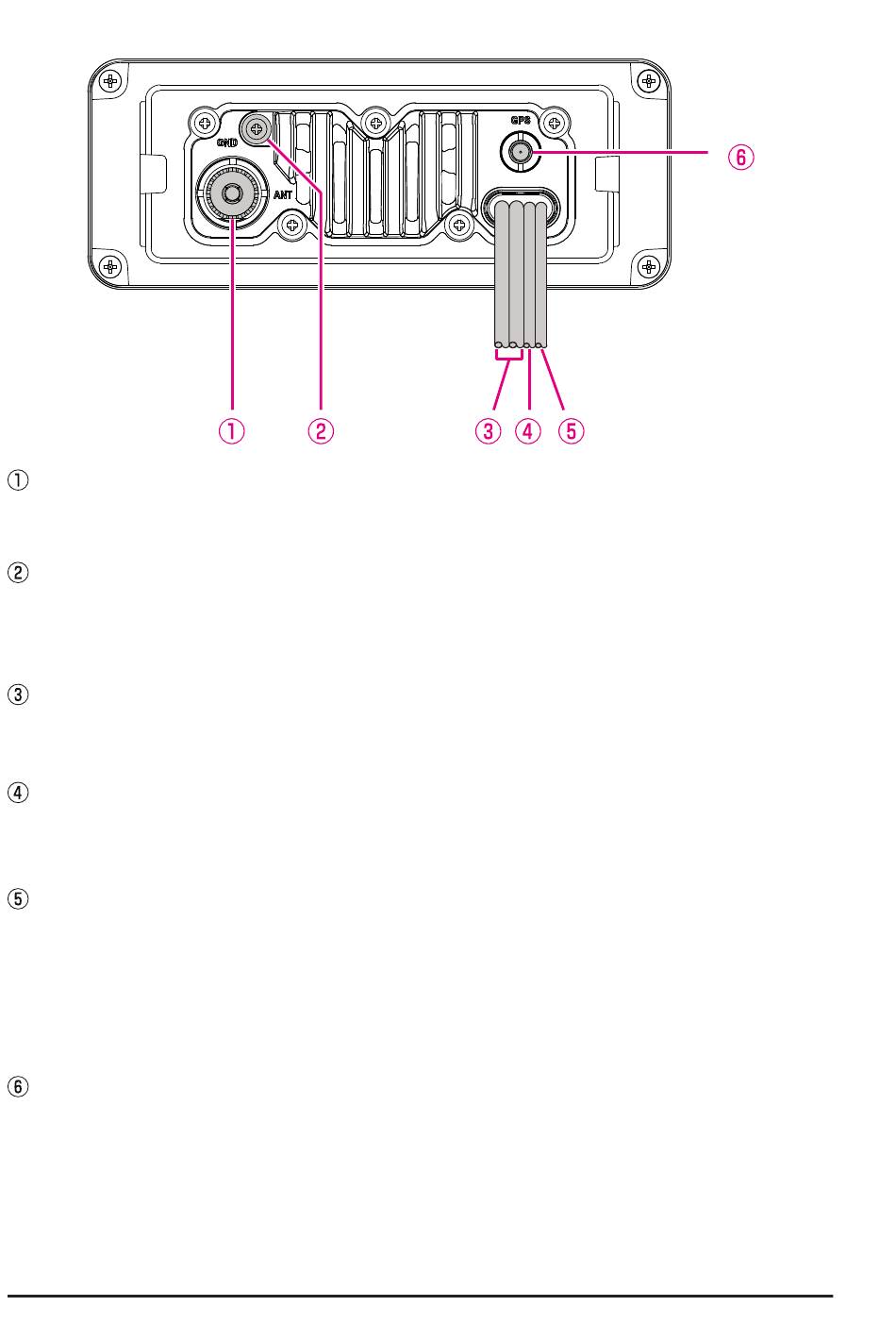

7.3 ACHTERPANEEL
VHF ANT-aansluitbus (aansluitbus VHF-antenne)
Voor het aansluiten van een antenne op de zendontvanger. Gebruik een
marifoonantenne met een impedantie van 50 Ω.
GND-klem (massaklem)
Hiermee wordt de marifoon op een massapunt op het schip aangesloten, voor
veilige en optimale prestaties.
Gebruik alleen de met de marifoon meegeleverde schroef.
Gelijkstroomingangskabel
Hiermee wordt de marifoon op een gelijkspanningsvoeding aangesloten die 11 tot
16 V gelijkstroom kan leveren.
Accessoire-aansluitkabel (groen, bruin, geel en wit)
Hiermee wordt de marifoon op een GPS-kaartplotter aangesloten. Zie sectie "8.5.2
Accessoirekabels".
Aansluitkabel EXTERNE luidspreker (wit & afscherming)
Hiermee wordt de marifoon op een als optie verkrijgbare externe luidspreker
aangesloten. Zie sectie "3 OPTIONELE ACCESSOIRES" voor een lijst met als
optie verkrijgbare luidsprekers van STANDARD HORIZON.
Wit:
Afscherming: Externe luidspreker (−)
GPS ANT-connector (alleen de GX1400GPS/E)
Hiermee wordt de optionele externe GPS-antenne SCU-38 aangesloten.
12
Externe luidspreker (+)
