Uw nieuwe maaier is in de fabriek geassembleerd met uitzondering van de delen die vanwege
verzenddoeleinden niet in elkaar gezet. Om te zorgen voor een veilige en juiste bediening van
uw maaier, moeten alle onderdelen en hardware die u in elkaar zet, stevig worden vastgezet.
Gebruik het juiste gereedschap dat nodig is om de goede dichtheid te krijgen.
BENODIGD GEREEDSCHAP VOOR
MONTAGE
1. 9/16" sleutel of 9/16" dopsleutel met ratel
2. Bandenspanningsmeter
3. Koevoet of klauwhamer
4. Draadschaar
Wanneer in deze handleiding sprake is van
rechter of linkerhand, is dit vanuit de positie als
bestuurder (zittend).
DE MAAIER UIT DE KRAT HALEN
PAK DE KRAT UIT
•
Gebruik de koevoet of hamer, haal eerst
de bovenkant van het krat. Verwijder dan
de zijkanten van het krat en plaats deze
een eindje weg. Wees voorzichtig met
uitstekende spijkers of nieten.
•
Verwijder de plastic zak die om de
maaier heen zit.
•
Met de draadschaar knipt u de plastic
bevestigingen door waarmee de maaier
aan het krat vastzit.
•
Verwijder de zitting van de voorkant van
de maaier en zet op een veilige plaats.
VOORDAT U DE MAAIER VAN DE
PALLET HAALT

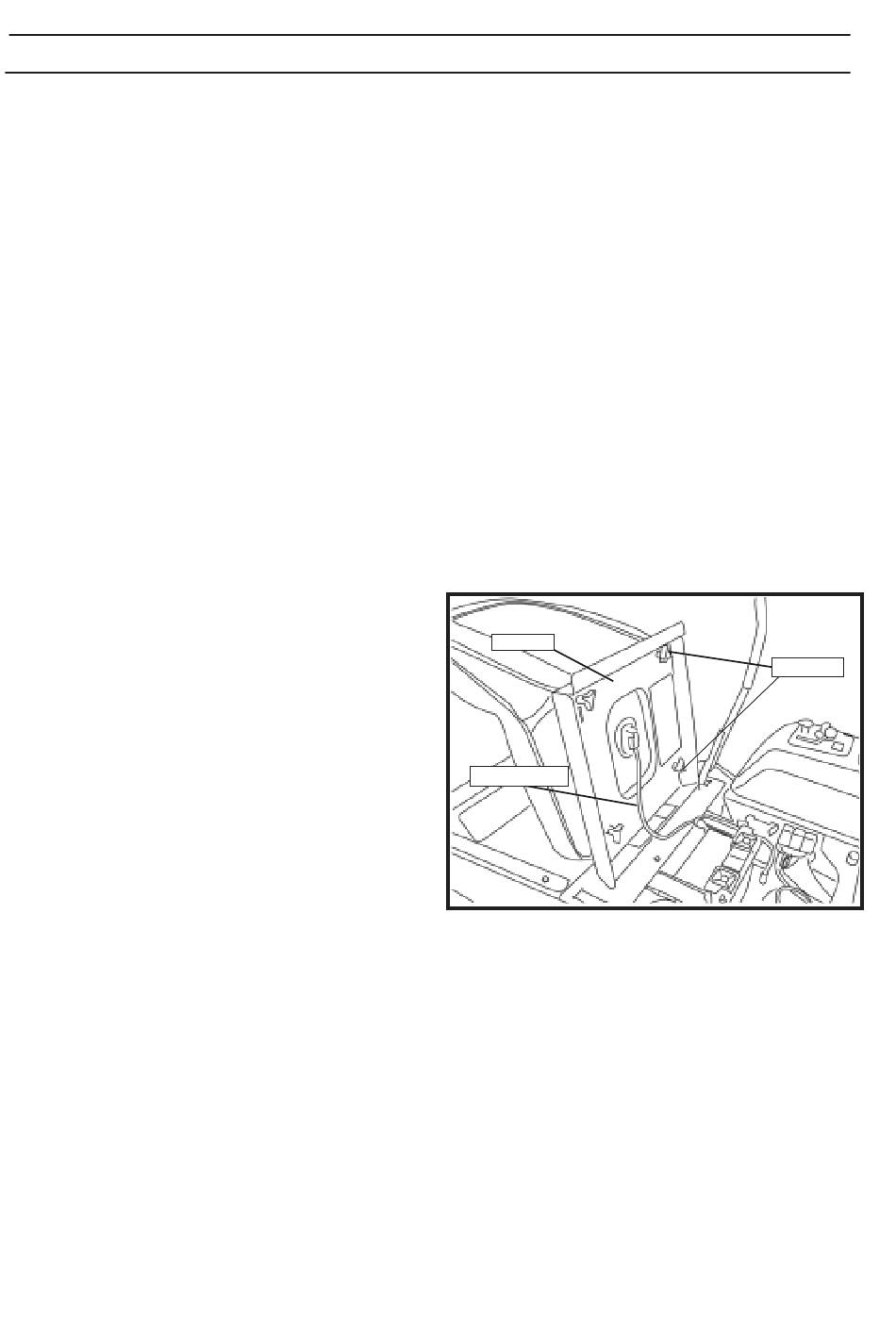

BEVESTIG DE ZITTING (Zie fig. 1)
De positie van de zitting moet naar voren of naar
achteren worden ingesteld zodat de bestuurder
goed bij het liftpedaal voor het maaidek kan en
de maaier veilig kan bedienen. Zie het hoofdstuk
"Service en Afstellen" in deze handleiding.
•
Verwijder de beschermingshoes van de
zitting.
•
Haal de drie knoppen en ringen van de
zitting en plaats deze in de opbergruimte
in de console aan de rechterkant.
•
Til de zitting op zodat de onderkant
makkelijk kan worden bevestigd.
MONTAGE
•
Zet een van de drie knoppen en ringen
vast, haal deze door het gat van de
zitting en het corresponderende schroef-
gat in de onderkant van de zitting.
•
Herhaal voor de andere drie gaten.
•
Zet de drie knoppen vast in de positie die
ongeveer voor de zitting gewenst is.
•
Bevestig de kabelboom aan de schake-
laar van de zitting.
Er kunnen afstellingen nodig zijn om de zitting in
de gewenste positie te plaatsen. Zie het
hoofdstuk "Service en Afstellen" in deze
handleiding.
ZITTING
KABELBOOM
BEVESTIG BESTURINGSHENDELS (Zie fig. 2)
•
Met de 9/16" sleutel of dop en ratel, haalt
u de onderste zeskantbout en veerring
van de besturingsarm.
•
Draai de besturingshendel omhoog tot
de bout en veerring door het gat in de
onderkant van de besturingshendel en
weer terug in de besturingsarm gaan.
•
Centreer de zeskantbout in het gat op de
besturingshendel. Met de sleutel of de
ratel zet u de bovenste en onderste
zeskantbouten vast.
•
Herhaal aan de tegenovergestelde kant
van de maaier.
12
FIGUUR 1
KNOPPEN
CZ-1
