GEBRUIKERSGIDS
BEDIENINGSPANEEL EN SCHERM
FR
1
NL
ES
IT

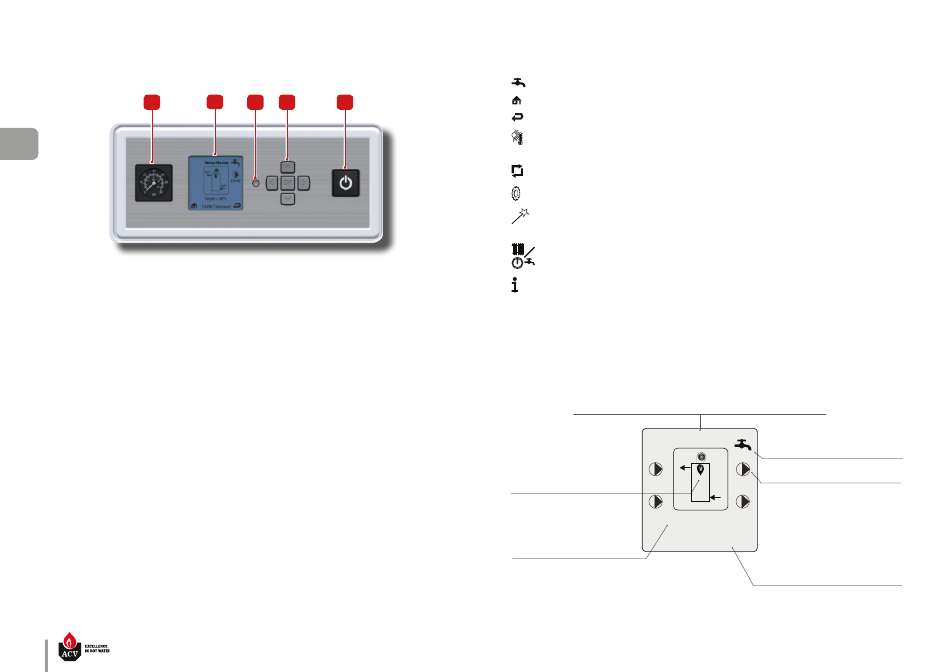

Beschrijving bedieningspaneel
1.
Drukmeter - Geeft de druk van de primaire kring aan (min. 1 bar wanneer koud).
2.
LCD-scherm ACVMAX - Dit is de interface voor de instelling van het warmwatervoorraadtoestel,
waarop ook de waarden in bedrijf, de foutcodes en de status van het toestel weergegeven worden.
DE
Deze instelinterface maakt gebruik van een aantal schermen en menu's die informatie en/of iconen
bevatten. De belangrijkste iconen worden hierna in detail besproken.
3.
Toets installateur- Toets waarmee de installateur zich toegang kan verschaffen tot de menu's van
de instelinterface om het systeem te configureren.
4.
Pijltjestoetsen en toets OK - Toetsen voor de navigatie in de schermen van de ACVMAX, voor de
instelling van het warmwatervoorraadtoestel en installatie, voor de wijziging (verhoging/verlaging)
PL
van de weergegeven waarden, voor de bevestiging van de gekozen instellingen en voor de toe-
gang tot de functie Snel instellen. De toets OK dient ook gebruikt te worden voor het resetten van
het toestel als deze in storing is gegaan (volg de instructies op het scherm).
5.
AAN/UIT-hoofdschakelaar van het toestel - Om het toestel AAN en UIT te zetten.
RU
Voornaamste instellingen van het ACVMAX-scherm
•
Achtergrondverlichting van het scherm - Wordt ingeschakeld wanneer een toets ingedrukt wordt
en blijft gedurende 5 minuten branden nadat de laatste toets ingedrukt is.
•
Schermcontrast - Kan vanuit het openingsscherm ingesteld worden door de toets OK ingedrukt te
houden en tegelijkertijd op de pijltjestoets naar links te drukken. Om het contrast te verhogen of
te verlagen, drukt u op de pijltjestoets omhoog of omlaag en houdt u tegelijkertijd de pijltjestoets
naar links en de toets OK ingedrukt. Laat de toetsen los en herstart de procedure om het contrast te
verlagen in plaats van te verhogen, en omgekeerd.
nl
6
2
3
4
5
Belangrijkste iconen op het ACVMAX-scherm
Sanitair Warm Water - wijst op de aanwezigheid van informatie over de SWW-kring.
Home - om naar het hoofdscherm terug te keren
Terug - om naar het vorige scherm terug te keren
Warm weer afschakeling - wijst op zodra de buitentemperatuur de ingestelde waarde van de
functie bereikt.
Reset - om de fabrieksinstellingen van het systeem te herstellen
Parameters - om naar de instelfuncties van de controller te gaan (taal, eenheden, enz.).
Snel instellen - om naar de parameters te gaan die ingesteld kunnen worden via de functie Snel
instellen.
CV / WW bedrijf - Hoewel dit icon actief is, is cv-bedrijf permanent uitgeschakeld.
Informatie - om informatie over het warmwatervoorraadtoestel te raadplegen.
Basisonderdelen van het openingsscherm
Het type toestel staat aangegeven aan de boven kant van de display. Het type
en model zijn af fabriek ingesteld.
Het toestel wordt afgebeeld in het midden van het openingsscherm. Hier
vindt u basisinformatie met betrekking tot de werking van het toestel, zoals
de temperatuur van de aanvoer- en retourkringen en de huidige bedrijfsmo-
dus van het toestel
Als de brander van het toestel in wer-
king is, wordt een symbool van een
vlam weergegeven. De grootte van
deze vlam verandert naargelang het
verwarmingsregime.
Basisinformatie. De gebruiker kan met
behulp van de pijltjestoetsen naar LINKS/
RECHTS tussen de gegevens navigeren en
de ingestelde temperatuur, retourtempera-
tuur, aanvoertemperatuur, SWW-tempera-
tuur en buitentemperatuur raadplegen.
WaterMaster 25 - 35 - 45 - 70 - 85 - 120 : A1006482 - 664Y7300 • D
Icoon kraan: wijst op de ontvangst van
WaterMaster
een warmtevraag voor Sanitair Warm
Water (SWW).
84°C
Iconen pompen: tonen welke circulatie-
pompen actief zijn.
CH
DHW
61°C
P3
P4
Regelwaarde = 85°C
Toestel beveiliging
Status: toont de huidige bedrijfsmodus
van het warmwatervoorraadtoestel . Zie
"Statusberichten" op pag. 7.
