INSTALLATIE
OMZETTING NAAR PROPAANGAS
Algemene opmerkingen
FR
•
Zoals op het identificatieplaatje aangegeven, is het toestel fabrieksmatig ingesteld
voor aardgas (G20/G25). Om van aardgas op propraangas over te schakelen, moet een
diafragma toegevoegd worden en moeten vervolgens de nodige instellingen uitgevoerd
worden. Een dergelijke overschakeling is verboden in België.
NL
Voorwaarden
•
Stroomtoevoer onderbroken
•
Gastoevoer onderbroken
•
Voor- en boven- panelen van het toestel gedemonteerd, zie "Demontage en terugplaatsing van de
ES
voor- en boven- panelen" op pag. 37.
Procedure om diafragma toe te voegen (WM 25 - 35 - 45 - 70 - 85)
1.
Schroef de koppeling van de gasbuis los.
2.
Verwijder de stekker van de gasklep (1).
IT
3.
Ontkoppel de luchttoevoer (2) van de venturi (3).
4.
Demonteer het gasklep-venturisysteem door twee schroeven (5) los te draaien. Bewaar ze voor de
latere terugplaatsing.
5.
Demonteer de gasklep (1) van de venturi (3) door 3 schroeven (4) los te draaien. Bewaar ze voor de
latere terugplaatsing.
DE
6.
Plaats het diafragma in het midden van de O-ring (6).
Let erop dat u de O-ring juist plaatst.
7.
Hermonteer het gasklep-venturisysteem, in omgekeerde volgorde, en zet de 3 schroeven (4) en de
2 venturi schroeven (5) met een moment van 3,5 tot 4 Nm.
PL
8.
Hermonteer de luchttoevoer (2).
Procedure om diafragma toe te voegen (WM 120)
1.
Verwijder de stekkers van de gasklep (1).
2.
Schroef de koppeling (4) van de gasbuis los.
RU
3.
Ontkoppel de gasaansluiting door de 4 schroeven
van de gasbuis flens (3). Bewaar ze voor de latere
terugplaatsing.
4.
Plaats het diafragma in het flens (3).
Let erop dat u het diafragma juist plaatst (vlakke
kant in de richting van het gasblok).
5.
Hermonteer de O-ring (2) op de flens.
6.
Hermonteer het flens (3) op de gasklep (1) door de 4 schroeven vast te maken. Zie
nl
38
WaterMaster
Dia. diafragma Propaan-
gas (mm)
25 - 35 45
5,2
70 - 85
6,8
120
8,6
WaterMaster 25 - 35 - 45 - 70 - 85 - 120 : A1006482 - 664Y7300 • D
Taken achteraf
•
Kleef de bij de ombouwkit gevoegde sticker op het toestel en kruis het vakje aan dat aangeeft voor
welk soort gas het toestel momenteel is ingesteld.
•
Sluit de gasaansluiting opnieuw aan.
•
Sluit alle stekkers weer aan.
•
Start het toestel weer op.
•
Verander de code van het toestel, zie de "Installer's Handbook" handleiding.
•
Stel de CO
-waarde in (Zie "Controle en afstelling van de brander" op pag. 40).
2
•
Verzegel de OFFSET en de CO2-afstelschroef op het gasklep (1), indien nodig.
6
5

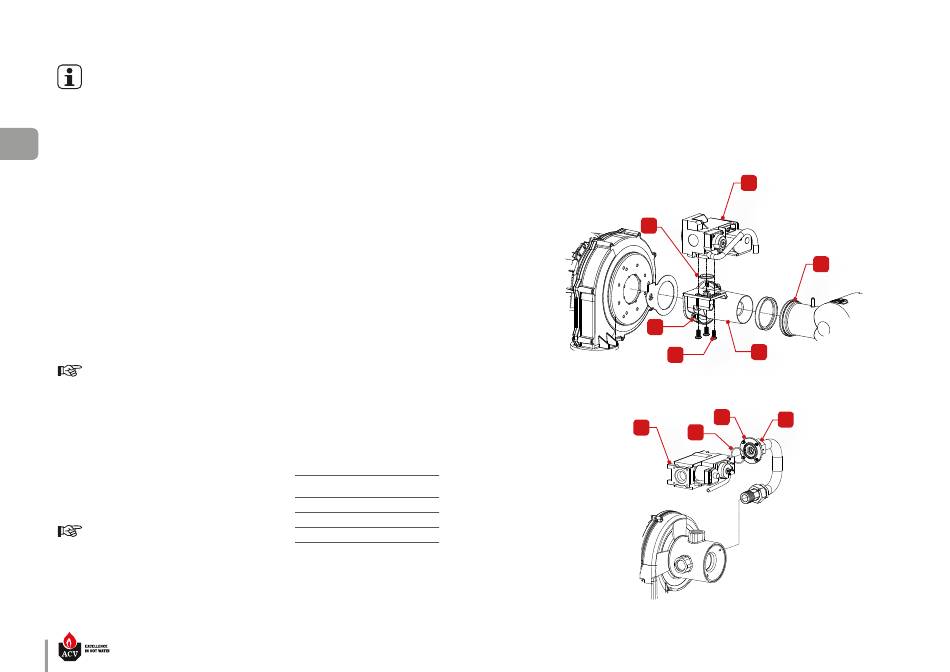

4
WaterMaster 25 - 35 - 45 - 70 - 85
1
WaterMaster 120
1
2
3
3
4
2
