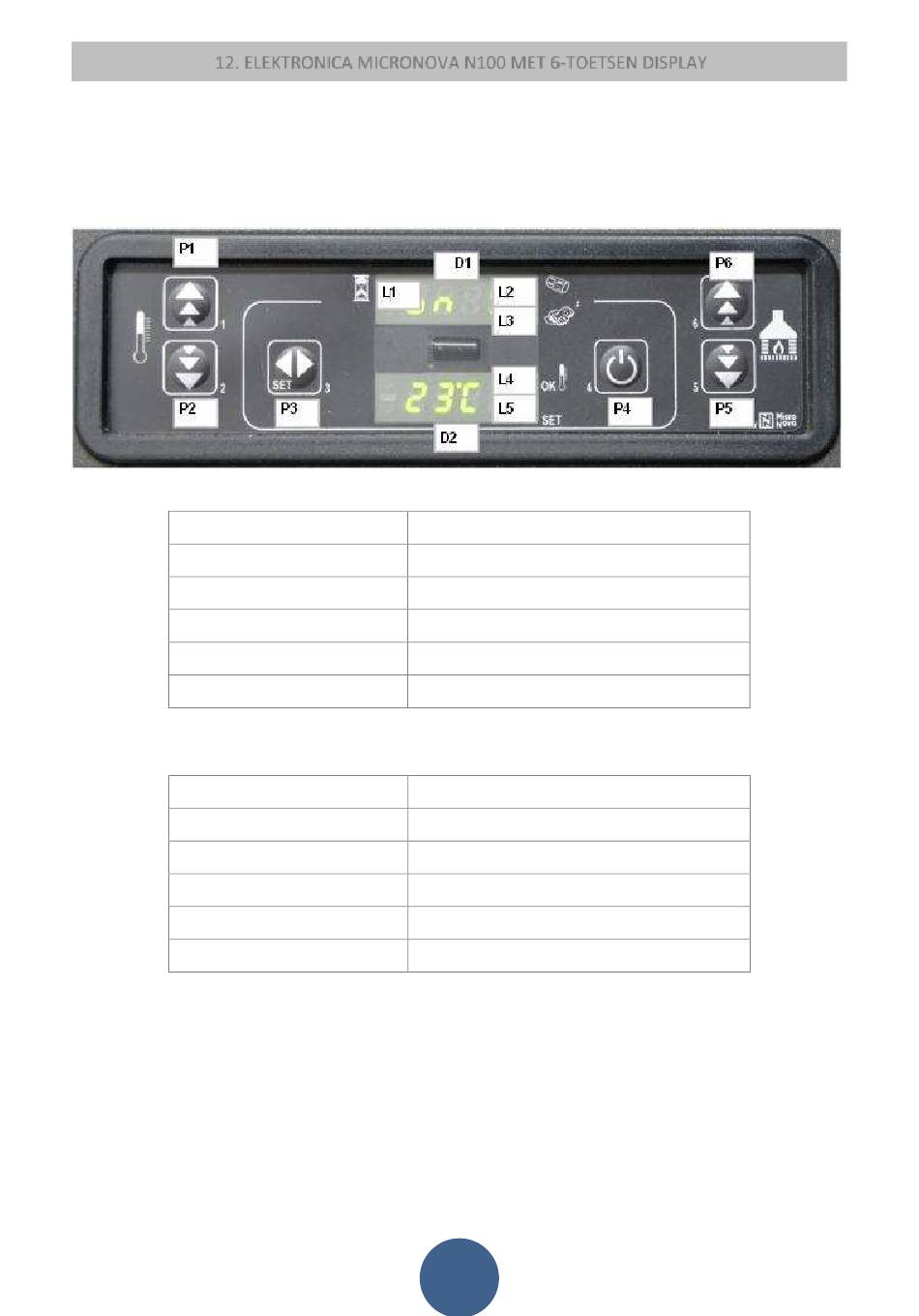

12. ELEKTRONICA MICRONOVA N100 MET 6-TOETSEN DISPLAY
12.1 Correcte werking en regel-/bedieningsinrichtingen
12.1.1 Console
De console staat toe met de besturingseenheid te communiceren door middel van een eenvoudige druk op enkele toetsen. Een
display en LED-indicatoren informeren de operator over de operatieve status van de kachel. In de modus programmering worden
verschillende parameters weergegeven die door middel van druk op de toetsen gewijzigd kunnen worden.
P1
P2
P3
P4
P5
P6
12.1.2 Betekenis van de LED's
LED
L1 CHRONO
L2 SCHROEF ON
L3 AFSTANDSBEDIENING
L4 SET OMGEVING
L5 SET
Display
Display (D1):
Tijdens de inschakeling worden de waargenomen omgevingstemperatuur en de tijd weergegeven.
Tijdens de werking wordt het door de gebruiker ingestelde verwarmingsvermogen weergegeven.
Tijdens de bewerking van de parameters gebruiker/technicus wordt de waarde van de parameter die gewijzigd wordt weergegeven.
Display (D2):
Tijdens de start wordt de status van de kaart weergegeven.
Tijdens de werking wordt het door de gebruiker ingestelde temperatuur weergegeven.
Tijdens de bewerking van de parameters gebruiker/technicus wordt het Label van de parameter die gewijzigd wordt weergegeven.
Verhoging omgevingstemperatuur
Verlaging omgevingstemperatuur
Set / menu
On / Off
Verlaging vermogen
Verhoging vermogen
Betekenis wanneer de LED verlicht is
Chrono geactiveerd
Schroef in beweging
Ontvangst afstandsbediening
Thermostaat actief
Knippert tijdens de set temperatuur of in de menu's
62
