10.5.4 Alarm uitschakeling tijdens de werkfase
Indien de vlam tijdens de werkfase dooft en de temperatuur rookgassen onder minimale grenswaarde voor de werking van de kachel
daalt (parameter PR13) wordt het alarm zoals weergegeven in afbeelding 30 geactiveerd. De uitschakelingsprocedure wordt
onmiddellijk geactiveerd.
10.5.5 Alarm veiligheids-drukregelaar schroef
In geval de drukregelaar (depressiemeter) een druk detecteert die lager is dan de drempelwaarde, grijpt de drukregelaar in om het
voeden van de schroef te stoppen (in serie geschakeld met de voeding hiervan) en tegelijkertijd, door middel van de klemmen AL2 in
CN4, kan de controller deze statuswijziging verwerven. De melding "Alarm Dep Fail" wordt weergegeven en het systeem wordt
gestopt.
10.5.6 Alarm algemene thermostaat
In geval de thermostaat algemene veiligheid een temperatuur boven de drempelwaarde
detecteert, grijpt de thermostaat in om het voeden van de schroef te stoppen (in serie
geschakeld met de voeding hiervan) en tegelijkertijd, door middel van de klemmen AL1 in
CN4, kan de controller deze statuswijziging verwerven. Het bericht ALARM SIC FAIL wordt
weergegeven en het systeem wordt gestopt. Schroef de zwarte dop aan de achterzijde van
de kachel los en druk op de knop om het contact te resetten.
10.5.7 Alarm defect zuigventilator rookgassen
Wanneer de ventilator voor de afzuiging rookgassen defect raakt zal de kachel stoppen en wordt de melding ALARM FAN FAIL
getoond zoals in de volgende afbeelding. De uitschakelingsprocedure wordt onmiddellijk geactiveerd.
10. ELEKTRONICA MICRONOVA MET LCD-DISPLAY

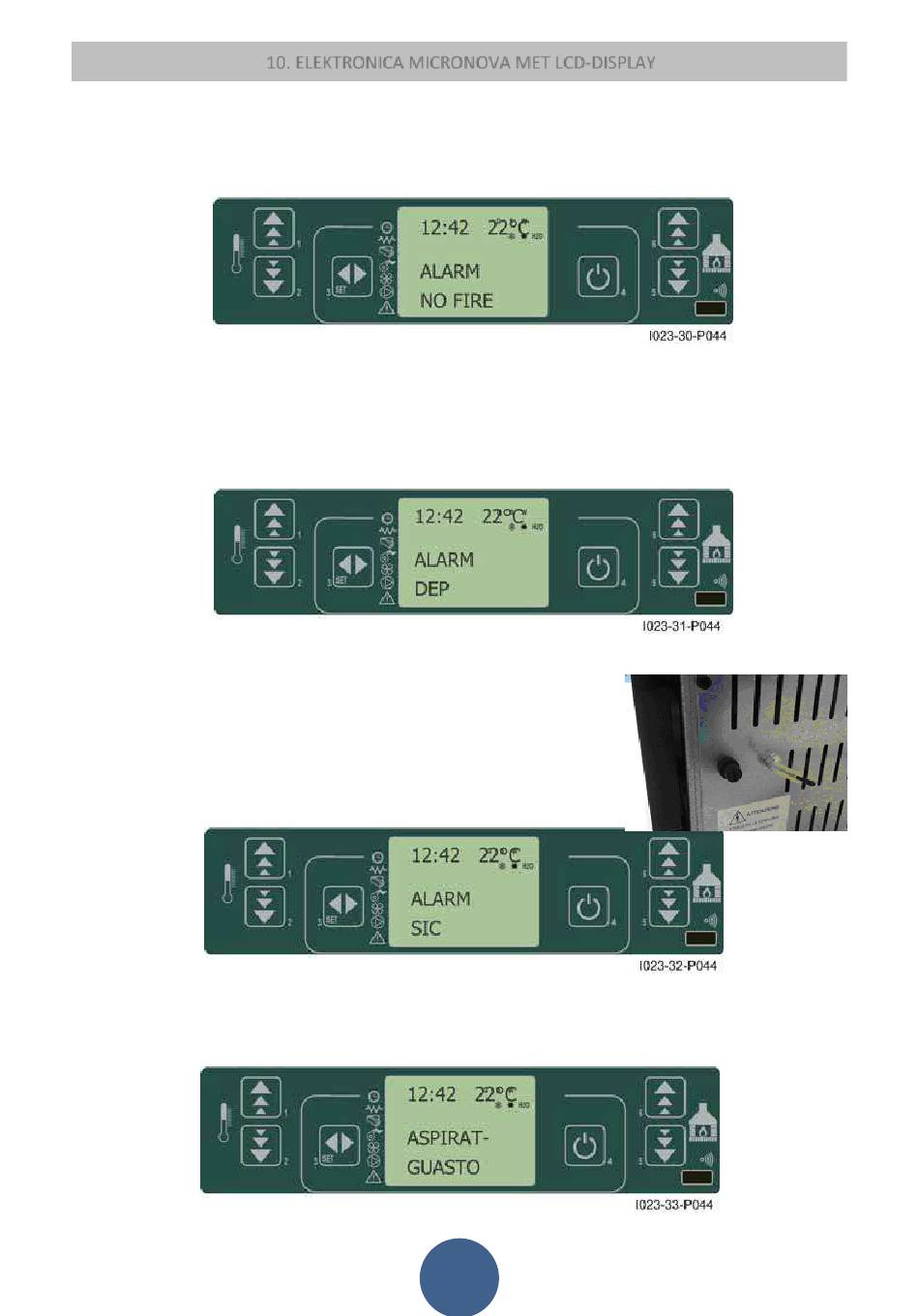

afb. 30
afb. 31
afb. 32
afb. 33
