9
Interface
9.1
RS 232 interface
De bus ( 5 ) voor de interface dient als aansluiting voor de in het
deksel van de PROFITEST 204 integreerbare module SECUTEST
PSI (optie). De resultaten kunnen aldaar als meetwaardeprotokol
afgedrukt worden. (alleen meetwaarden).
De verbinding om gegevens met een PC uit te wisselen, vindt via
dezelfde bus plaats.
Pen 9 mag niet met pen 5 kortgesloten worden!
9.1.1 Uitwerken van de testresultaten m.b.v. software
Via het meegeleverde sotfware programma PROFI204 kunnen
testprotokollen makkelijk met de PC vervaardigd en in het testin-
strument geladen worden.
9.1.2 Interfacedefinitie en -protokol
Interface van de PROFITEST 204 is volgens de RS 232-norm.
Technische gegevens:
Baudrate
9600 Baud fix
Databits
8 Bit
Pariteit
nee
Stopbit
1
Dataprotokol
volgens DIN 19 244
X_ON/X_OFF-Protokol
Alle bedieningsfunkties van de PROFITEST 204 zijn via deze inter-
face op afstand te bedienen. Verder kunnen signaal- en meet-
waarden uitgelezen worden.
Een beschrijving van deze interfaceprotokollen alsmede de com-
mandoopdrachten en syntax kunt U bij GMC-Instruments Neder-
land B.V. opvragen.
56

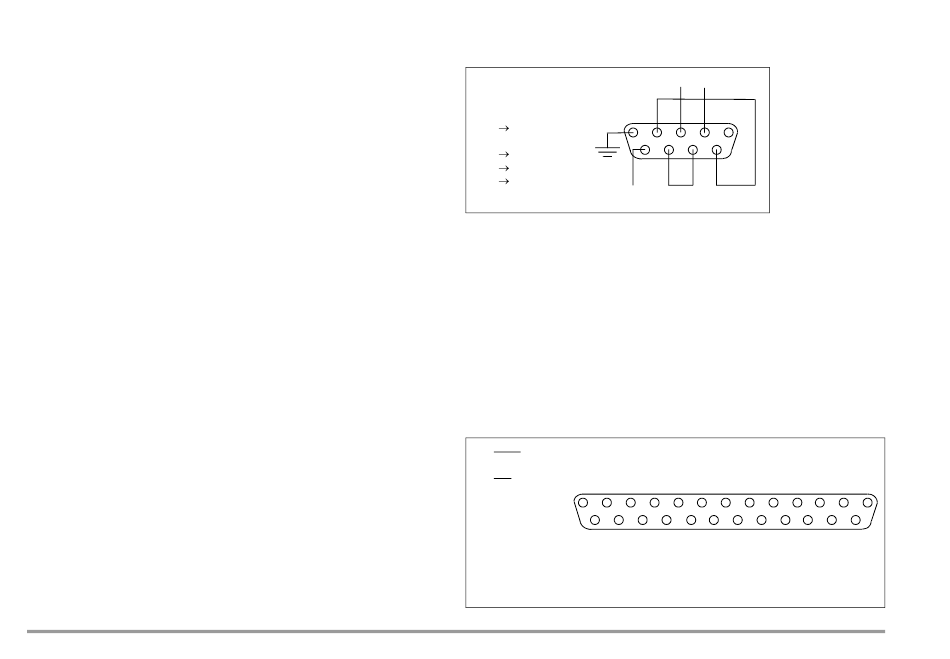

9.1.3 Kontaktbezetting
1: NC
2: TxD
5
3: RxD
4: NC
6
5: GND
6: NC
4
7: NC
8
9
GND
8: NC
7
9: +9 V
+9V
9.2
Printer interface
Aan bus ( 4 ) van deze interface kan iedere in de handel verkrijg-
bare printer met parallel CENTRONICS-interface aangesloten
worden. Via deze printer kunnen gedetailleerde protokollen, mee-
geleverd met de PROFI204 software, afgedrukt worden.
9.2.1 Kontaktbezetting
1:
Strobe
2...9: D0-D7
13
10: ACK
11: BUSY
12: Paper Empty
13: NC
14: NC
25
15: Fault
16: Init Printer
17: NC
18...25:GND
RxD TxD
4 3 2 1
8 7 6
GMC-I Gossen-Metrawatt GmbH
1
14
