9.5

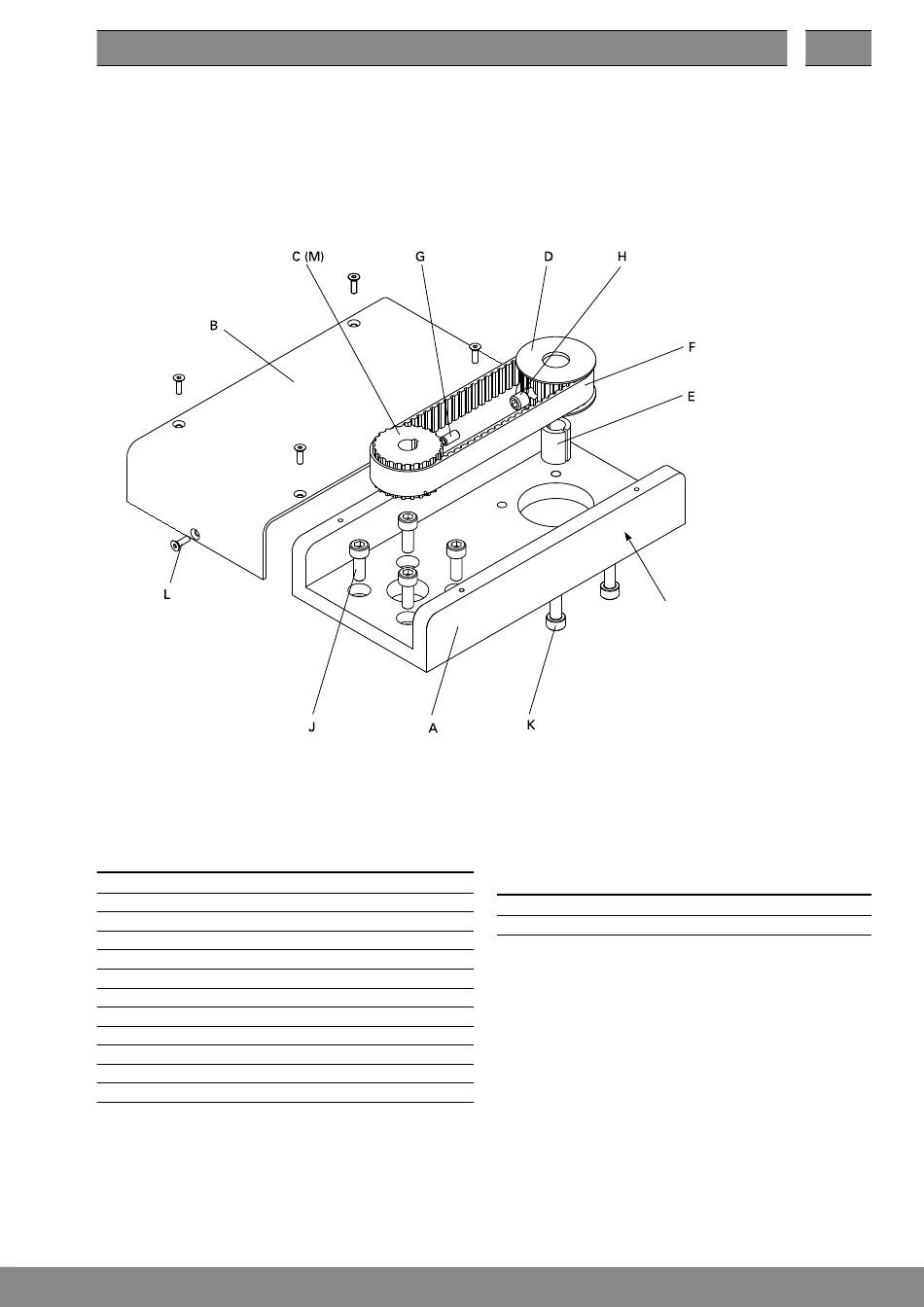

Configureerbare tandriemoverbrenging
9.5.1 Constructie
Aandraaimoment
M5: 5,5 ± 0,8 Nm
M6: 10 ± 1,5 Nm
Loctite 243 (ID 3183)
POS
BENAMING
A
FLENSPLAAT
B
AFDEKPLAAT
C
TANDRIEMWIEL A T5 AANDRIJFZIJDE
D
TANDRIEMWIEL A T5 MOTORZIJDE
E
SPANHULS
F
TANDRIEM
G
SCHROEFDRAADPEN AANDRIJFZIJDE
H
SCHROEFDRAADPEN MOTORZIJDE
J
CILINDERKOPSCHROEF AANDRIJVING
K
CILINDERKOPSCHROEF MOTOR
L
VERZONKEN SCHROEF M3 X 10 DIN 7991 ZWART
TYPEPLAATJE
Aandraaimoment
Aanslaghuls
naar boven monteren
5,5 ± 0,8 Nm
Loctite 243 (ID 3183)
Aandraaimoment
M4: 3 ± 0,5 Nm
M5: 5,5 ± 0,8 Nm
M6: 10 ± 1,5 Nm
M8: 20 ± 1,5 Nm
M10: 40 ± 6 Nm
Loctite 243 (ID 3183)
Onderdelen voor optie „gladde aandrijfas"
POS
BENAMING
C
TANDRIEMWIEL A T5 AANDRIJFZIJDE
M
SPANHULS
37
Aandraaimoment
M6: 6 ± 0,5 Nm
M8: 10 ± 1 Nm
M10: 23 ± 2 Nm
Loctite 243 (ID 3183)
Spleet verticaal op de
schroefdraadpen mon-
teren
Typeplaatje
