Modulaire elektrische lineaire aandrijvingen OSP-E
7.2
Constructie en werking
7.2.0 Algemene constructie
Lineaire aandrijvingen worden ingezet op plaatsen waar lasten getransporteerd en/of nauwkeurig gepositio-
neerd moeten worden.
Door combinatie van meerdere lineaire aandrijvingen is een 2D of 3D toepassing mogelijk.
•
Op een aluminium profiel met zwaluwstaartgroeven zijn aan de kopse kant de behuizingen gemonteerd
die voor de aandrijfelementen nodig zijn.
•
In de cilinderbuis wordt een meenemer bewogen waaraan aan beide zijde steunringen zijn aangebracht.
Deze beperken de wrijving tot een minimum.
•
De last wordt aan de draadgaten in de meenemer gemonteerd.
•
De buitenband van roestvast staal verhindert het binnendringen van vuil in het aluminiumprofiel.
•
De registratie van de positie vindt bij OSP-E..BHD en B plaats via een geïntegreerde permanente mag-
neet. Bij OSP-E..BV wordt een magneetschakelaar-set aanbevolen. De magneet moet in de zwaluwstaart-
groef worden bevestigd.
•
De lineaire aandrijving wordt bevestigd via de draadgaten in de deksels.

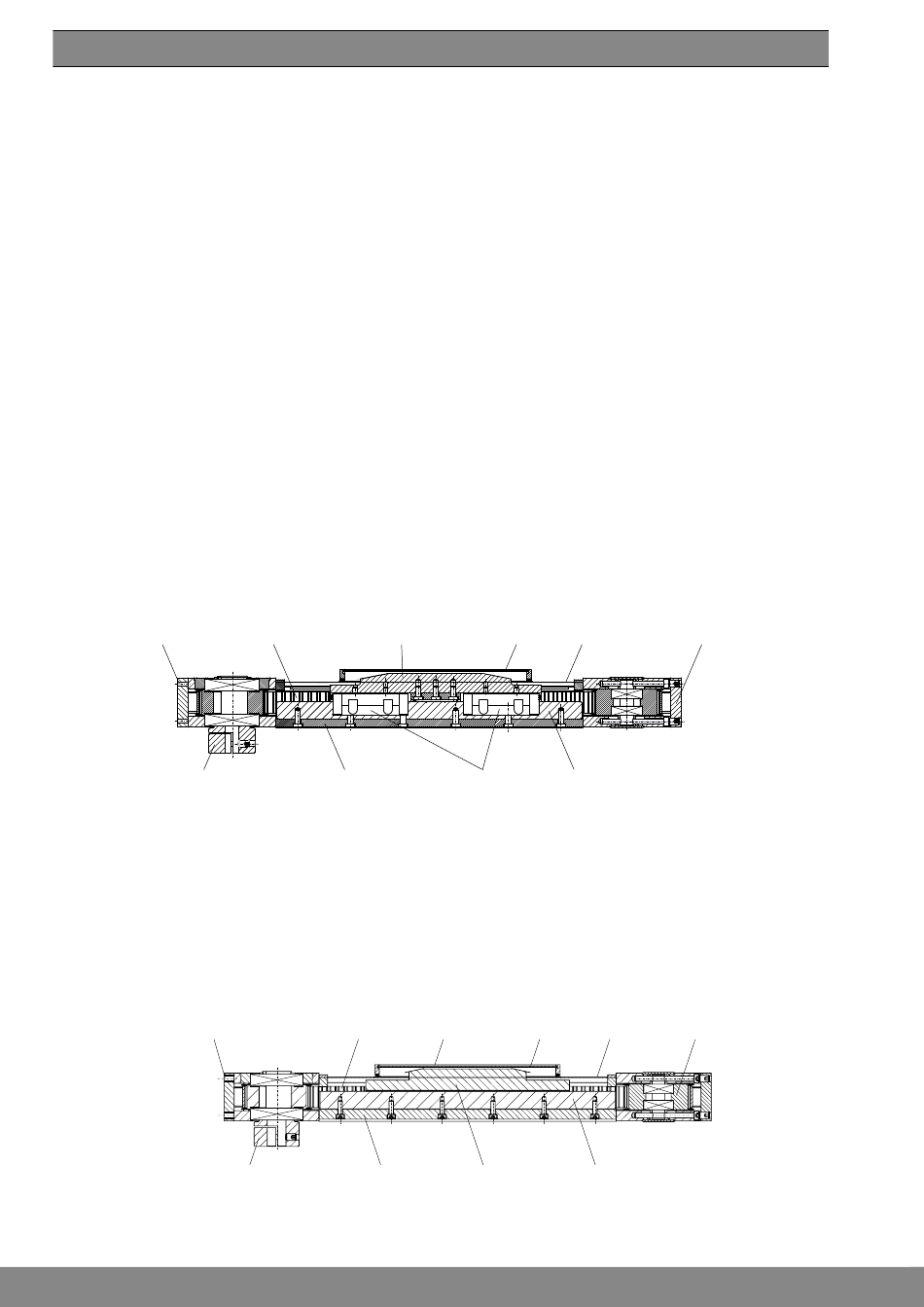

7.2.1 OSP-E..BHD
BHDII: lineaire aandrijving met tandriem en geïntegreerde kogelomloopgeleiding
Constructie
•
Geleiderail met precisieloopbaan van staal.
•
Meenemer op geleideslede met geïntegreerde kogelomloopgeleiding.
•
Tandriemaandrijving met geïntegreerde planetaire tandwielkast (optie).
•
Motorbevestiging aan onder- of bovenzijde (optie) mogelijk.
Draadgaten ter
bevestiging
Klemnaaf- voor spelingsvrije koppeling
van motoren en externe overbrengingen
7.2.2 OSP-E..BHD
BHD: lineaire aandrijving met tandriem en geïntegreerde rolgeleiding
Constructie
•
Lineaire geleiding in het cilinderprofiel met loopwagen met naaldlagers
•
Tandriemaandrijving met geïntegreerde planetaire tandwielkast (optioneel).
•
Motorbevestiging aan onderzijde of bovenzijde (optie) mogelijk
Draadgaten ter
bevestiging
Klemnaaf- voor spelingsvrije koppeling
van motoren en externe overbrengingen
Meenemer met ingebouwde
Tandriem - staal-
permanentmagneet voor
versterkt
positieregistratie
Aluminium profiel met
zwaluwstaartgroeven
Meenemer met ingebou-
wde permanentmagneet
Tandriem - staal-
voor positieregistratie
versterkt
Aluminium profiel met
zwaluwstaartgroeven
Draadgaten
Buitenband van roest-
- compatibel met de
bestendig staal
Proline-serie
Geleidingsrail met precisieloop-
Geleideslede met koge-
lomloopgeleiding
baan en gecalibreerde loopvl-
akken
Draadgaten
Buitenband van roest-
- compatibel met de
bestendig staal
Proline-serie
Geleidingsrail met precisieloop-
Slede met looprollen
baan en gecalibreerde loopvl-
met naaldlagers
akken
12
Instelling
riemspanning
Instelling
riemspanning
