NL
3.5.2 Aansluiting van de module met de DUAL CLIMA R-warmtepomp en de
verwarmingsketel
De FUSION COMBI-module verenigt signalen van de omgevingsthermostaten en voor het activeren
van de ondersteunende verwarming, door de verwarmingsketel, die moeten worden gesensoriseerd
door de DUAL CLIMA R-warmtepomp. Hiervoor moeten elektrische kabels met een minimum
doorsnede van 0,5 mm2 worden doorgevoerd vanaf de klemmenstrook van de DUAL CLIMA R-
warmtepomp naar het interieur van de FUSION COMBI-module. De onderstaande afbeeldingen
beschrijven de manier waarop alle nodige signalen worden verbonden voor een correcte werking.

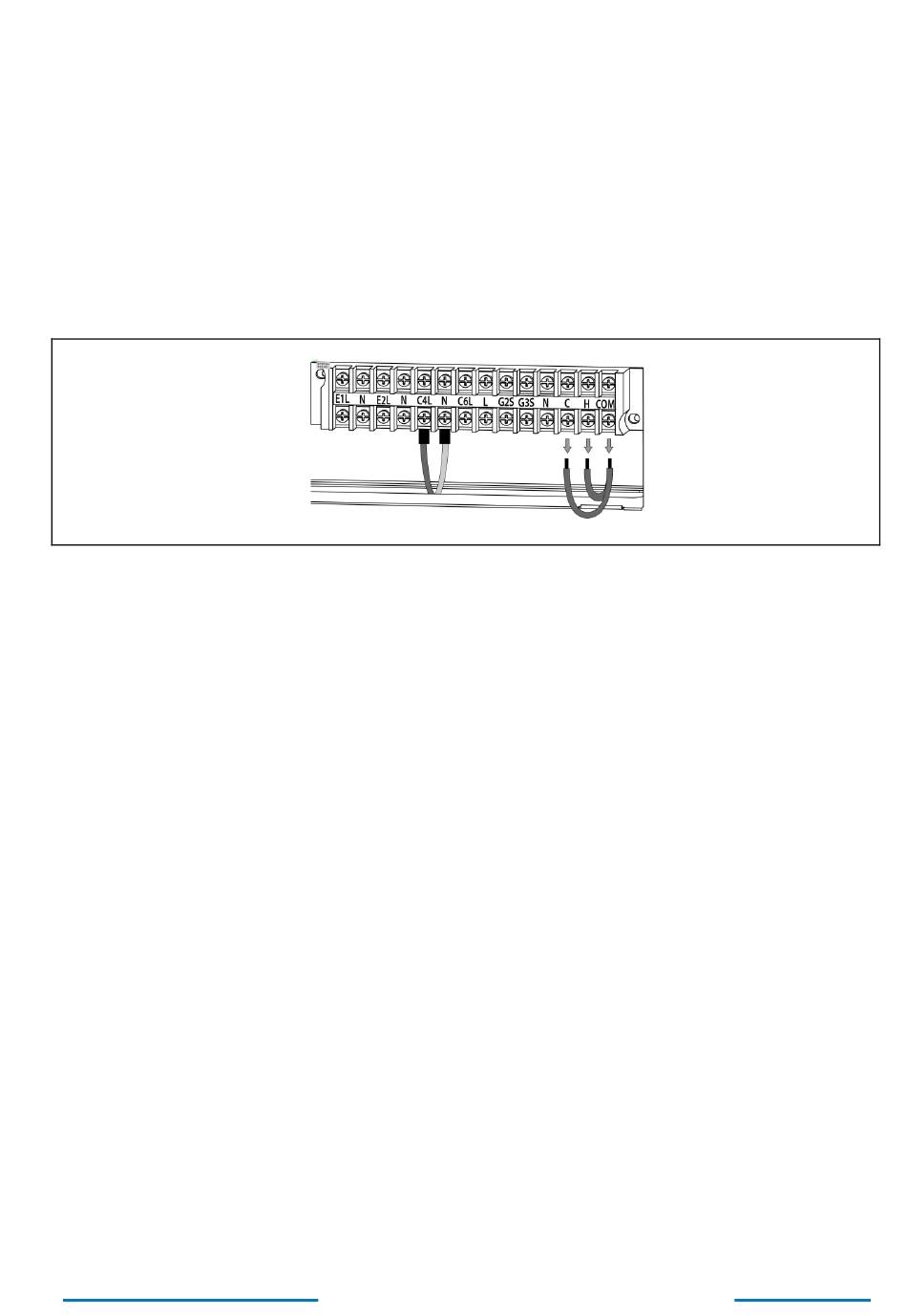

In de eerste plaats is het noodzakelijk de bruggen van de verbinding van de omgevingsthermostaat
van de DUAL CLIMA R-warmtepomp te verwijderen.
Eens deze bruggen verwijderd zijn, moeten alle hierna beschreven verbindingen worden uitgevoerd:
Verbind een driedraads elektrische kabel tussen de verbindingsklem H, C en COM van de
klemmenstrook van de DUAL CLIMA R-warmtepomp en de klemmen 12, 13 en 14 van de
klemmenstrook in het interieur van de FUSION COMBI-module (zie "Verbindingsschema"). De module
beschikt over een reeks wartels, waarlangs de kabels kunnen worden doorgevoerd naar het interieur
van het toestel.
Verbind daarna met twee kabels de verbindingsklemmen E2L en N van de klemmenstrook van de
DUAL CLIMA R-warmtepomp met de klemmen 15 en 16 van de klemmenstrook in het interieur van
de FUSION COMBI-module (zie "Verbindingsschema").
Verbind uiteindelijk de klemmen van de ingang van de omgevingsthermostaat van de reeds
geïnstalleerde verwarmingsketel met de verbindingsklemmen 10 en 11 (TAcald) van de klemmenstrook
van de FUSION COMBI-module (zie "Verbindingsschema"). Op deze manier kan de DUAL CLIMA R-
warmtepomp het verzoeksignaal aan de verwarmingsketel in ondersteunings- of hulpmodus activeren.
Onderstaand verbindingsschema beschrijft de wijze waarop de nodige verbindingen tussen de DUAL
CLIMA R-warmtepomp, de FUSION COMBI-module en de verwarmingsketel worden uitgevoerd voor
een correcte werking.
16
FUSION COMBI W 50/FUSION COMBI F 80
