7.2.5
Schakelbord
Onderbreek de stroomtoevoer naar de brander
met de hoofdschakelaar van de inrichting.
GEVAAR
Indien het onderhoud / de vervanging van de onderdelen onder-
aan het schakelbord moet uitgevoerd worden, kan de voorzijde
van het schakelbord zelf bereikt worden door de volgende aan-
wijzingen te volgen:

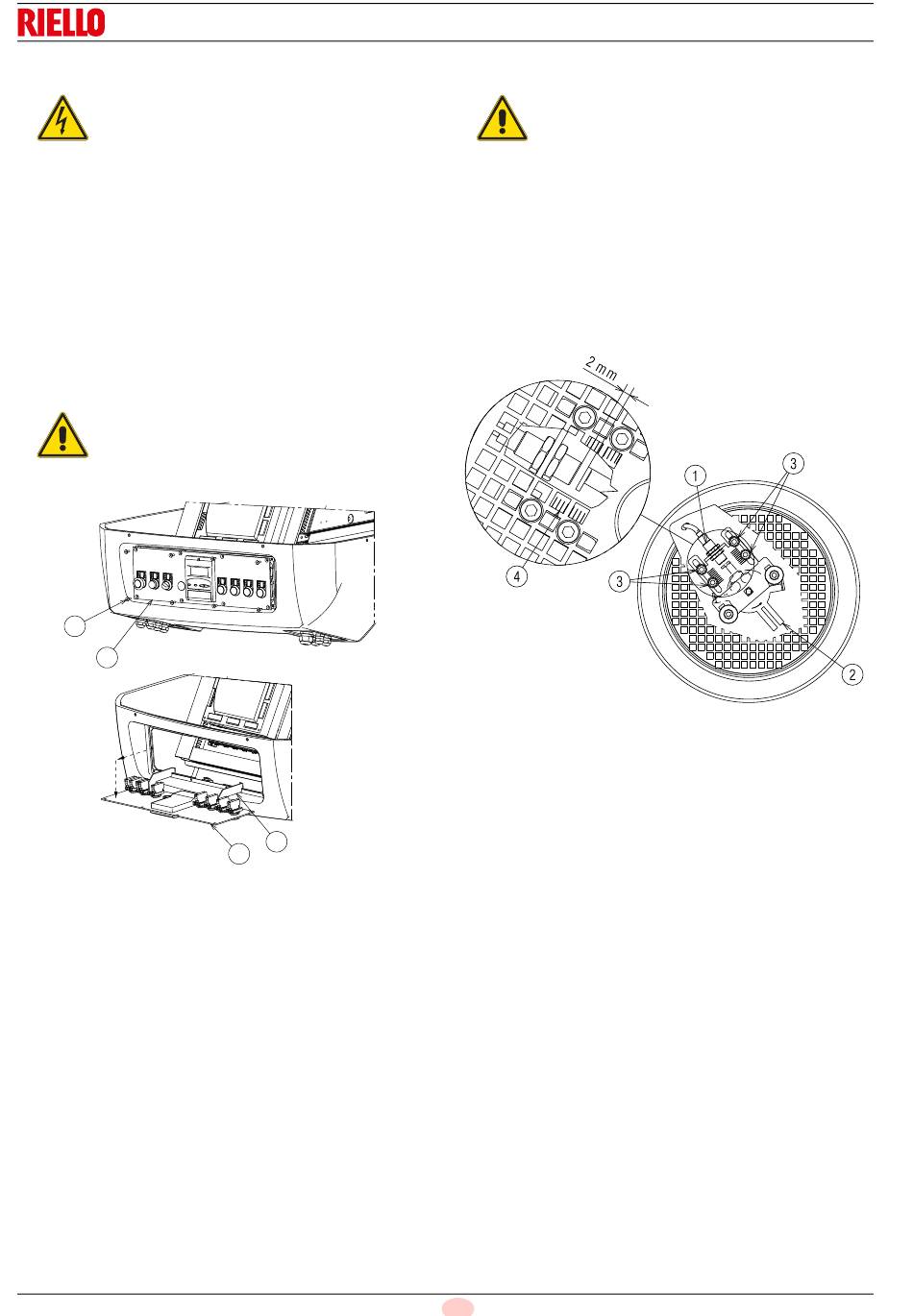

draai de schroeven 2)(Afb. 36) van het bedieningspaneel 1)
los;
verwijder het bedieningspaneel 1) en draai het 90°, koppel
de daarvoor bestemde beugeltjes 3) vast in het profiel van
het schakelbord (zie Afb. 36);
nadat de handeling is uitgevoerd, moet het bedieningspa-
neel 1) in het schakelbord gemonteerd worden met behulp
van de daarvoor bestemde schroeven 2), en moeten de
aanwezige kabels opgeborgen worden.
Als het bedieningspaneel 1) niet in de zitting van
het schakelbord wordt gemonteerd, wordt de be-
schermingsgraad "IP" van de machine verloren.
OPGELET
2
1
20094732
20089610
Onderhoud
3
1
Afb. 36
7.2.6
Positionering toerensensor
In geval van storingen of de vervanging van de
toerensensor, moet de positionering in de motor-
kap van de ventilator gecontroleerd/hersteld wor-
den.
OPGELET
Voer de afstelling als volgt uit:
los de schroeven 3)(Afb. 37), en zet de sensor tegen het
blad van de schijf 2);
gebruik de gegradueerde schaal 4) als referentie, en plaats
de toerensensor ongeveer één merkteken achteruit zodat
een afstand van ongeveer 2 mm van het blad 2) wordt ver-
kregen.
Nadat de toerensensor 1) correct is gepositioneerd, moeten
de schroeven 3) vastgedraaid worden met een aanhaalmo-
ment van ongeveer 5±0,5 Nm.
Legende (Afb. 37)
1
Toerensensor
2
Schijf
3
Schroef
4
Gegradueerde schaal
32
NL
20087860
Afb. 37
