Installatiehandleiding
Inbouwvarianten gaskookveld
Draaischakelaar GAS411/421/641/951

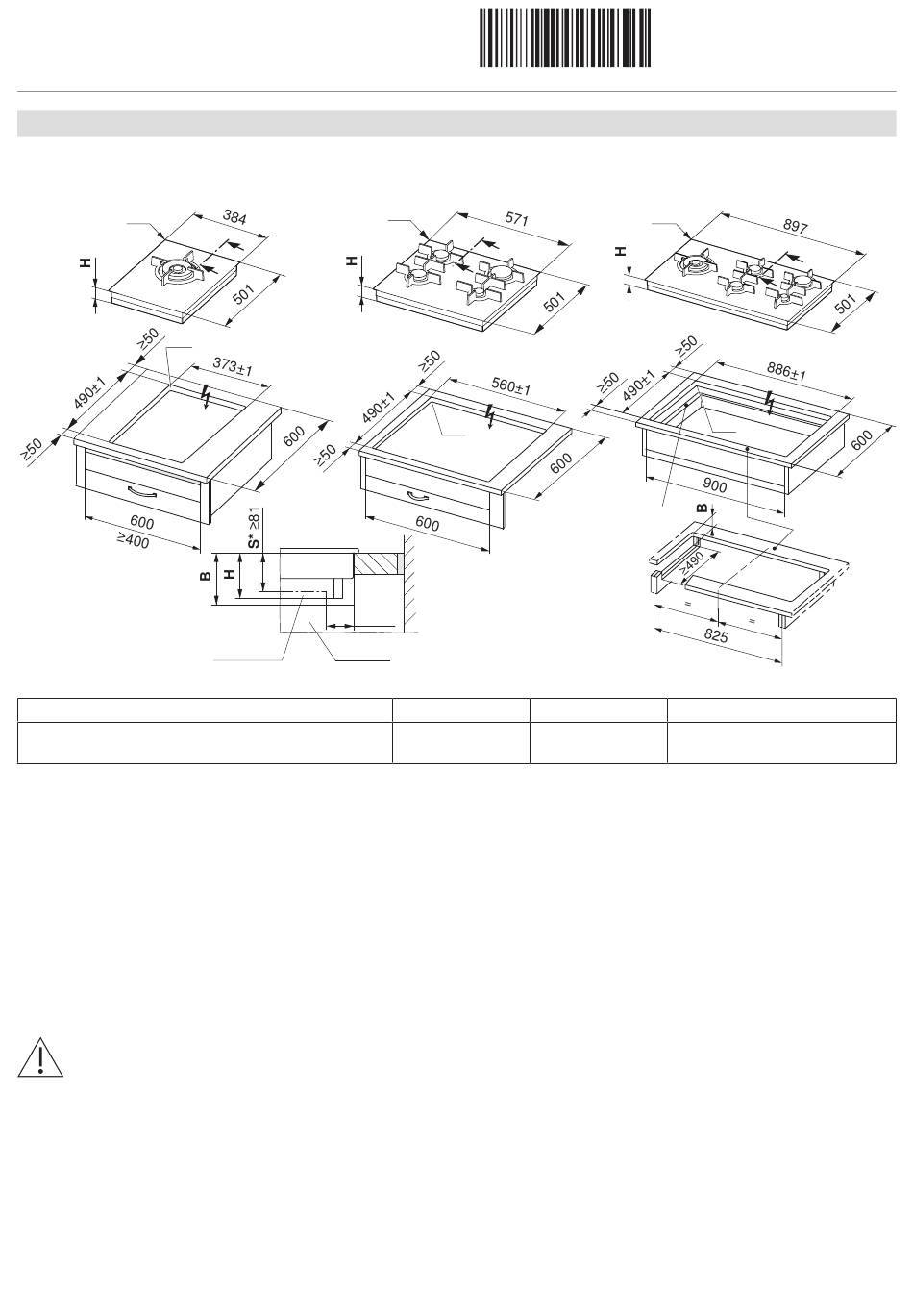

Opliggende inbouw
De weergave van het in te bouwen kookveld kan afwijken van het afgebeelde kookveld!
GAS411GSAZ, GAS421GSAZ
Ri
Ra
* De tussenruimte is verplicht!
Type
GAS411GSAZ, GAS421GSAZ,
GAS641GSAZ, GAS951GSAZ
B
Vereiste vrije ruimte voor service-vervanging
H
Maat van de bovenzijde van het werkblad tot de onderzijde van de gasaansluiting
Ri
Toestel-hoekradii basisplaat
S
Minimale afstand tussen bovenzijde werkblad en een eventuele lade
T
Minimale afstand tussen achterzijde uitsnede en een eventuele lade
1
De verbindingsstukken voor en achter zijn mogelijk van onderen verstevigd. De breedte van de verbindingsstukken
wordt door de fabrikant van de stenen afdekking bepaald. Afhankelijk van de eigenschappen van de steen kan de mi-
nimale breedte van de verbindingsstukken variëren.
2
Uitsneden in de zijwanden links/rechts bij een nisbreedte van 900 mm, vereist voor onderhoud waarbij het montage-
stuk voor de onderzijde van het toestel naar beneden gedemonteerd moet worden.
Installatie
Het afdichtingsprofiel niet beschadigen.
Het afdichtingsprofiel moet over de gehele omtrek op het werkblad liggen.
▸
De inbouwuitsnede zeer nauwkeurig tot stand brengen.
▸
Het toestel zorgvuldig in de inbouwuitsnede plaatsen en goed sluitend tegen het werkblad drukken.
▸
De vier spanklemmen in de daarvoor bestemde boringen in de omtrek van het toestel aanbrengen en het toestel ermee aan het
werkblad klemmen.
Gecombineerde inbouw
De opliggende gecombineerde inbouw wordt beschreven in het document 1013775. Hiervoor is het tussenprofiel 1014361 of 1019199
nodig.
Y
Y
Y – Y
T ≥90
Lade /
meubel
Zijwand
Ra
1009443-13
GAS641GSAZ
Ri
Y
Y
Ra
B
≥95 mm
Uitsnede hoekradiussen buiten
3
GAS951GSAZ
Ri
Ra
2
H
Hoekradius Ra/Ri
94 mm
1009443-13
14-11-2024
Y
Y
1
0–5/2 mm
