SV

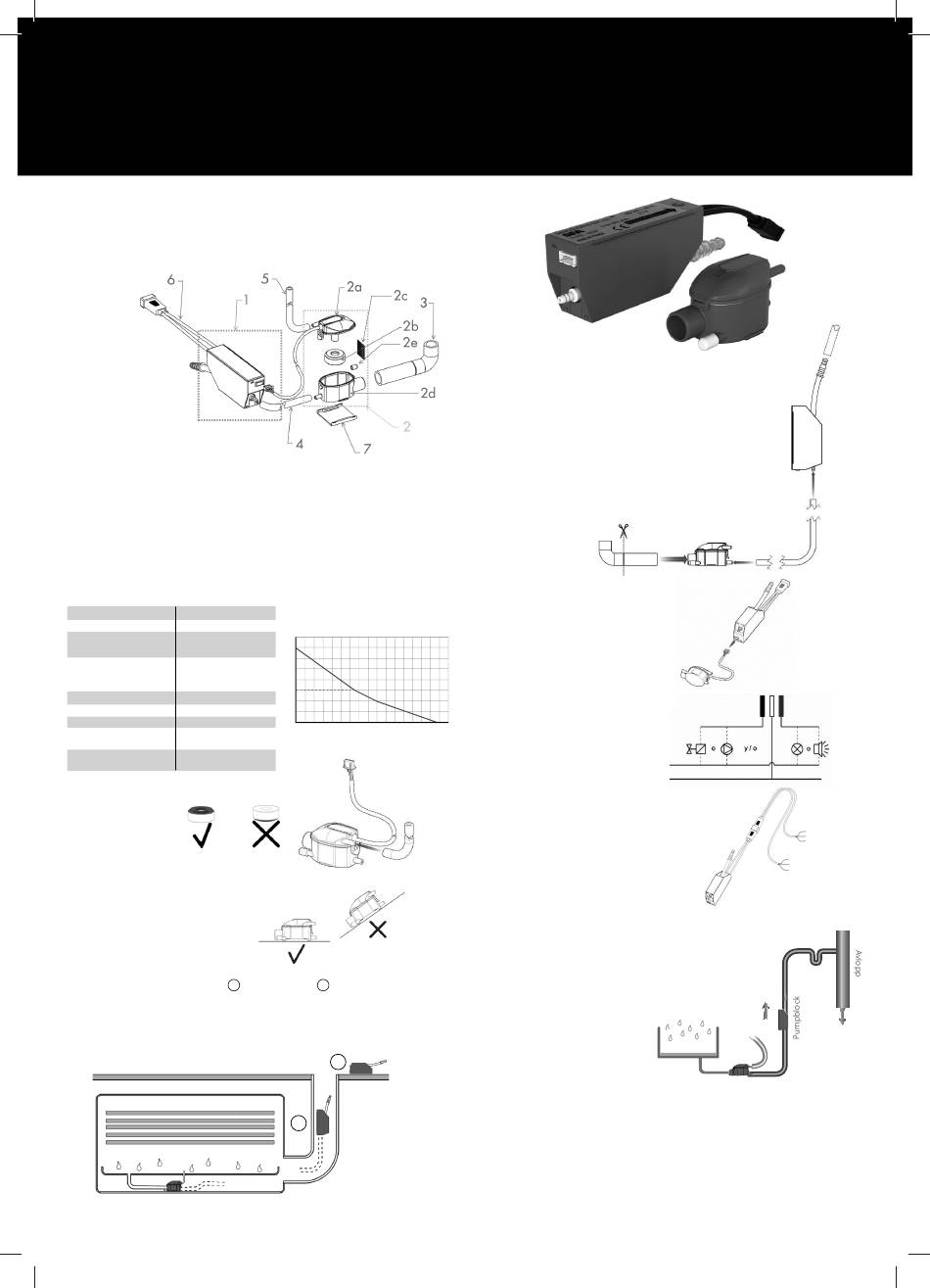

1. Lådans innehåll
SANICONDENS Clim mini består av två delar:
- Pumpblock
- Trenivågivare – Tre nivå givare
1 : pump
2 : givare
2a: kåpa
2b: flottör
2c: filter
2d: reservoar
2e: plugg
3 : Anslutningsböj
4 : Slang 1,5 m, inv. Ø 4 mm
5 : Ventilationsrör
6 : Kabel med kontakt
7 : Stöd
2. Varning
SANICONDENS Clim mini
- Endast avsedd för att pumpa vatten.
- El-installation efter konstens alla regler.
- Får inte köras torr.
- Montera givaren horisontellt.
- Får endast installeras inne i ett hus eller
en lokal.
3. Tekniska data
Ljudnivå vid 1 m
23 dB (A)
Maxkapacitet
15 l/tim
Maximal bortträngning
14 m
- tryckhöjd
Maximal rekommen-
derad bortträngning-
6 m
tryckhöjd
Maximal uppsugning
2 m
Strömförsörjning
220-240V-50 Гц
Effekt
22 W
Slår av vid 70 °C och
Överhettningsskydd
återställs automatiskt
Max temperatur
35°C
på vattnet
4. Installation
A – Givarblock
4
Magneten uppåt.
Locket stängt.
4
Anslut ventilationsröret på givarkåpan och rikta
4
röret uppåt.
Montera givaren vågrätt med hjälp av det
4
medföljande stödet.
B – Pumpblock
Installera pumpen i avloppsrännan
4
1
Respektera pumpriktningen (se pilen på pumpblocket).
Pumpen ska helst monteras vertikalt.
4
4
Reservera utrymme runt pumpblocket så att det har möjlighet att svalna vid långvarig
drift.
4
Begränsa kontakten mellan kablar och vatten.
SANICONDENS Clim mini täcks av en 2-årsgaranti, förutsatt att den har installerats och används korrekt.
- Får ej nedsänkas i vätska.
- Dra ut sladden före eventuellt underhåll.
- Placera flottören med magneten uppåt.
Höjd (m)
16
14
12
10
8
6
4
2
0
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
eller i undertaket
.
2
2
1
SANICONDENS Clim mini
C – Vattenanslutningar
4
Anslut givaren till kondensinloppet (1).
Anslut pumpen och givaren med hjälp av den medföljande slangen (2).
4
Utlopp (3):
4
• Pumpens utgång ska anslutas till avloppsröret med ett rör
med en invändig diameter på 8 eller 10 mm (medföljer ej).
• Var uppmärksam på backflöde! Utloppsrörets ände måste
vara på en högre nivå än kondensvattenbehållaren.
D – Elektriska anslutningar
4
Anslut givaren till pumpblocket med kabeln.
4
För att ansluta larmet, använd kontakterna
Liter/tim.
NO/NF (normalt öppen/normalt stängd),
rekommenderad bryteffekt = 2A (5A Max.).
Anslut larmet enligt kopplingsschemat.
Strömförsörjning:
4
• Anslut pumpen elektriskt (fas, jord, neutral):
- Eller via luftkonditioneringen
- Eller direkt genom en anordning med 30 mA
jordfelsbrytare.
5. Driftsättning
Respektera pumpriktningen (se pilen på pumpblocket).
4
4
Häll vatten i kondensvattenbehållaren.
Kontrollera att pumpen startar och stoppar
4
när vattennivån har sjunkit.
Kontrollera anslutningens täthet.
4
6. Underhåll
Allt underhåll måste utföras när anläggningen är avstängd.
4
Denna produkt kräver underhåll i början av sommaren regelbundet om pumpen
4
används året runt.
4
Rengör:
• Reservoaren.
• Filtret.
• Flottören.
• Sätt tillbaka allt och stäng reservoaren.
SFA
1
2
vit
NF
svart
Utloppsrör (medföljer ej) inv. Ø 8
eller 10 mm via adapter
Kondensvattenbehållare
Givarblock
3
2
NO
violett
