6.3

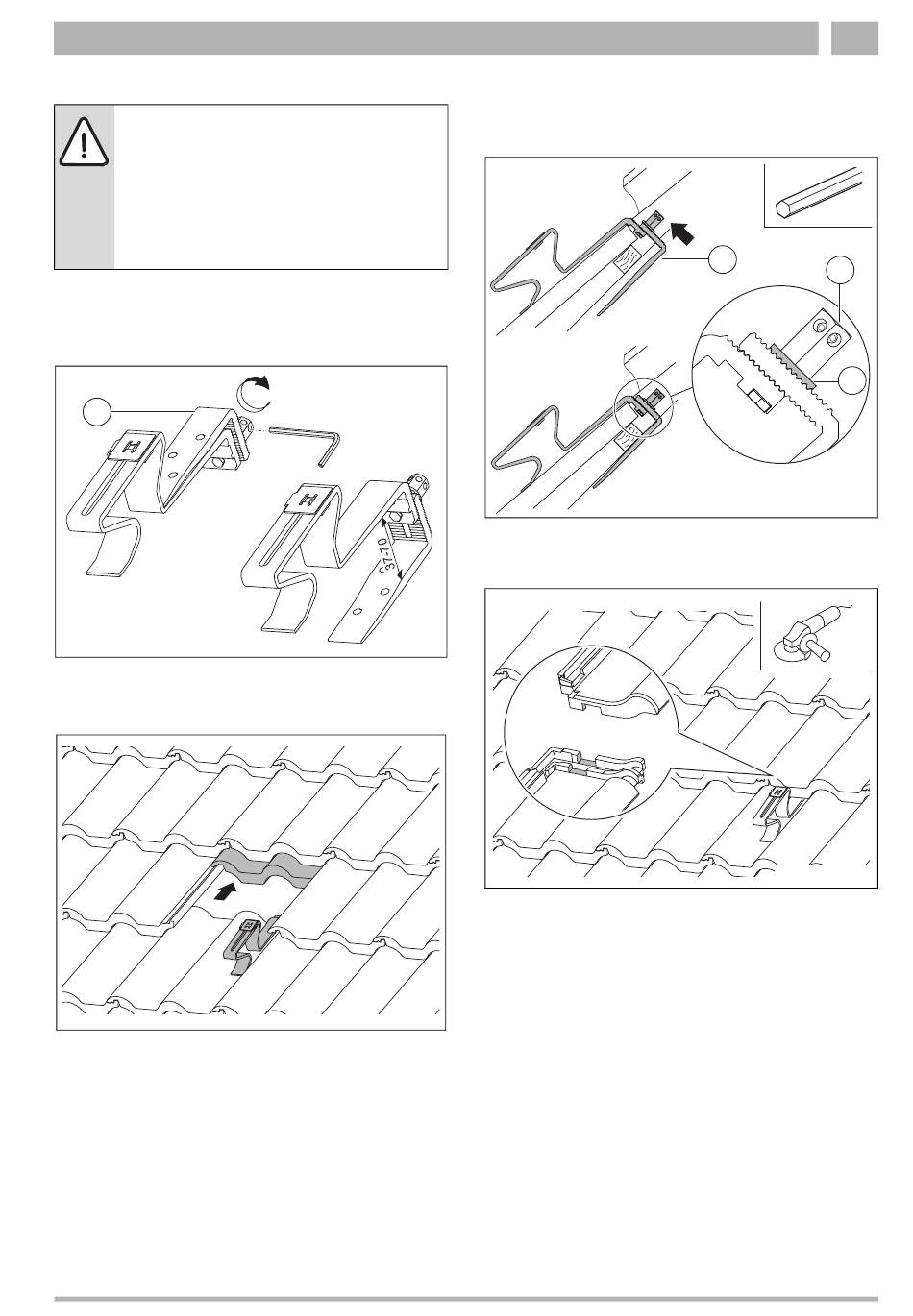

Monteren van dakhaken bij dakpannen
WAARSCHUWING: Schade aan de installatie door na-
derhand
losraken van de lange moer op de dakhaak.
Bij het vastdraaien van de moer wordt een borging geac-
tiveerd.
▶ Wanneer de lange moer meer dan eenmaal wordt los-
gemaakt, bouwzijdig het schroefdraad borgen (bijv.
met geschikte lijmstof).
▶ Draai de moer met inbussleutel 5 mm los, om het onderstuk van de
dakhaak [1] te draaien of om te zetten.
▶ Gebruik de dakhaak als keperverankering ( afb. 26) wanneer de
dakpan- en panlatdikte samen meer zijn dan 70 mm.
1
6720640298-07.1ST
Afb. 22 Verdraaien onderstuk dakhaak, maten in mm
Dakhaak aan daklat hangen
▶ Schuif bij de dakhaakpositie een dakpan omhoog.
Afb. 23 Ingehangen dakhaken
SCM3 • 6 720 806 154 (2013/03)
▶ Plaats de dakhaak in het golfdal en hang deze aan de panlat.
▶ Schuif het onderstuk van de dakhaak [1] tot aan de panlat omhoog.
▶ Draai de moer [2] vast, wanneer de vertande vulring [3] in de vertan-
ding van het onderstuk van de dakhaak grijpt.
Afb. 24
▶ Verwijder het steunpunt van de dakpan voorzichtig, zodat geen vlieg-
sneeuw kan binnendringen.
Afb. 25 Geprofileerde dakpan
6720640298-08.1ST
Montage van de dakbevestiging
1
6
2
3
6720640298.09-1.ST
6720640298.09-1.ST
6720803995-24.1ST
13
