encaje de válvula de escape (15), la bola de válvula de escape
(13) y la guía de bola superior (12), sustituir las piezas si es
necesario. En caso de que el desgaste del encaje de válvula de
escape (15) sea sólo por un lado, montarlo volteado.
16. Realizar el montaje en orden inverso.
17. Si pretende cambiar las empaquetaduras de la sección de
líquido, pase a la sección 11.3. De lo contrario, vuelva a
montar la sección de líquido en el orden inverso en el que se
desmontó.
11
12
13
14
15
9
11.3
Empaquetaduras
1. Desmontar la caja de válvula de admisión conforme a los
pasos en capítulo 11.2, página 14.
2. No es necesario desmontar la válvula de escape.
3. Tire la palanca del lado inferior del pulverizador hacia la parte
delantera de éste. Esto soltará toda la sección de líquido.
4. Deslice la sección de líquido hacia delante para retirarla de la
carcasa de engranajes.

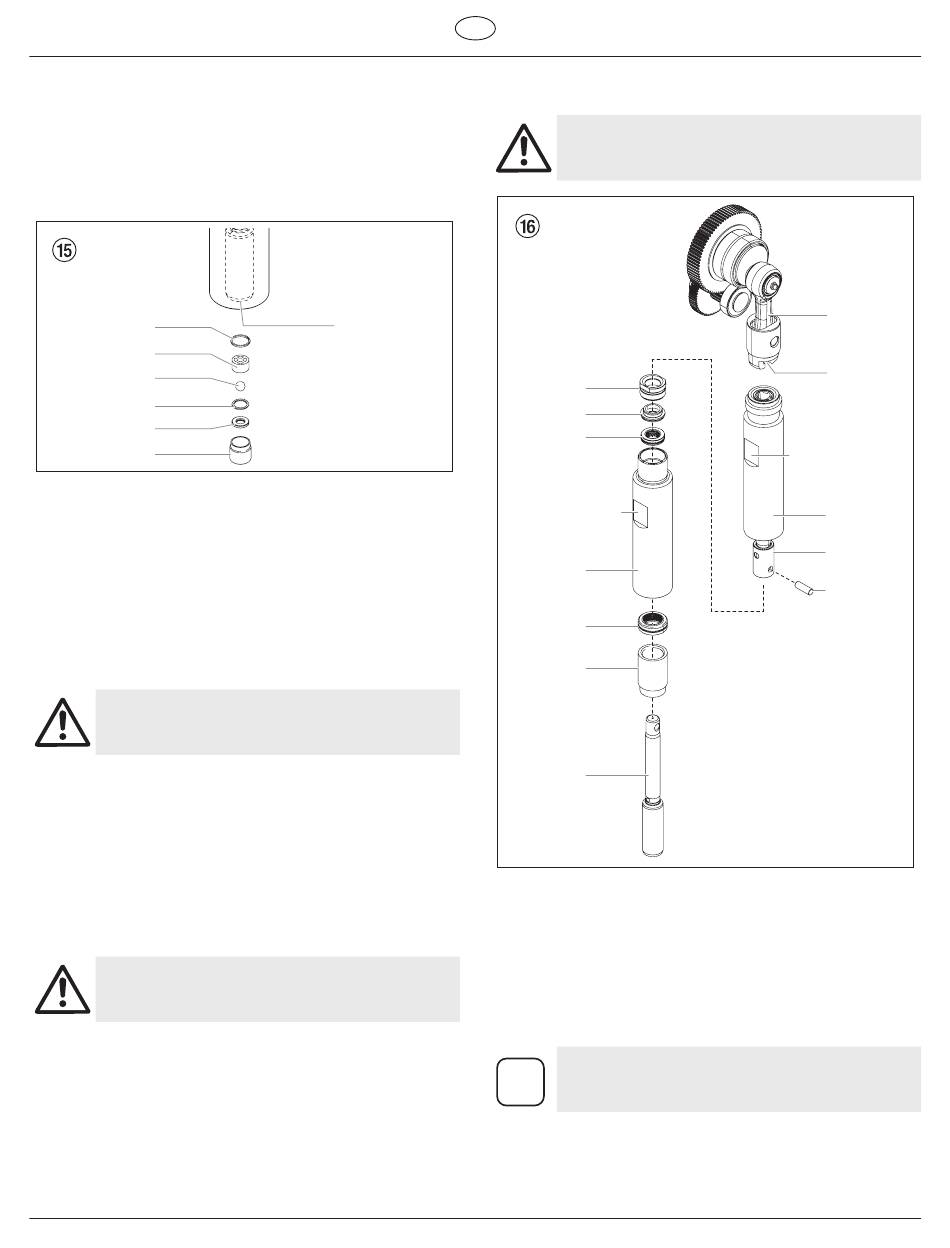

5. Coloque el cilindro de la sección de líquido en posición
vertical en una prensa, sujetando las partes planas para llaves
(Fig. 16, Pos. 1).
No apriete en exceso la prensa. Se puede dañar el
cilindro.
6. Gire la carcasa superior (2) en sentido contrario al de las agujas
del reloj para soltarla del cilindro (3).
7. Tire hacia abajo lentamente la carcasa superior (2) lo suficiente
para exponer el deslizante de extensión (4) y el pasador de
conexión (5) que conecta la biela del pistón (6) al deslizante de
extensión (4).
8. Presione el pasador de conexión fuera del deslizante de
extensión y de la biela del pistón, y retire la biela del pistón/
carcasa superior.
9. Coloque la carcasa superior en posición vertical en una prensa
sujetándose en las partes planas para llaves.
No apriete en exceso la prensa. Se puede dañar el
carcasa superior.
10. Use una llave para retirar el retén del sello superior (2).
11. Deslice la biela del pistón (6) hacia fuera por la parte inferior
del carcasa superior (2).
12. Verifique que la biela del pistón (6) no tenga desgaste y
reemplácela si fuese necesario.
13. Retire el anillo de soporte superior (9) y el conjunto de
empaquetadura superior (10) de la parte superior del carcasa
superior (2).
ProSpray 3.39
E
14. Retire el adaptador (11) y el conjunto de empaquetadura
10
15. Limpie el carcasa superior (2) y cilindro (3-5). Inspeccione
16. Coloque el carcasa superior (2) en posición vertical en una
17. Coloque las nuevas empaquetaduras superiores e inferiores
i
18. Lubrique la empaquetadura superior (10) e inferior (12) con
15
inferior (12) de la parte inferior del carcasa superior.
Tenga cuidado de no rayar, raspar o dañar de otra
forma el carcasa superior durante el retiro de las
empaquetaduras.
8
9
10
7
2
12
11
6
el carcasa superior y cilindro para saber si presenta daños y
reemplácelo si fuese necesario.
prensa sujetándolo en las partes planas para llaves (7).
y retire las herramientas previamente formadas. Guarde la
herramienta previamente formada de la empaquetadura
superior para utilizarla como herramienta de inserción del
pistón más adelante en este procedimiento.
No retire las herramientas previamente formadas de
las empaquetaduras superior e inferior hasta antes
de que se instalen en el carcasa superior.
grasa para máquinas.
Reparaciones en el aparato
14
13
1
3
4
5
