4.5.2

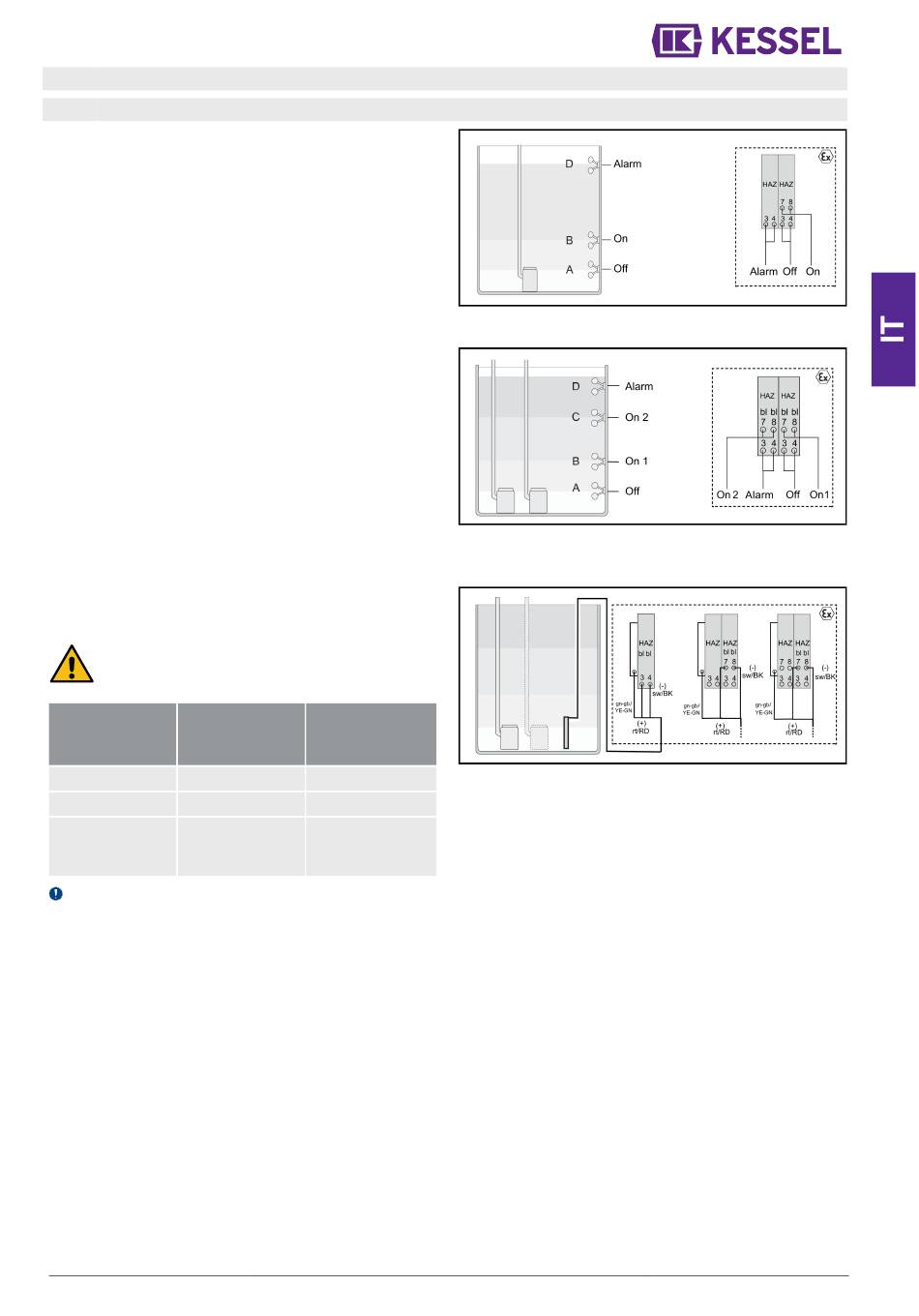

Montaggio dei sensori ATEX
4.5.2.1 Collegamento dell'interruttore a galleggiante ATEX
Collegare le estremità della linea dell'interruttore a galleg-
giante ai morsetti della barriera Zener (vd. "fig. 6: Interruttore
a galleggiante Mono ATEX").
Collegare le estremità della linea dell'interruttore a galleg-
giante ai morsetti della barriera Zener (vd. "fig. 7: Interruttore
a galleggiante Duo ATEX").
Sonda di livello Mono/Duo ATEX
Collegare le estremità della linea della sonda di livello ai
morsetti (vd. "fig. 8: Pegelsonde ATEX"). Il collegamento
della sonda di livello è identico per gli impianti Mono e Duo.
AVVERTENZA
Collegare alla barriera Zener solo le sonde di livello
che soddisfano i requisiti ATEX.
Colore filo
Denominazione
Rosso (più)
3
Nero (meno)
4
Giallo-verde (col-
PE
legamento equi-
potenziale)
In caso di prolungamento del cavo di collegamento della
sonda di livello, usare la scatola di derivazione KESSEL
(codice articolo 28799).
010-532
Conversione dal
galleggiante alla
sonda di livello
7
8
PE
Istruzioni per l'installazione e l'uso
Fig. 6: Interruttore a galleggiante Mono ATEX
Fig. 7: Interruttore a galleggiante Duo ATEX
Fig. 8: Pegelsonde ATEX
81 / 140
