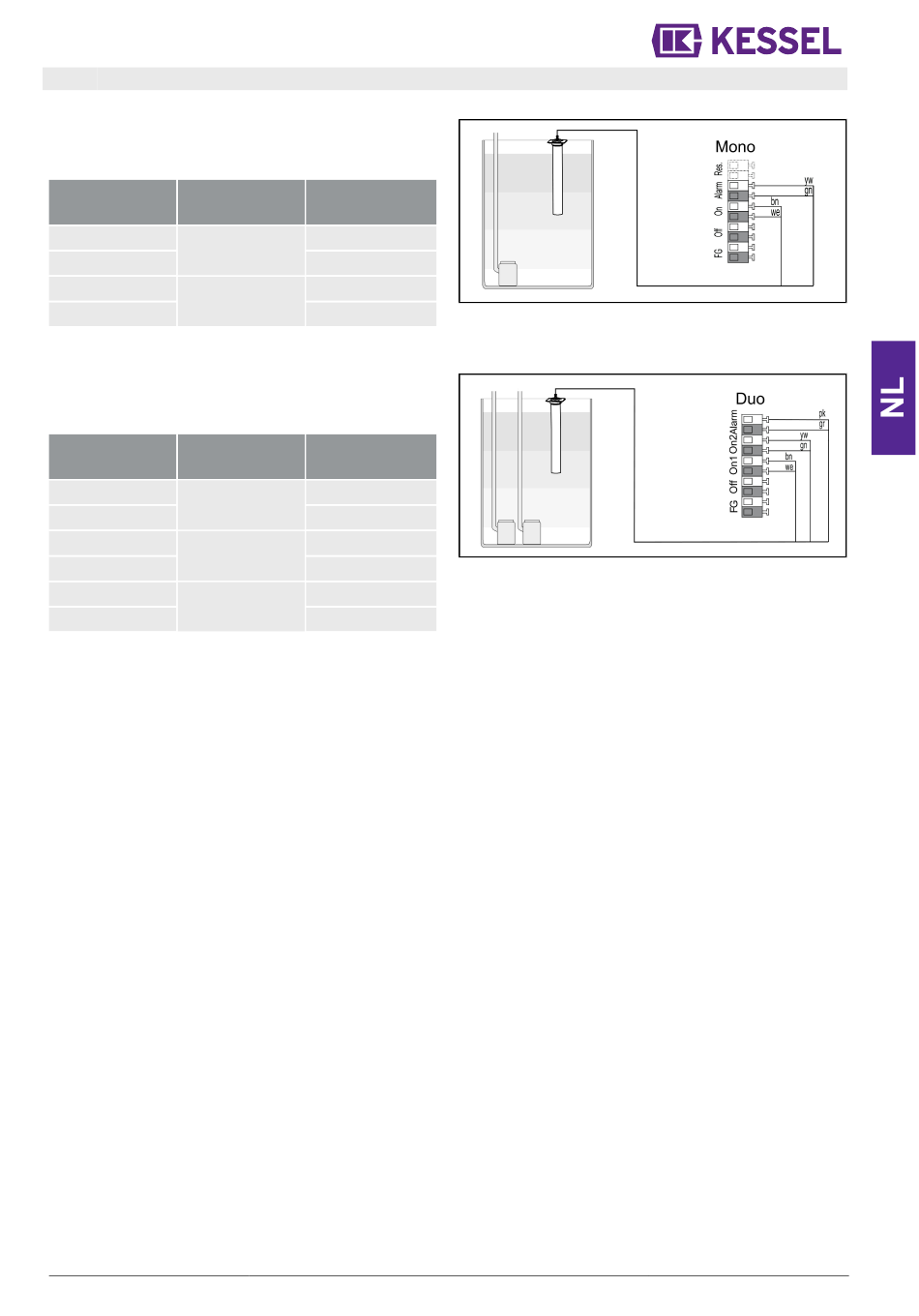

4.5.1.2 Membraandrukschakelaar aansluiten

Membraandrukschakelaar Mono-installaties
De kabeluiteinden van de membraandrukschakelaar op de
klemmen (zie "Afb. 4: Membraandrukschakelaar Mono")
aansluiten.
Kleur aders
Ben. op print-
plaat
geel
alarm
groen
bruin
On
wit
Membraandrukschakelaar Duo-installaties
De kabeluiteinden van de membraandrukschakelaar op de
klemmen (zie "Afb. 5: Membraandrukschakelaar Duo") aan-
sluiten.
Kleur aders
Ben. op print-
plaat
roze
Alarm
grijs
geel
On2
groen
bruin
On1
wit
010-532
Kleur klemmen
wit
blauw
wit
blauw
Kleur klemmen
wit
blauw
wit
blauw
wit
blauw
Inbouw- en montagehandleiding
Afb. 4: Membraandrukschakelaar Mono
Afb. 5: Membraandrukschakelaar Duo
103 / 140
