4.5.1.2 Raccordement des interrupteurs manométriques à membrane
Interrupteur manométrique à membrane de systèmes Mono
Raccorder les extrémités du câble de l'interrupteur mano-
métrique à membrane aux bornes (cf. "Fig. 4: Interrupteur
manométrique à membrane de systèmes Mono").
Couleur du
Dés. sur la pla-
conducteur
tine
Jaune
Alarme
Vert
marron
MARCHE
Blanc
Interrupteur manométrique à membrane de systèmes Duo
Raccorder les extrémités du câble de l'interrupteur mano-
métrique à membrane aux bornes (cf. "Fig. 5: Interrupteur
manométrique à membrane de systèmes Duo").
Couleur du
Dés. sur la pla-
conducteur
tine
Rose
Alarme
Gris
Jaune
Marche2
Vert
marron
Marche1
Blanc
010-532
Couleur de la
borne
Blanc
Bleu
Blanc
Bleu

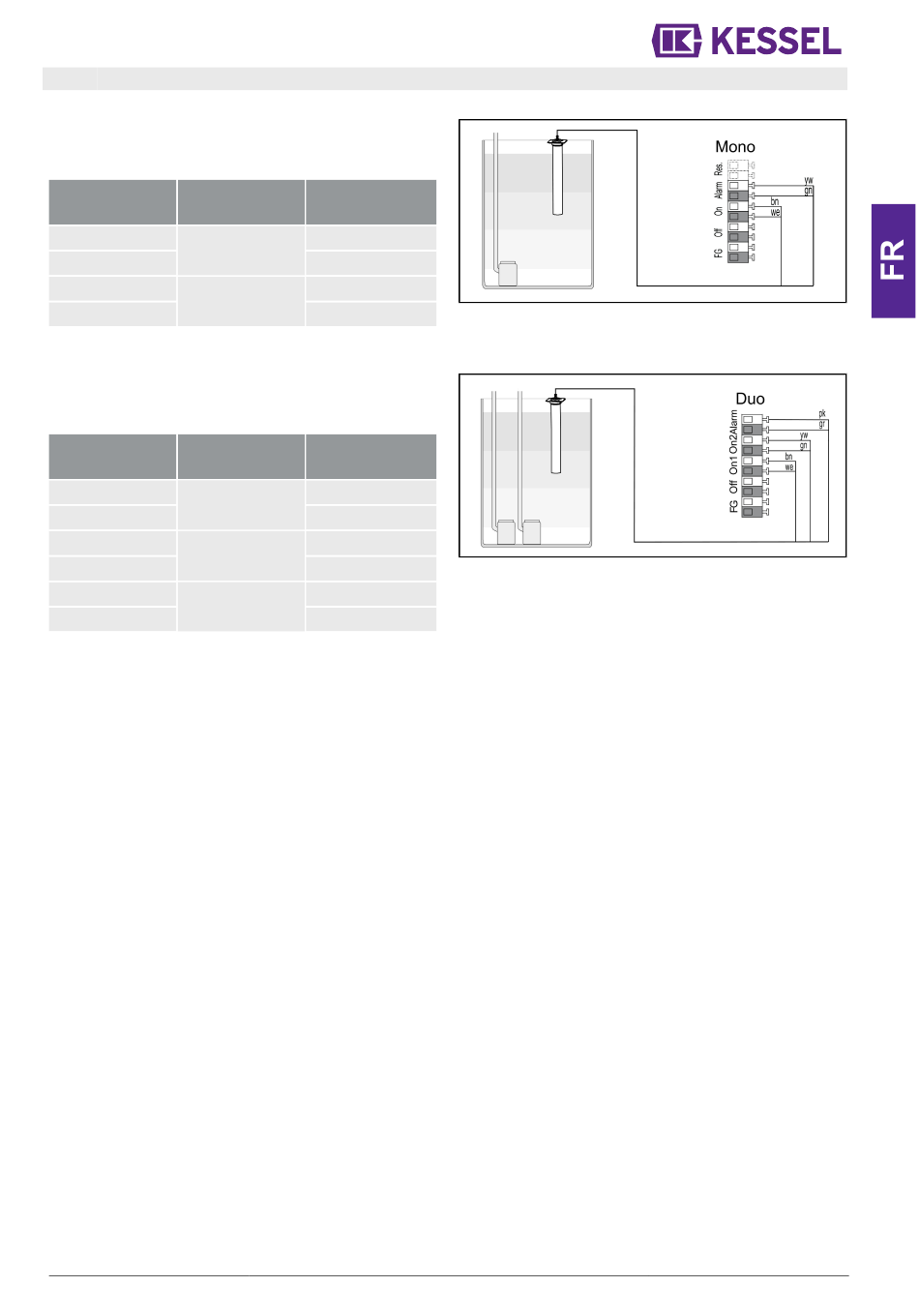

Fig. 4: Interrupteur manométrique à membrane de systèmes Mono
Couleur de la
borne
Blanc
Bleu
Blanc
Bleu
Fig. 5: Interrupteur manométrique à membrane de systèmes Duo
Blanc
Bleu
Instructions de pose et d'utilisation
57 / 140
