4.4

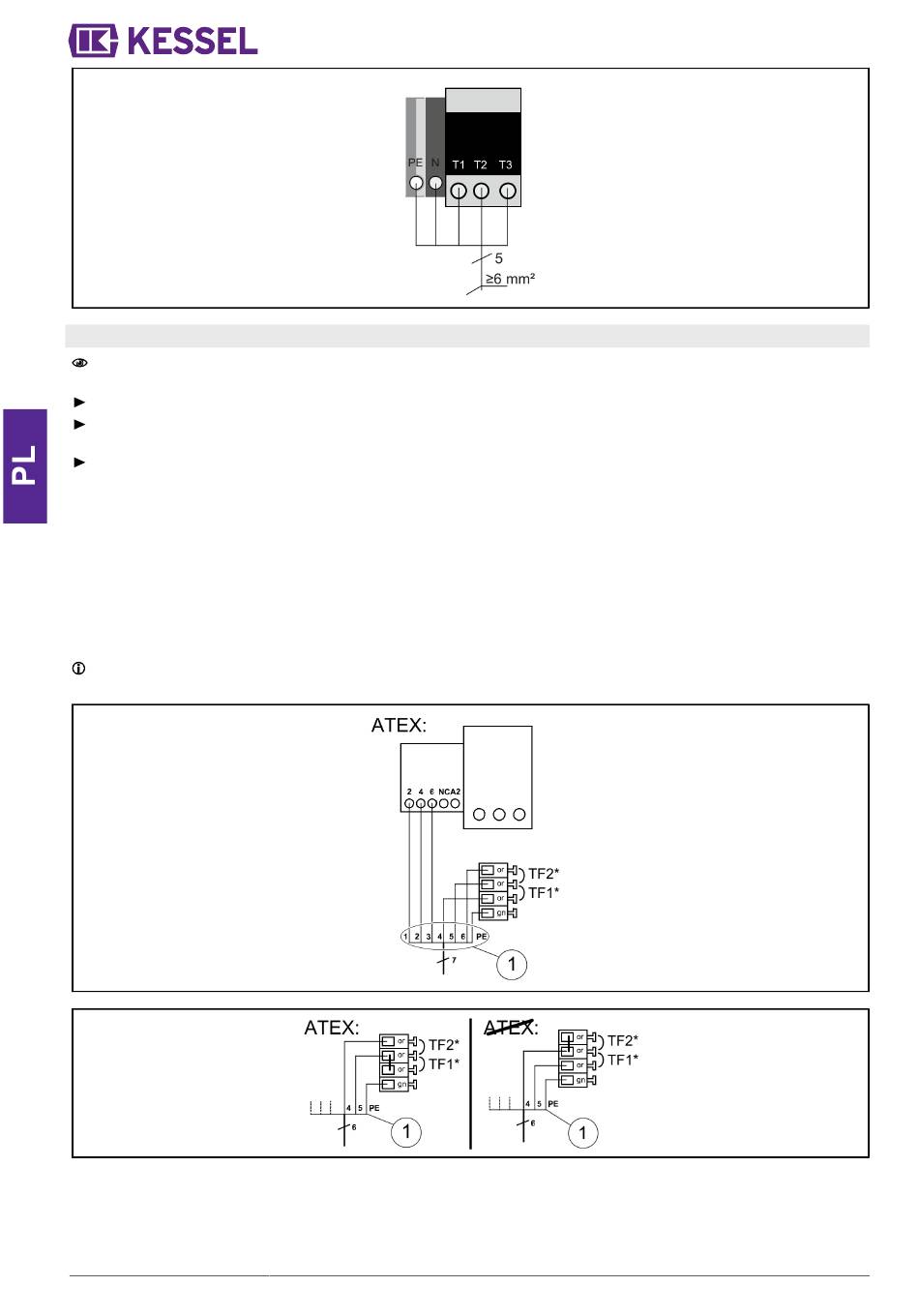

Podłączenie pomp(y)
Przed podłączeniem pompy sprawdzić, czy stycznik silnikowy urządzenia sterującego jest przystosowany do poboru
prądu pomp(y) (patrz tabliczka znamionowa).
Ewentualnie ustawić stycznik silnikowy na prąd znamionowy pompy (patrz tabliczka znamionowa pompy).
Poprowadzić kabel przyłączeniowy przez przepust(y) w urządzeniu i podłączyć w ten sam sposób jak dławik kablowy
przewodu sieciowego.
Wykonać połączenia zgodnie ze schematem połączeń.
Urządzenie sterujące posiada blok zacisków. Pary zacisków do przełącznika cieplnego (TF 1 i TF 2) dzielą wspólny, środ-
kowy zacisk.
Przyłącza na płytce drukowanej do pomp(y)
1-3: fazy
4-5: przełącznik temperatury uzwojenia
5-6: nadzór temperatury*
7 PE: przewód ochronny
*TF1: przyłącze samopowrotnego nadzoru temperatury
*TF2: przyłącze NIE-samopowrotnego nadzoru temperatury
W przypadku pomp z tylko jednym nadzorem temperatury należy zmostkować zacisk nieobecnego rodzaju nadzoru.
Przestrzegać przepisów ATEX!
122 / 140
Instrukcja zabudowy i obsługi
010-532
