4.5
Sensoren en besturing aansluiten
Aan het einde van dit document vindt u een aansluitoverzicht van de printplaat.
4.5.1
Sensoren zonder ATEX-eisen

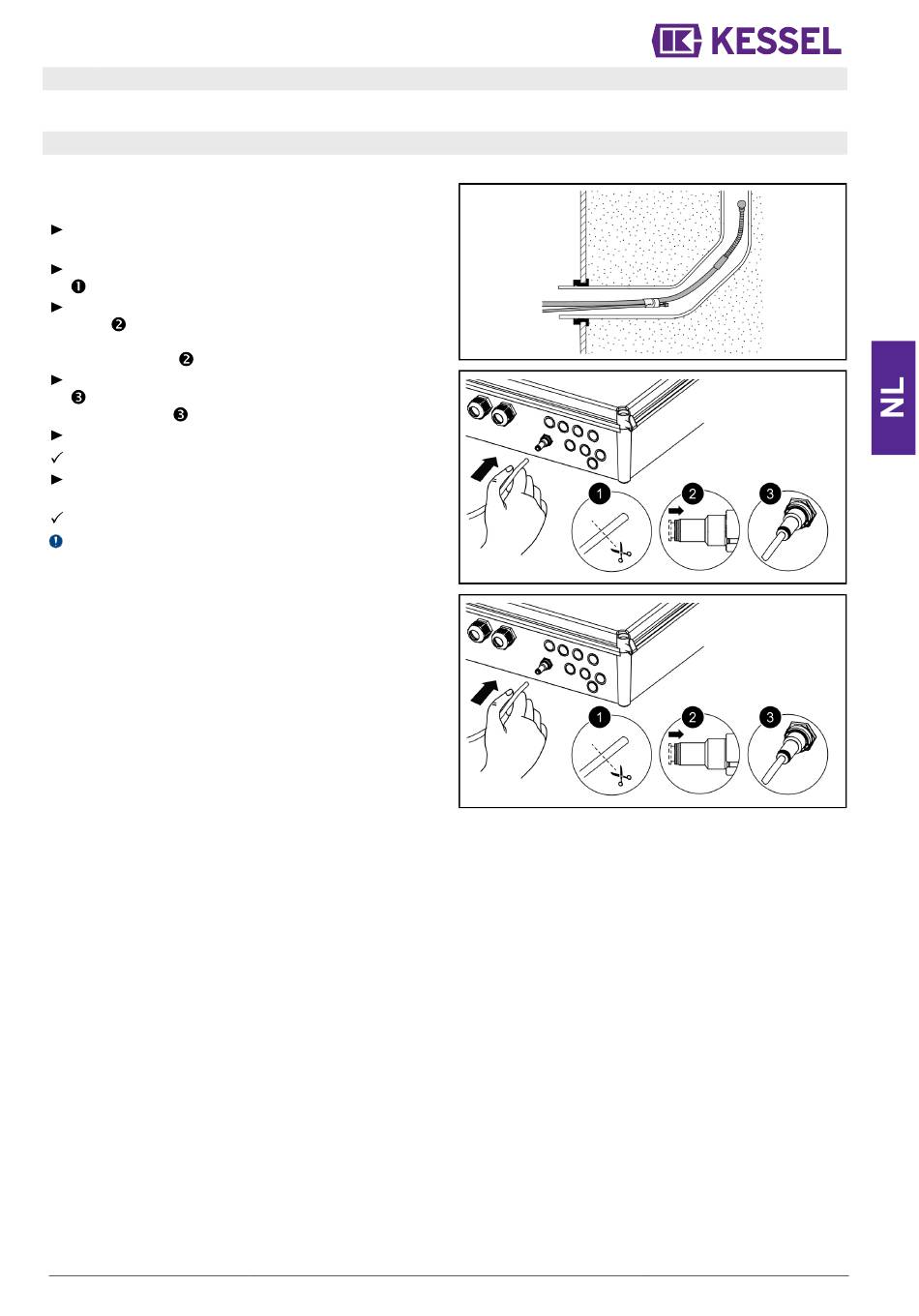

Druksensor
Als een druksensor moet worden gebruikt om het vulpeil
vast te stellen, moet die als volgt worden aangesloten.
Voer een luchtslang met een trekveer door de mantel-
buis; bevestig de slang met de afdekkap aan de trekveer.
Snijd het einde van de luchtslang met afdekkap exact af.
Plaats de blauwe ontgrendelingsring en houd hem inge-
drukt.
Als de ontgrendelingsring niet voorhanden is,
schuift u de luchtslang op de aansluitnippel van de pers-
luchtaansluiting.
Schuif de luchtslang tot de aanslag in het aansluitstuk.
Als het aansluitstuk niet voorhanden is, draait u de
klemmoer vast.
Laat de ontgrendelingsring los.
De luchtslang is luchtdicht aangesloten.
Door licht aan de luchtslang te trekken controleren of de
aansluiting vastzit.
Luchtslang altijd oplopend aanleggen.
Bij lengten van meer dan 10 m of tegenhelling van de
luchtslang compressorset voor inbrenging van luchtbellen
(art.nr. 28048) gebruiken.
010-532
Inbouw- en montagehandleiding
101 / 140
